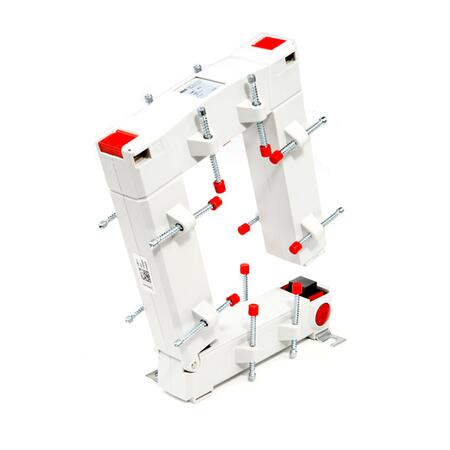

Měřicí transformátor s rozebiratelným jádrem KBU 812

KBU 812 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem

Primární jm. proud: 250...1500 A
Primární vodič Ø: max 80 mm
Primární pas: 80 x 120 mm
Šířka: 155 mm
Výška: 198 mm
Hloubka: 58 mm

Cena od 2 755 Kč

od 3 333,55 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (40)

Dotaz na produkt

Porovnat

Jiří Formánek

+420 775 784 899

Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.

Varianty k produktu KBU 812 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem (40)

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1000/5A; 10VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 80098

EAN: 4061701197884

Záruka: 24 m.

Skladem v GHV

skladem 6 ks

2 755 Kč/ks

3 333,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1500/5A; 15VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 80101

EAN: 4061701197969

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

2 755 Kč/ks

3 333,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1500/5A; 7,5VA; tř.0,5

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 7,5VA
Třída přesnosti: 0,5

OBJ: 80081

EAN: 4061701197723

Záruka: 24 m.

Skladem v GHV

skladem 6 ks

3 255 Kč/ks

3 938,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 250/5A; 1,5VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1

OBJ: 80091

EAN: 4061701197747

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

2 755 Kč/ks

3 333,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 500/5A; 5VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1

OBJ: 80094

EAN: 4061701197792

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

2 755 Kč/ks

3 333,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 800/5A; 7,5VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 800/5A
Jmenovitý výkon: 7,5VA
Třída přesnosti: 1

OBJ: 80097

EAN: 4061701197860

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

2 755 Kč/ks

3 333,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1000/1A; 10VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 80298

EAN: 4061701199604

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 205 Kč/ks

3 878,05 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1000/1A; 5VA; tř.0,5

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5

OBJ: 80278

EAN: 4061701199475

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 690 Kč/ks

4 464,90 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1000/5A; 5VA; tř.0,5

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5

OBJ: 80078

EAN: 4061701197679

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 255 Kč/ks

3 938,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1200/1A; 10VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 80299

EAN: 4061701199628

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 205 Kč/ks

3 878,05 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1200/1A; 5VA; tř.0,5

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5

OBJ: 80279

EAN: 4061701199482

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 690 Kč/ks

4 464,90 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1200/5A; 10VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 80099

EAN: 4061701197914

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 755 Kč/ks

3 333,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1200/5A; 5VA; tř.0,5

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5

OBJ: 80079

EAN: 4061701197709

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 255 Kč/ks

3 938,55 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 812; 1250/1A; 15VA; tř.1

Průměr prim. vodiče: 80 mm
Primární lišta: 80x120 mm
Převod transformátoru: 1250/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 80300

EAN: 4061701199642

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 205 Kč/ks

3 878,05 Kč s DPH

NAHORU

26 dalších

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 250 do 1500 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 15 VA.
K dodání ve třídách přesnosti 0,5 a 1.

Transformátor KBU 812 najde hlavní využití při dodatečné montáži na kabel nebo pas, kdy není nutné jeho přerušení. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič nebo pas.

Měřící transformátory proudu KBU mají sekundární výstup řešen svorkami.

Obecné vlastnosti

Jmen. trvalý tepelný proud I_cth: 1,2 x I_N
Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
Nadproudové číslo: FS5
Jmen. dynamický proud I_dyn: 2,5 x I_th
Max. provozní napětí U_m: 0.72 kV
Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
Jmenovitý kmitočet: 50 Hz
Třída izolace: E
Stupeň krytí: IP 20
Rozsah pracovních teplot: -5°C až +50°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)	80 mm
Primární pas	80x120 mm
Šířka	155 mm

Parametry variant k KBU 812 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem

Primární jmenovitý proud	Jmenovitý výkon	Třída přesnosti: 0.5		Třída přesnosti: 1
Primární jmenovitý proud	Jmenovitý výkon	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 1 A
250 A	1,5 VA			80091	80291
300 A	2,5 VA			80092	80292
400 A	2,5 VA			80093	80293
500 A	2,5 VA	80074	80274
500 A	5 VA			80094	80294
600 A	2,5 VA	80075	80275
600 A	5 VA			80095	80295
750 A	2,5 VA	80076	80276
750 A	5 VA			80096	80296
800 A	2,5 VA	80077	80277
800 A	7,5 VA			80097	80297
1 kA	5 VA	80078	80278
1 kA	10 VA			80098	80298
1,2 kA	5 VA	80079	80279
1,2 kA	10 VA			80099	80299
1,25 kA	7,5 VA	80080	80280
1,25 kA	15 VA			80100	80300
1,5 kA	7,5 VA	80081	80281
1,5 kA	15 VA			80101	80301

Soubory ke stažení

Katalogový list

Katalogový list KBU 812

(PDF, 171 kB)

Návody

Návod pro měřicí trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP soubor KBU 812

(STEP, 9.4 MB)

Novinky

ElektroPrůmysl 08-2017 - Novinky v oblasti měřicích transformátorů proudu

(PDF, 546 kB)

Články a informace

Transformátory s rozebiratelným jádrem nově pro měření do 20 kHz!

Víte, čím měříte? Měřicí transformátory proudu od MBS nově s šířkou pásma do 20 kHz!
