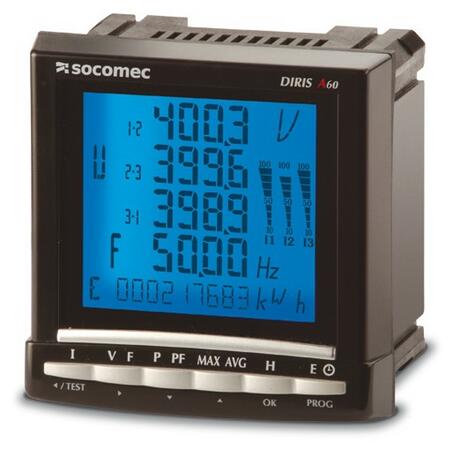

DIRIS A60 - Multifunkční panelový měřicí přístroj

Základní elektrické veličiny

• Fázový proud: I₁, I₂, I₃, I_n
• Celkový proud (I₁, I₂, I₃)/3: I_AVG
• Fázové napětí: U₁, U₂, U₃
• Sdružené napětí: U₁₂, U₂₃, U₁₃
• Frekvence: f
• Fázový činný výkon: P₁, P₂, P₃
• Fázový jalový výkon: Q₁, Q₂, Q₃
• Fázový zdánlivý výkon: S₁, S₂, S₃
• Celkového 3f výkon:  ∑P,  ∑Q, ∑S,
• Předpokládaný 3f výkon: ∑P_PRED,  ∑Q_PRED, ∑S_PRED
• Fázový účiník: PF₁, PF₂, PF₃
• Celkový 3f účiník: ∑PF
• 4 kvadrantový elektroměr: ±kWh, ±kvarh
• Harmonické fázové zkreslení THD 3U_L-N, THD 3U_L-L, THD 3I (do 61. harm.)

• Zkreslení signalu dle jednotlivých harmonických 1,3,5,7....25 pro I, U_L-N a U_L-L

Přídavné funkce oproti DIRIS A30

• Proudová a napěťová nesymetrie
• Tangent φ
• Ukládání výkonové křivky pro činný ∑P, jalový ∑Q a zdánlivý výkon ∑S (60 dní při frekvenci ukládání 10 min)

Sledování maximálních a průměrných hodnot

• Maximální proud: I_1max, I_2max, I_3max
• Maximální fázové napětí:  U_1max, U_2max, U_3max
• Maximální sdružené napětí: U_12max, U_23max, U_13max
• Maximum celkového 3f výkonu: ∑P_max, ∑Q_max, ∑S_max
• Průměrná hodnota proudu za časovou periodu : I_1avg, I_2avg, I_3avg
• Průměrná hodnota fázového napětí za časovou periodu:  U_1avg, U_2avg, U_3avg
• Průměrná hodnota sdruženého napětí za časovou periodu: U_12avg, U_23avg, U_13avg
• Průměrná hodnota celkového 3f výkonu za časovou periodu: ∑P_avg, ∑Q_avg, ∑S_avg

Další funkce

• Počitadlo impulzů
• Komunikace MODBUS / PROFIBUS DP^® / ETHERNET
• Výstupní kontakt ve funkci alarmu (až 6 výstupů)
• Výstupní kontakt ve funkci pulzního vystupu elektroměru
• Měření teploty (až 3 vstupy PT100)
• Počitadlo provozních hodin (programovatelné)
• Komunikace MODBUS, PROFIBUS, Ethernet s WEB serverem
• Paměť pro záznam výkonové křivky (až 6000 hodnot)
• Analogový výstup 0/4 - 20 mA
