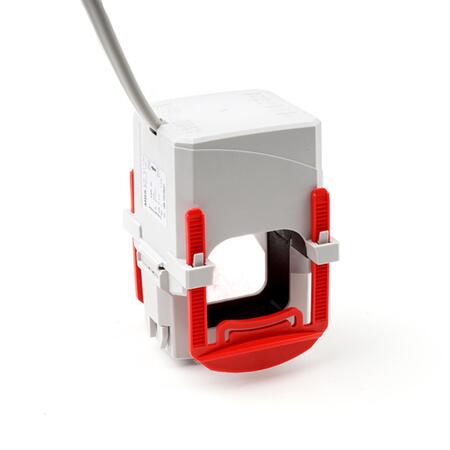

KBR 42 - Měřicí transformátor proudu násuvný s děleným jádrem
Primární jm. proud: 250...1000 A
Primární vodič Ø: max 42 mm
Šířka: 67 mm
Výška: 96 mm
Hloubka: 69 mm
Varianty k produktu KBR 42 - Měřicí transformátor proudu násuvný s děleným jádrem (25)
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 1000/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 1000/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 400/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 500/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 500/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Popis výrobku
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 250 do 1000 A, sekundární proud 5 A nebo 1 A, jmenovité výkony 2,5 až 5 VA.
K dodání ve třídě přesnosti 0,5 a 1.
Transformátor KBR 42 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixovací spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým kompaktním rozměrům jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5 a FS10
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 42 mm |
---|---|
Šířka | 67 mm |
Parametry variant k KBR 42 - Měřicí transformátor proudu násuvný s děleným jádrem
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
250 A | 2,5 VA | 42-0001 | |||
300 A | 2,5 VA | 42-5001 | 42-0002 | ||
400 A | 2,5 VA | 42-0003 | |||
5 VA | 42-5002 | 42-0004 | |||
500 A | 2,5 VA | 42-0005 | |||
5 VA | 42-5003 | 42-0006 | |||
600 A | 2,5 VA | 42-5004 | 42-0007 | ||
5 VA | 42-5005 | 42-0008 | |||
750 A | 2,5 VA | 42-5006 | 42-0009 | ||
5 VA | 42-5007 | 42-0010 | |||
800 A | 2,5 VA | 42-5008 | 42-0011 | ||
5 VA | 42-5009 | 42-0012 | |||
1 kA | 2,5 VA | 42-5010 | 42-0013 | ||
5 VA | 42-5011 | 42-0014 |
