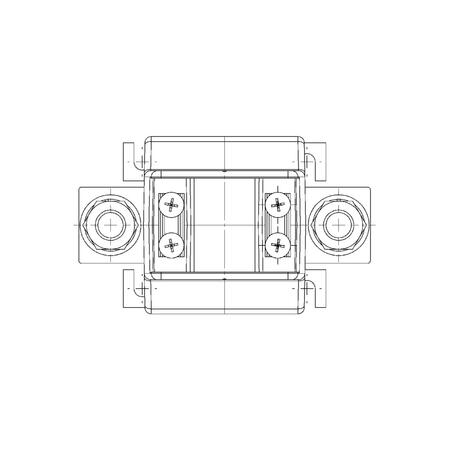

WSK 31.5 - Měřicí transformátor proudu závitového provedení

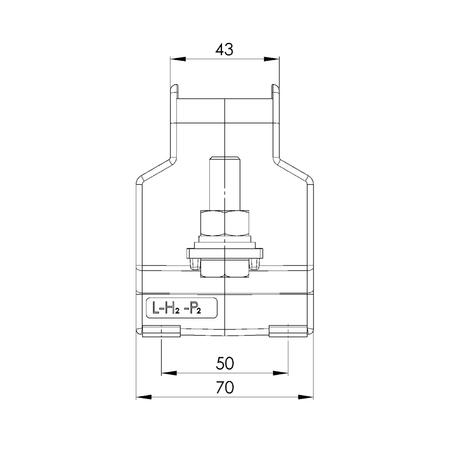

Šířka: 115 mm
Výška: 100 mm
Hloubka: 70 mm
Varianty k produktu WSK 31.5 - Měřicí transformátor proudu závitového provedení (48)
Převod transformátoru: 100/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 100/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 150/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5S
Převod transformátoru: 150/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 25/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5S
Převod transformátoru: 25/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 0,5S
Převod transformátoru: 30/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 30/1A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 1
Převod transformátoru: 30/5A;
Jmenovitý výkon: 5VA;
Třída přesnosti: 0,5S
Převod transformátoru: 30/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5S
Převod transformátoru: 30/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 40/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Volitelné příslušenství k WSK 31.5 - Měřicí transformátor proudu závitového provedení
Zjistit více
Popis výrobku
Měřicí transformátor proudu v závitovém provedení v rozsahu primárních proudů 25 / 30 / 40 / 50 / 60 / 75 / 80 / 100 a 150 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA, k dodání ve třídě přesnosti 0,5S, 0,5 nebo 1.
Připojení primárního vodiče na pásovinu 30 x 5 mm, šroub M12. Uchycení transformátoru se provádí pomocí upevňovacích patek, které jsou součástí dodávky.Technické údaje
Parametry
Šířka | 70 mm |
---|
Parametry variant k WSK 31.5 - Měřicí transformátor proudu závitového provedení
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 0.5S | Třída přesnosti: 1 | |
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 5 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
25 A | 5 VA | 33584 | |||
10 VA | 33585 | ||||
15 VA | 33014 | ||||
30 A | 5 VA | 33588 | |||
10 VA | 33589 | ||||
15 VA | 33018 | ||||
40 A | 5 VA | 33592 | |||
10 VA | 33593 | ||||
15 VA | 33022 | ||||
50 A | 5 VA | 33596 | |||
10 VA | 33597 | ||||
15 VA | 33026 | ||||
60 A | 5 VA | 33600 | |||
10 VA | 33601 | ||||
15 VA | 33030 | ||||
75 A | 5 VA | 33604 | |||
10 VA | 33605 | ||||
15 VA | 33034 | ||||
80 A | 10 VA | 33037 | |||
15 VA | 33038 | ||||
100 A | 5 VA | 33608 | |||
10 VA | 33609 | ||||
15 VA | 33042 | ||||
150 A | 5 VA | 33612 | 33080 | 33280 | |
10 VA | 33613 | 33081 | 33281 | ||
15 VA | 33046 | 33082 | 33282 |
