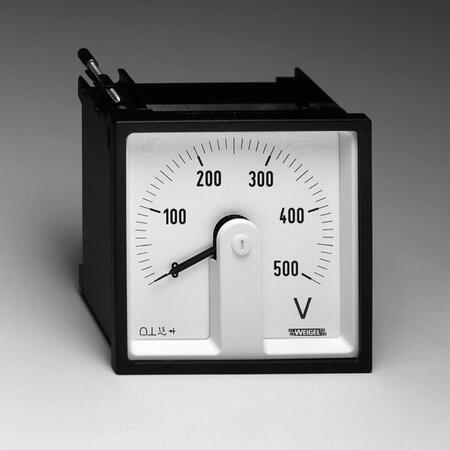

LSP/LSG 72/96 K
Analogové přístroje pro měření stejnosměrného/střídavého proudu nebo napětí - magnetoelektrické měřicí ústrojí s usměrňovačem, stupnice 240°.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Analogové přístroje pro měření stejnosměrného/střídavého proudu nebo napětí - magnetoelektrické měřicí ústrojí s usměrňovačem, stupnice 240°.Rozšířené informace
Použití
Magnetoelektrické měřicí přístroje LSP 72/96 K v plastovém pouzdře a stupnicí 240° se používají pro měření stejnosměrných proudů nebo napětí; přístroje LSG 72/96 K s usměrňovačem pro měření sinusových střídavých proudů nebo napětí.
Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů. Čelní sklo, rámeček i stupnici lze v případě nutnosti snadno vyměnit.
Měřicí ústrojí
Magnetoelektrické měřicí ústrojí s hrotovým uložením - systém s pružně uloženými ložiskovými kameny
(LSG 72/96 K - magnetoelektrické ústrojí s usměrňovačem).
Elektrické vlastnosti
| Měřená veličina | LSP stejnosměrný proud nebo napětí LSG střídavý proud nebo napětí |
|---|---|
| Kmitočtový rozsah | LSG napětí 40 Hz ...50...10 kHz proud 50 Hz (jiný na poptávku) |
| Mez přetížitelnosti - trvale | 1,2-násobek (podle DIN EN 60 051-1) |
| Mez přetížitelnosti po dobu 5 s | 2-násobek (voltmetry) 10-násobek (ampérmetry) |
| Kategorie měření | CAT III |
| Pracovní napětí | viz. katalogový list |
| Stupeň znečištění | 2 |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Měřicí rozsahy
| Proud | Vnitřní odpor 1) / úbytek napětí cca | Napětí | Vnitřní odpor 1) | ||
|---|---|---|---|---|---|
| LSP | LSG | LSP | LSG | ||
| 100 µA | 6500 Ω | 1,5 V | - | - | - |
| 150 µA | 4900 Ω | 1,5 V | - | - | - |
| 250 µA | 2500 Ω | 1,5 V | - | - | - |
| 400 µA | 2500 Ω | 1,5 V | - | - | - |
| 600 µA | 1700 Ω | 1,5 V | - | - | - |
| 1 mA | 270 Ω | 1,5 V | - | - | - |
| 1,5 mA | 225 Ω | 1,5 V | - | - | - |
| 2,5 mA | 135 Ω | 1,5 V | - | - | - |
| 4 mA | 85 Ω | 1,5 V | - | - | - |
| 5 mA | 12 Ω | 1,5 V | - | - | - |
| 6 mA | 60 mV | 1,5 V | 6 V | 1 k Ω/V | 900 Ω/V |
| 10 mA | 60 mV | 1,5 V | 10 V | 1 k Ω/V | 900 Ω/V |
| 15 mA | 60 mV | 1,5 V | 15 V | 1 k Ω/V | 900 Ω/V |
| 20 mA | 60 mV | 1,5 V | 25 V | 1 k Ω/V | 900 Ω/V |
| 25 mA | 60 mV | 1,5 V | 40 V | 1 k Ω/V | 900 Ω/V |
| 40 mA | 60 mV | 1,5 V | 60 V | 1 k Ω/V | 900 Ω/V |
| 60 mA | 60 mV | 1,5 V | 100 V | 1 k Ω/V | 900 Ω/V |
| 100 mA | 60 mV | 1,5 V | 150 V | 1 k Ω/V | 900 Ω/V |
| 150 mA | 60 mV | 1,5 V | 250 V | 1 k Ω/V | 900 Ω/V |
| 250 mA | 60 mV | 1,5 V | 400 V 2) | 1 k Ω/V | 900 Ω/V |
| 400 mA | 60 mV | 1,5 V | 500 V 2) | 1 k Ω/V | 900 Ω/V |
| 600 mA | 60 mV | 1,5 V | 600 V 2)3) | 1 k Ω/V | 900 Ω/V |
| 1 A 4)5) | 60 mV | 0,2 V | |||
| 1,5 A 4)5) | 60 mV | 0,2 V | |||
| 2,5 A 4)5) | 60 mV | 0,2 V | |||
| 4 A 4)5) | 60 mV | 0,3 V | |||
| 5 A | - | 0,3 V | |||
| LSG pro připojení k měniči | |||||
| N/1 A 4)5) | - | 0,2 V | sek. 100 V | - | 900 Ω/V |
| N/5 A 4)5) | - | 0,3 V | sek. 110 V | - | 900 Ω/V |
| LSP pro připojení k převodníku ("live zero") | |||||
| 4...20 mA | mechanicky potlačená nula (nenastavitelná) úbytek napětí cca 60 mV | ||||
| 0/4...20 mA | elektricky potlačená nula (nastavitelná) úbytek napětí cca 900 mV | ||||
| LSP pro připojení k externímu bočníku | |||||
| 60 mV | vnitřní odpor 1) 200 Ω/V | ||||
| 150 mV | vnitřní odpor 1) 200 Ω/V | ||||
| odpor přívodních vodičů 0,050 Ω je zahrnut v kalibraci přístroje (vodiče délky 1 m, průřezu 2 x 0,75 mm2) | |||||
| 1) vnitřních odpory jsou nastaveny s tolerancí ± 20% | |||||
| 2) kromě LSP 72 K | |||||
| 3) kromě LSG 72 K | |||||
| 4) LSG 72 K se samostaným měničem sek. 10 mA | |||||
| 5) LSG 96 K s vestavěným měničem sek. 10 mA | |||||
Indikace
| Ukazovatel | rovný, zakončený nožem | |
|---|---|---|
| Výchylka ukazovatele | 0...240° | |
| Stupnice | lineární, s hrubým a jemným dělením | |
| Délka stupnice | LSP/G 72 K 106 mm |
LSP/G 96 K 142 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 podle DIN EN 60 051-1 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Kmitočet | LSG 50 ±2 Hz |
| Průběh signálu | sinusový, činitel harmonického zkreslení < 5 % |
| Ostatní | podle DIN EN 60 051-1 |
| Ovlivňující veličiny | |
| Teplota okolí | 23 °C ± 2 K |
| Provozní poloha | Jmenovitá ± 5° |
| Kmitočet LSG | 40 Hz ... 50 Hz ... 10 kHz |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 2, podle VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovních teplot | -25...+40 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
| stejnosměrný proud | stejnosměrné napětí |
 |
|
| střídavý proud | |
 |
|
| střídavé napětí | |
 |
|
Rozměrový náčrtek
| Rozměry [mm] | LSP/G 72 K | LSP/G 96 K |
|---|---|---|
| a | 72 | 96 |
| b | 66 | 90 |
| c | 53 | 53 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | polykarbonát samozhášivý a nestékající podle normy UL 94 V - 0 |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | výkyvné šroubové svorky |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | ≤ 40 mm |
| Připojovací svorky | šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
| Rozměry [mm] | LSP/G 72 K | LSP/G 96 K |
| Čelní rámeček | 72 | 96 |
|---|---|---|
| Pouzdro | 66 | 90 |
| Konstrukční hloubka | 53 | 53 |
| Výřez v panelu | 68+0,7 | 92+0,8 |
| Hmotnost cca | 0,25 kg | 0,30 kg |
