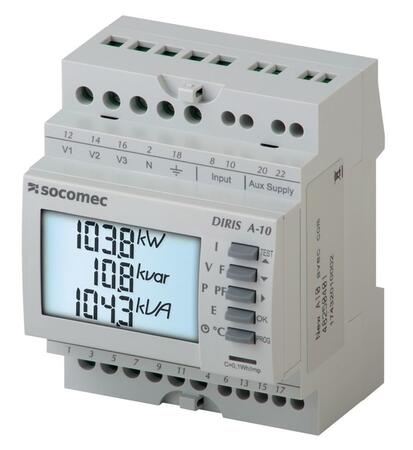

DIRIS A10 - Multifunkční měřicí přístroj na DIN lištu
Multifunkční měřicí zařízení s komunikačním rozhraním.
TRMS multimetr s 4kvadrantovým elektroměrem a počitadlem provozních hodin na lištu DIN 35mm. Volitelná komunikace MODBUS/RS485, pulzní/alarmový výstup.
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Dostupnost: Skladem v GHV
Vybrat variantu (2)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu DIRIS A10 - Multifunkční měřicí přístroj na DIN lištu (2)
Analyzátor sítě
DIRIS A10Multimetr na lištu DIN, nepřímé měření x/5A, pro NN sítě (50-500Vac), napájecí napětí 220-277 VAC.
Pulsní výstup 10-30VDC, max. 27mA
Pulsní výstup 10-30VDC, max. 27mA
OBJ: 48250400
EAN: 3596033014796
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Analyzátor sítě
DIRIS A10 RS485 ModbusMultimetr na lištu DIN, nepřímé měření x/5A, pro NN sítě (50-500Vac), napájecí napětí 220-277 VAV, + komunikace MODBUS (rozhraní RS485)
Pulsní výstup 10-30VDC, max. 27mA
Pulsní výstup 10-30VDC, max. 27mA
Popis výrobku
Měřené veličiny
- Fázový proud: I1, I2, I3, IN
- Fázové napětí: U1, U2, U3
- Sdružené napětí: U12, U23, U13
- Frekvence: f
- Fázový činný výkon: P1, P2, P3
- Fázový jalový výkon: Q1, Q2, Q3
- Fázový zdánlivý výkon: S1, S2, S3
- Celkového 3f výkon: ∑P, ∑Q, ∑S,
- Fázový účiník: PF1, PF2, PF3
- Celkový 3f účiník: ∑PF
- Maximální proud: I1max, I2max, I3max,INmax
- Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
- 4 kvadrantový elektroměr: ±kWh, ±kvarh
- Dvoutarifový elektroměr T1 a T2
- Počitadlo provozních hodin (programovatelné)
- Harmonické fázové zkreslení THD 3UL-N, THD 3UL-L, THD 3I (do 51. harm.)
- Komunikace MODBUS (RS485)
- Pulzní / alarmový výstup (tranz. s otevřeným kolektorem: 10 - 30 VDC, max. 27mA).
Rozšířené informace
Údaje pro objednávku
| Popis | Objednací číslo |
| DIRIS A10 - x/5A |
4825 0400 |
|---|---|
| DIRIS A10 s komunikaci MODBUS přes RS485 - x/5A |
4825 0401 |

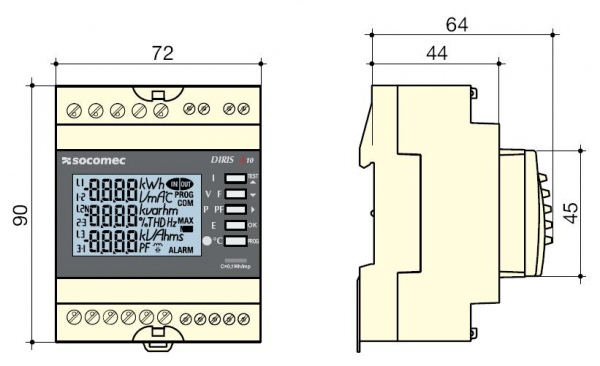

Rozměry pouzdra
Technické údaje
| Měření proudu na izolovaném vstupu (TRMS) | |
| Primární proud transformátoru | až 9 999 A |
|---|---|
| Sekundární proud transformátoru | 5 A |
| Vnitřní spotřeba | 0,6 VA |
| Přesnost | 0,2 % |
| Trvalá přetížitelnost | 6 A |
| Krátkodobá přetížitelnost | 10 In po dobu 1 s |
| Měření napětí (TRMS) | |
| Přímé měření sdruženého napětí | 50 ... 500 VAC |
| Přímé měření fázového napětí | 28 ... 289 VAC |
| Vnitřní spotřeba | ≤ 0,1 VA |
| Přesnost | 0,2 % |
| Trvalá přetížitelnost | 800 VAC |
| Přesnost měření spotřeby | |
| Činná energie (dle IEC 62053-22) | třída 0,5 S |
| Jalová energie (dle IEC 62053-23) | třída 2 |
| Napájecí napětí přístroje | |
| Střídavé napětí (IEC) | 110 ... 277 V a.c. (± 15 %) |
| Frekvence | 50 / 60 Hz |
| Spotřeba | < 3 VA |
| Výstupy (pulzní) | |
| Počet výstupů | 1 |
| Typ výstupu | optočlen: 10 - 30 VDC, 27mA |
| Komunikace (varianta 4825 0401) | |
| Rozhraní | RS485 |
| Typ | 2 ... 3 vodiče poloviční duplex |
| Protokol | JBUS/MODBUS v RTU módu |
| Rychlost přenosu | 1400 ... 38 400 baudů |
