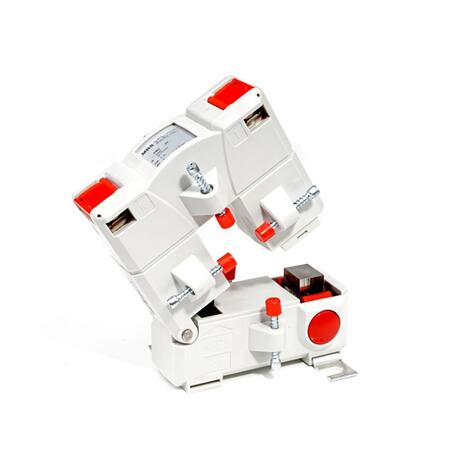

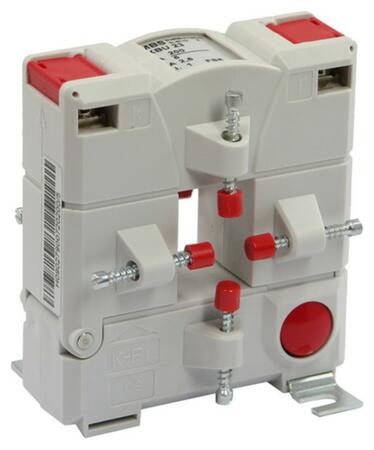

KBU 23 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem, na kabel i pasovinu
Transformátory s děleným jádrem se nedají úředně ověřit (necejchují se) z důvodu, že dotyková plocha nemůže zaručit 100% spoj magnetického jádra.
Toto spojení by mohlo ovlivňovat přesnost měření.
Primární jm. proud: 100...400 A
Primární vodič Ø: max 20 mm
Primární pas: 20 x 30 mm
Šířka: 93 mm
Výška: 106 mm
Hloubka: 58 mm
Cena od 2 065 Kč
od 2 498,65 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (14)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu KBU 23 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem, na kabel i pasovinu (14)
Filtrace
Skladem
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 100/5A; 1,25VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
OBJ: 80048
EAN: 4061701197136
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
2 065 Kč/ks
2 498,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 150/1A; 1,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 80230
EAN: 4061701198942
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
2 515 Kč/ks
3 043,15 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 100/1A; 1,25VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 3
OBJ: 80248
EAN: 4061701199109
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 515 Kč/ks
3 043,15 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 150/5A; 1,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
OBJ: 80030
EAN: 4061701196955
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 065 Kč/ks
2 498,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 200/1A; 2,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
OBJ: 80231
EAN: 4061701198959
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 515 Kč/ks
3 043,15 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 200/5A; 2,5VA; tř.3Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
Primární lišta: 20x30 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
OBJ: 80031
EAN: 4061701196979
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 065 Kč/ks
2 498,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 250/1A; 1,5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 80244
EAN: 4061701199055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 515 Kč/ks
3 043,15 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 250/5A; 1,5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 80044
EAN: 4061701197051
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 065 Kč/ks
2 498,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 300/1A; 3,75VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 80245
EAN: 4061701199079
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 515 Kč/ks
3 043,15 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 300/5A; 3,75VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 80045
EAN: 4061701197075
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 065 Kč/ks
2 498,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 400/1A; 1VA; tř.0,5Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 400/1A; 5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 80246
EAN: 4061701199086
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 515 Kč/ks
3 043,15 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 400/5A; 1VA; tř.0,5Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 80037
EAN: 4061701197013
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 665 Kč/ks
3 224,65 Kč s DPH
+-
Měřicí transformátor proudu s rozebíratelným jádrem
KBU 23; 400/5A; 5VA; tř.1Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 80046
EAN: 4061701197105
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 065 Kč/ks
2 498,65 Kč s DPH
+-
Popis výrobku
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 100 do 400 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 5 VA.
K dodání ve třídách přesnosti 0,5, 1 a 3.
Transformátor KBU 23 najde hlavní využití při dodatečné montáži na kabel nebo pas, kdy není nutné jeho přerušení. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič nebo pas.
Měřící transformátory proudu KBU mají sekundární výstup řešen svorkami.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 20 mm |
|---|---|
| Primární pas | 20x30 mm |
| Šířka | 93 mm |
Parametry variant k KBU 23 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem, na kabel i pasovinu
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | Třída přesnosti: 3 | |||
|---|---|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 100 A | 1,25 VA | 80048 | 80248 | ||||
| 150 A | 1,5 VA | 80030 | 80230 | ||||
| 200 A | 2,5 VA | 80031 | 80231 | ||||
| 250 A | 1,5 VA | 80044 | 80244 | ||||
| 300 A | 3,75 VA | 80045 | 80245 | ||||
| 400 A | 1 VA | 80037 | 80237 | ||||
| 5 VA | 80046 | 80246 | |||||
