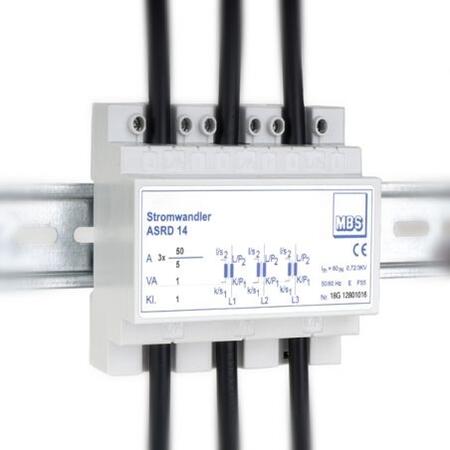

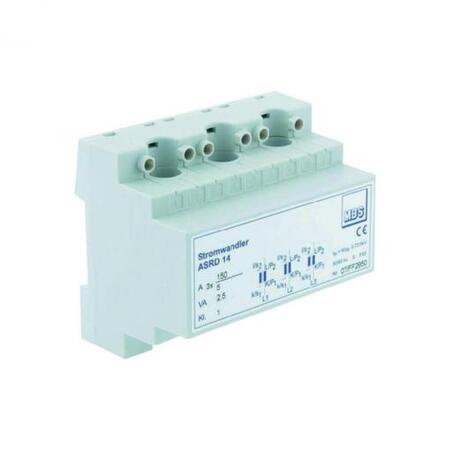

ASRD 14 - Třífázová souprava měřicích transformátorů proudu
Primární jm. proud: 3x 50...3x 150 A
Primární vodič Ø: max 13,5 mm
Šířka: 105 mm
Výška: 90 mm
Hloubka: 54 mm
Primární vodič Ø: max 13,5 mm
Šířka: 105 mm
Výška: 90 mm
Hloubka: 54 mm
Cena od 1 998 Kč
od 2 417,58 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (19)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu ASRD 14 - Třífázová souprava měřicích transformátorů proudu (19)
Filtrace
Skladem
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Měřicí transformátor proudu
ASRD 14; 100/5A; 2,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 96038
EAN: 4061701235142
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 150/1A; 2,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 96240
EAN: 4061701236323
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
2 505 Kč/ks
3 031,05 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 50/1A; 1VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 50/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 50/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 96230
EAN: 4061701236255
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
2 505 Kč/ks
3 031,05 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 50/5A; 1VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 50/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 96030
EAN: 4061701235081
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 60/5A; 1,25VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 60/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
Převod transformátoru: 60/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
OBJ: 96032
EAN: 4061701235111
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 80/5A; 1,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 80/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 80/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 96036
EAN: 4061701235135
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 100/1A; 2,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 96238
EAN: 4061701236293
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 505 Kč/ks
3 031,05 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 125/1A; 2,5VA; tř.0,5Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 96214
EAN: 4061701236217
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 326 Kč/ks
4 024,46 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 125/1A; 2,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 96239
EAN: 4061701236309
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 505 Kč/ks
3 031,05 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 125/5A; 2,5VA; tř.0,5Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 96014
EAN: 4061701234930
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 704 Kč/ks
3 271,84 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 125/5A; 2,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 96039
EAN: 4061701235159
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 150/1A; 2,5VA; tř.0,5Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 96217
EAN: 4061701236224
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 326 Kč/ks
4 024,46 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 150/1A; 3,75VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 96244
EAN: 4061701236347
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 505 Kč/ks
3 031,05 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 150/5A; 2,5VA; tř.0,5Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 96017
EAN: 4061701235005
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 704 Kč/ks
3 271,84 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 150/5A; 2,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 96040
EAN: 4061701235173
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 150/5A; 3,75VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 96044
EAN: 4061701235258
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 75/1A; 1,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 75/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 75/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 96234
EAN: 4061701236279
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 505 Kč/ks
3 031,05 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 75/5A; 1,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 75/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 75/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 96034
EAN: 4061701235128
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 998 Kč/ks
2 417,58 Kč s DPH
+-
Měřicí transformátor proudu
ASRD 14; 80/1A; 1,5VA; tř.1Průměr prim. vodiče: 13,5 mm
Převod transformátoru: 80/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 80/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 96236
EAN: 4061701236286
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 505 Kč/ks
3 031,05 Kč s DPH
+-
Popis výrobku
Třífázová souprava měřicích transformátorů pro primární jmenovité proudy od 50 do 150 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 3,75VA, ve třídách přesnosti 0,5 a 1.
Tento typ měřicího transformátoru je proveden jako souprava tří samostatných transformátorů v jednom pouzdru, které je uzpůsobeno k montáži na lištu DIN 35 mm. Primární vodiče jsou pak protaženy průvlaky v těle přístroje.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 3x13.5 mm |
|---|---|
| Šířka | 105 mm |
Parametry variant k ASRD 14 - Třífázová souprava měřicích transformátorů proudu
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 50 A | 1 VA | 96030 | 96230 | ||
| 60 A | 1,25 VA | 96032 | |||
| 75 A | 1,5 VA | 96034 | 96234 | ||
| 80 A | 1,5 VA | 96036 | 96236 | ||
| 100 A | 2,5 VA | 96038 | 96238 | ||
| 125 A | 2,5 VA | 96014 | 96214 | 96039 | 96239 |
| 150 A | 2,5 VA | 96017 | 96217 | 96040 | 96240 |
| 3,75 VA | 96044 | 96244 | |||
