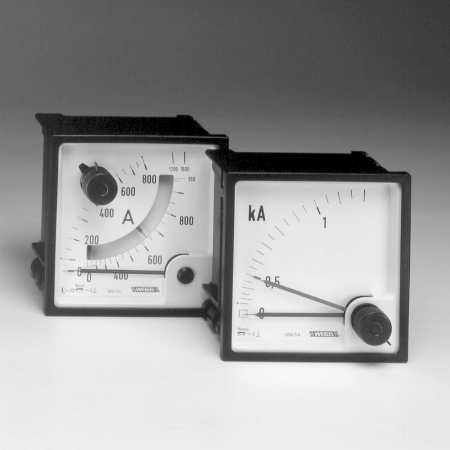

BIQ/BIEQ 48/72/96 K
Analogové přístroje pro měření střídavého proudu s bimetalovým nebo bimetalovým a elektromagnetickým měřicím ústrojím, stupnice 90°.
Dotaz na produktPorovnat
Popis výrobku
Analogové přístroje pro měření střídavého proudu s bimetalovým nebo bimetalovým a elektromagnetickým měřicím ústrojím, stupnice 90°.
Rozšířené informace
Použití
Bimetalové měřicí přístroje BIQ 48/72/96 K v plastovém pouzdře se používají pro měření tepelného namáhání kabelů a transformátorů. Jsou tepelně setrvačné a ukazují střední efektivní hodnotu proudu, bez špiček.
Bimetalové ústrojí má velký točivý moment, takže měřicí ukazovatel může unášet i červený ukazovatel vlečný. Proto může být dodatečně odečtena nejvyšší dosažená hodnota proudu. Plombovatelným knoflíkem lze vlečný ukazovatel vrátit zpět do polohy ukazovatele měřicího.
Přístroje BIEQ 72/96 K obsahují i elektromagnetické měřicí ústrojí, které je umístěno v protilehlém rohu; ukazují i okamžitou efektivní hodnotu měřeného proudu.
Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů (kromě BIQ 48 K).
Čelní sklo, rámeček i stupnici lze v případě nutnosti snadno vyměnit.
Měřicí ústrojí
Bimetalové měřicí ústrojí se zpětně nastavitelným vlečným ukazovatelem a teplotně setrvačnou indikací pro měření střední efektivní hodnoty s dobou náběhu nastavenou na 8 nebo 15 minut.
Elektromagnetické měřicí ústrojí s páskovým jádrem, tlumením silikonovým olejem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny (doba náběhu 1 s).
Elektrické vlastnosti
| Měřená veličina | Střídavý proud | ||||
|---|---|---|---|---|---|
| Kmitočtový rozsah | 50...100 Hz | ||||
| Kategorie měření | CAT III | ||||
| Stupeň znečištění | 2 | ||||
| Pracovní napětí | viz. katalogový list | ||||
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
||||
| Mez přetížitelnosti (podle DIN EN 60 051) | |||||
| trvale | 1,2-násobek | ||||
| max. po dobu 1 s | 10-násobek (při větších přetíženích je nutno použít jisticí transform. proudu) |
||||
| Vlastní spotřeba [VA] | BIQ 48 K | BIQ 72 K | BIEQ 72 K | BIQ 96 K | BIEQ 96 K |
| 1 A | - | < 1,6 | < 1,6 | - | < 2,5 |
|---|---|---|---|---|---|
| 5 A | < 2,2 | < 2,5 | < 2,5 | < 2,7 | < 3,4 |
Měřicí rozsahy
| Střídavý proud | |||
| B | 0...1/1,2 A | nebo | 0...5 /6 A |
|---|---|---|---|
| E | 0...1/2 A | 0...5 /10 A | |
| Pro připojení měniče (stupnice podle norm. řady) | |||
| B | 0...N / 1/1,2 A | nebo | 0...N / 5/6 A |
| E | 0...N / 1/2 A | 0...N / 5/10 A | |
| (s prodlouženou stupnicí) | |||
| Měřicí ústrojí | BIQ 48 K | BIQ 72 K | BIEQ 72 K | BIQ 96 K | BIEQ 96 K |
| B 1 A | • | • | • | ||
|---|---|---|---|---|---|
| E 1 A | • | ||||
| B 5 A | • | • | • | • | • |
| E 5 A | • | • |
Indikace
| Ukazovatel | rovný, zakončený nožem |
|---|---|
| Výchylka ukazovatele | 0...90° |
| Dělení stupnice | s hrubým a jemným dělením |
| Průběh stupnice od 1/5 jm. rozsahu | |
| B | kvadratický |
| E | cca lineární |
| Prodloužená stupnice | |
| B | 1,2-násobek jm. proudu |
| E | 2-násobek jm. proudu |
| Délka stupnice | BIQ 48 K | BIQ 72 K | BIEQ 72 K | BIQ 96 K | BIEQ 96 K |
| B | 44 mm | 62 mm | 98 mm | 44 mm | 71 mm |
|---|---|---|---|---|---|
| E | - | - | - | 62 mm | 98 mm |
| Doba náběhu | BIQ 48 K | BIQ 72 K | BIEQ 72 K | BIQ 96 K | BIEQ 96 K |
| B | 8 min | 15 min | 15 min | 8 min | 15 min |
| E | - | - | - | 1 s | 1 s |
Přesnost při jmenovitých podmínkách
| Třída přesnosti (podle DIN EN 60 051-1) | |
| B | 3 (vleč. ukazovatel) |
|---|---|
| E | 1,5 |
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Ostatní | Dle DIN EN 60 051 |
| Ovlivňující veličiny | |
| Teplota okolí | 23 °C ± 2 K |
| Provozní poloha | Jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
| přímé propojení | připojení přes měnič |
 |
 |
Rozměrový náčrtek
| Rozměry [mm] | BIQ 48 K | BIQ/BIEQ 72 K | BIQ/BIEQ 96 K |
|---|---|---|---|
| a | 48 | 72 | 96 |
| b | 45 | 66 | 90 |
| c | 48 | 53 | 60 |
| d | 11 | 11 (BIQ 72K) 20 (BIEQ 72K) |
20 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | Polykarbonát se samozhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | výkyvnými šroubovými svorkami, listovými příchytkami (BIQ 48 K) |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | ≤ 40 mm |
| Připojovací svorky | šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
| Rozměry [mm] | BIQ 48 K | BIQ 72 K | BIEQ 72 K | BIQ 96 K | BIEQ 96 K |
| Přední rámeček | 48 | 72 | 72 | 96 | 96 |
|---|---|---|---|---|---|
| Pouzdro | 45 | 66 | 66 | 90 | 90 |
| Konstrukční hloubka | 48 | 53 | 53 | 60 | 60 |
| Výřez v panelu | 45,2+0,3 | 68+0,7 | 67+0,7 | 92+0,8 | 92+0,8 |
| Hmotnost cca | 0,1 kg | 0,2 kg | 0,2 kg | 0,26 kg | 0,3 kg |
