ASRD 205.37 - Třífázová souprava měřicích transformátorů proudu
Třífázový transformátor proudu
Primární jm. proud: 3x 100...3x 250 A
Primární vodič Ø: max 18 mm
Primární pas: 20 x 5 mm

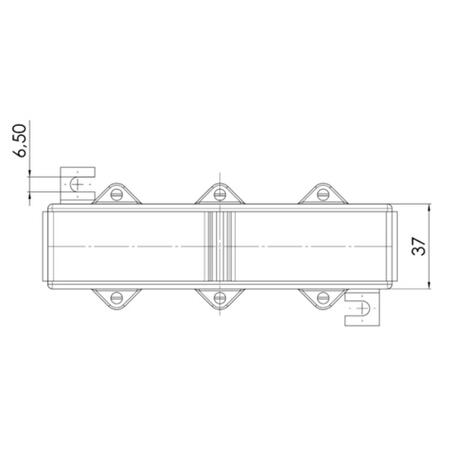

Šířka: 115 mm
Výška: 65 mm
Hloubka: 37 mm
Primární vodič Ø: max 18 mm
Primární pas: 20 x 5 mm
Šířka: 115 mm
Výška: 65 mm
Hloubka: 37 mm
Cena od 1 334 Kč
od 1 614,14 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (10)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu ASRD 205.37 - Třífázová souprava měřicích transformátorů proudu (10)
Filtrace
Skladem
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 200/5A; 1,5VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-012
EAN: 4061701277357
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 334 Kč/ks
1 614,14 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 100/1A; 1VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: D205-020
EAN: 4061701277388
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 485 Kč/ks
1 796,85 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 100/5A; 1VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: D205-010
EAN: 4061701277333
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 334 Kč/ks
1 614,14 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 150/1A; 1,25VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
OBJ: D205-021
EAN: 4061701277395
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 485 Kč/ks
1 796,85 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 150/5A; 1,25VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
OBJ: D205-011
EAN: 4061701277340
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 334 Kč/ks
1 614,14 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 160/1A; 1,5VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 160/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 160/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-024
EAN: 4061701277425
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 485 Kč/ks
1 796,85 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 160/5A; 1,5VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 160/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 160/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-014
EAN: 4061701277371
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 334 Kč/ks
1 614,14 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 200/1A; 1,5VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-022
EAN: 4061701277401
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 485 Kč/ks
1 796,85 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 250/1A; 2,5VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: D205-023
EAN: 4061701277418
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 485 Kč/ks
1 796,85 Kč s DPH
+-
Měřicí transformátor proudu 3 fáz.
ASRD 205.37; 250/5A; 2,5VA; tř.1Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: D205-013
EAN: 4061701277364
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 334 Kč/ks
1 614,14 Kč s DPH
+-
Popis výrobku
Třífázová souprava měřicích transformátorů pro primární jmenovité proudy od 100 do 250 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 2,5VA, ve třídě přesnosti 1.
Tento typ měřicího transformátoru je proveden jako souprava tří samostatných transformátorů v jednom pouzdru určené k nasunutí na primární vodiče nebo pasy.Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, případně upevňovacími šrouby přímo na primární vodiče nebo pasy.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 18 mm |
|---|---|
| Primární pas | 20x5 mm |
| Šířka | 115 mm |
Parametry variant k ASRD 205.37 - Třífázová souprava měřicích transformátorů proudu
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 100 A | 1 VA | D205-010 | D205-020 |
| 150 A | 1,25 VA | D205-011 | D205-021 |
| 160 A | 1,5 VA | D205-014 | D205-024 |
| 200 A | 1,5 VA | D205-012 | D205-022 |
| 250 A | 2,5 VA | D205-013 | D205-023 |
