Třífázový transformátor proudu ASRD
Datum: 05.06.2012

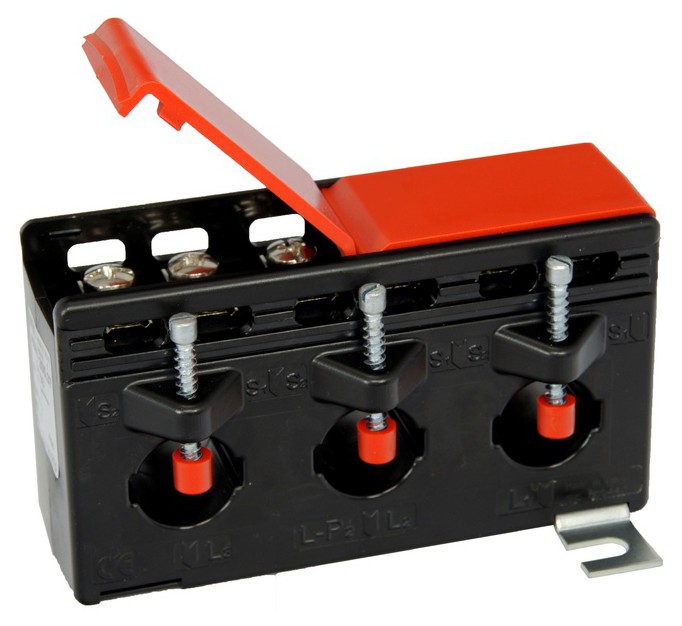

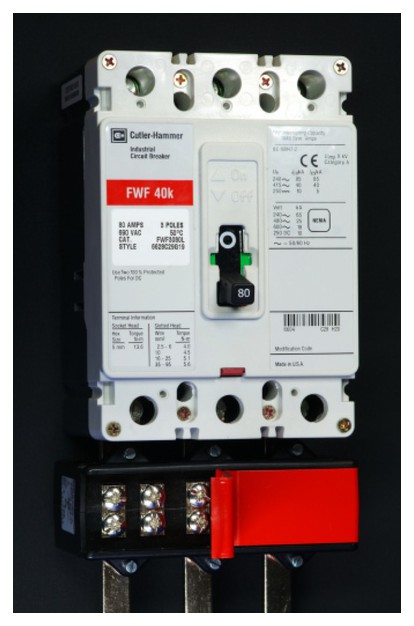

Tři jednofázové měřící transformátory proudu v jednom pouzdře navržené pro těsnou instalaci v blízkosti výkonového vypínače nebo jističe s roztečí otvorů 35 mm a 45 mm.Spojení tří jednofázových měřících transformátorů do jednoho pouzdra znamená úsporu místa a času při montáži. Třífázové transformátory jsou určeny pro instalaci k třífázovým jističům nebo výkonovým vypínačům, na kabely o Ø18 a 22 mm nebo na ploché vodiče 20×5 a 30×10 mm s roztečí 35 nebo 45 mm.
Základní parametry:
Typ transformátoru: ASRD 205.37
Typ transformátoru: ASRD 310.37
Základní parametry:
Typ transformátoru: ASRD 205.37
- Jmenovitý primární proud: 100 až 250 A
- Sekundární proud: 5 nebo 1 A
- Třída přesnosti: 1
Typ transformátoru: ASRD 310.37
- Jmenovitý primární proud: 250 až 600 A
- Sekundární proud: 5 nebo 1 A
- Třída přesnosti: 1
Související produkty
Varianty: 10
ASRD 205.37Třífázová souprava měřicích transformátorů prouduPrimární jm. proud: 3x 100...3x 250 A
Primární vodič Ø: max 18 mm
Primární pas: 20 x 5 mm
Šířka: 115 mm
Výška: 65 mm
Hloubka: 37 mm
Primární vodič Ø: max 18 mm
Primární pas: 20 x 5 mm
Šířka: 115 mm
Výška: 65 mm
Hloubka: 37 mm
Varianty: 10
ASRD 310.37Třífázový měřicí transformátor prouduPrimární jm. proud: 3x 250...3x 600 A
Primární vodič Ø: max 22 mm
Primární pas: 30 x 20 mm
Šířka: 150 mm
Výška: 75 mm
Hloubka: 37 mm
Primární vodič Ø: max 22 mm
Primární pas: 30 x 20 mm
Šířka: 150 mm
Výška: 75 mm
Hloubka: 37 mm
