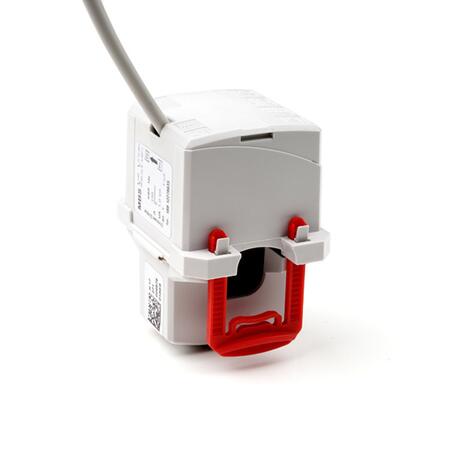

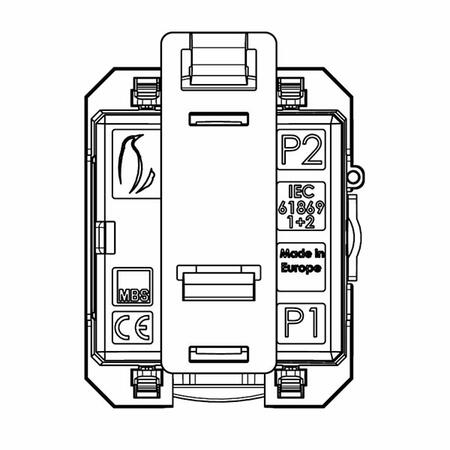

KBR 18L - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel
Transformátory s děleným jádrem se nedají úředně ověřit (necejchují se) z důvodu, že dotyková plocha nemůže zaručit 100% spoj magnetického jádra.
Toto spojení by mohlo ovlivňovat přesnost měření.
Primární jm. proud: 100...250 A
Primární vodič Ø: max 18 mm

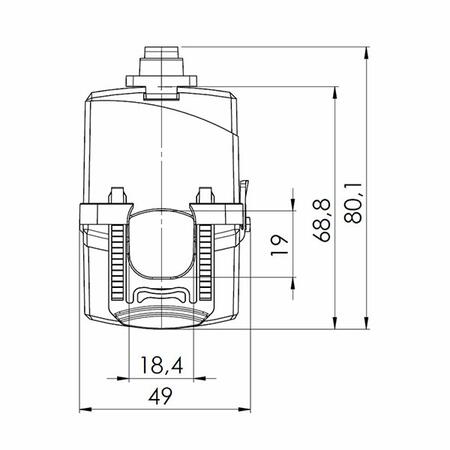

Šířka: 49 mm
Výška: 68,8 mm

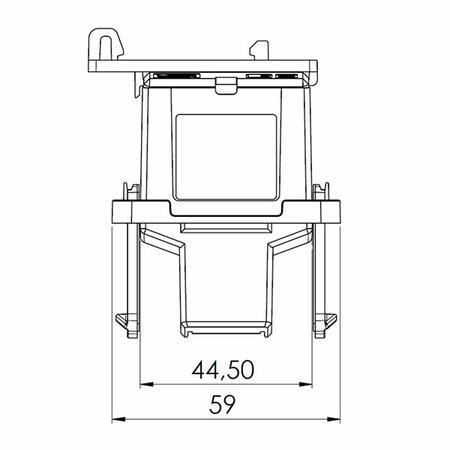

Hloubka: 59 mm
Dotaz na produktPorovnat
Varianty k produktu KBR 18L - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel (11)
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 0,3VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 0,2VA
Třída přesnosti: 0,5
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
Volitelné příslušenství k KBR 18L - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel
Zjistit více
Popis výrobku
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 100 do 250 A, sekundární proud 5 A nebo 1 A, jmenovité výkony 0,3 až 2,5 VA. K dodání ve třídě přesnosti 0,5 a 1.
Transformátor KBR 18L najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixační spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým, kompaktním rozměrům, jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5 a FS10
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Odpor zátěže napěťového výstupu: min. 1kΩ
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 18 mm |
|---|---|
| Šířka | 49 mm |
Parametry variant k KBR 18L - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 100 A | 0,3 VA | 18L-0001 | |||
| 125 A | 0,5 VA | 18L-0002 | |||
| 150 A | 1 VA | 18L-5001 | 18L-0003 | ||
| 200 A | 0,2 VA | 18L-0004 | |||
| 1,5 VA | 18L-5002 | 18L-0005 | |||
| 250 A | 1 VA | 18L-5003 | 18L-0006 | ||
| 2 VA | 18L-5004 | ||||
| 2,5 VA | 18L-0007 | ||||
