ASK 101.4 - Násuvný transformátor proudu
Plombovací krytky
ASK 101.4 - Násuvný transformátor proudu
Plombovací krytky

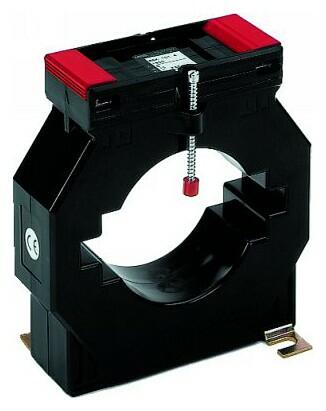

ASK 101.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 1 695 Kč
od 2 050,95 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (20)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
VariantyVolitelné příslušenstvíPopis výrobkuTechnické údajeSoubory ke staženíSouvisející produkty

Varianty k produktu ASK 101.4 2U - Měřicí transformátor proudu s přepínatelným vinutím (20)

Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární pas
Další filtry
Primární jmenovitý proud:
1200-600 A[4]1500-750 A[4]1600-800 A[6]2000-1000 A[6]Zrušit ⨯
Sekundární proud:
1 A[10]5 A[10]Zrušit ⨯
Jmenovitý výkon:
10-5 VA[8]15-7.5 VA[8]30-15 VA[4]Zrušit ⨯
Primární pas:
100x10 mm[20]2x80x10 mm[20]Zrušit ⨯
ASK 101.4 2U; 1200-600/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1200-600/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22320
EAN: 4061701079319
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1200-600/1A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1200-600/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22321
EAN: 4061701079326
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1200-600/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1200-600/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22120
EAN: 4061701076875
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1200-600/5A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1200-600/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1200-600/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22121
EAN: 4061701076882
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1500-750/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22322
EAN: 4061701079333
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/1A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1500-750/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22323
EAN: 4061701079340
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1500-750/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22122
EAN: 4061701076899
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1500-750/5A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1500-750/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1500-750/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22123
EAN: 4061701076905
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1600-800/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22324
EAN: 4061701079357
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/1A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1600-800/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22325
EAN: 4061701079364
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/1A; 30-15VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1600-800/1A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/1A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22326
EAN: 4061701079371
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1600-800/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22124
EAN: 4061701076912
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/5A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1600-800/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22125
EAN: 4061701076929
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 1600-800/5A; 30-15VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 1600-800/5A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 1600-800/5A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22126
EAN: 4061701076936
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 2000-1000/1A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22327
EAN: 4061701079388
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/1A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 2000-1000/1A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/1A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22328
EAN: 4061701079395
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/1A; 30-15VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 2000-1000/1A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/1A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22329
EAN: 4061701079401
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 113 Kč/ks
2 556,73 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 2000-1000/5A; 10-5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 22127
EAN: 4061701076943
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/5A; 15-7,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 2000-1000/5A; 15-7,5VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/5A
Jmenovitý výkon: 15-7,5VA
Třída přesnosti: 1
OBJ: 22128
EAN: 4061701076950
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
ASK 101.4 2U; 2000-1000/5A; 30-15VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 101.4 2U; 2000-1000/5A; 30-15VA; tř.1
Průměr prim. vodiče: 70 mm
Primární lišta: 100x10; 2x 80x10 mm
Převod transformátoru: 2000-1000/5A
Jmenovitý výkon: 30-15VA
Třída přesnosti: 1
OBJ: 22129
EAN: 4061701076967
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
NAHORU
6 dalších

Volitelné příslušenství k ASK 101.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Plombovací krytka na ASK 61.4
Plombovací krytka na ASK 61.4
ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
OBJ: 59042
EAN: 4061701175509
Záruka: 24 m.
Skladem v GHV
skladem >300 ks
47 Kč/ks
56,87 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 1200 - 600 A až 2000 - 1000 A. Sekundární proud 1 nebo 5 A, jmenovité výkony 5 až 30 VA. K dodání ve třídě přesnosti 1.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky. Sekundární kontakty je možno zabezpečit plombovací krytkou.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)70 mm
Primární pas100x10 mm
2x80x10 mm
Šířka130 mm

Parametry variant k ASK 101.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 A
1200-600 A10-5 VA22120
22320
15-7.5 VA22121
22321
1500-750 A10-5 VA22122
22322
15-7.5 VA22123
22323
1600-800 A10-5 VA22124
22324
15-7.5 VA22125
22325
30-15 VA22126
22326
2000-1000 A10-5 VA22127
22327
15-7.5 VA22128
22328
30-15 VA22129
22329

Soubory ke stažení

Filtrace
Typ dokumentu
Typ dokumentu:
Katalogový list[1]Návody[1]Výkresy[1]Zrušit ⨯
Katalogový list
Katalogový list
Katalogový list ASK 101.4 2U
(PDF, 171 kB)
Zobrazit ikonaDownload ikona
Návody
Návody
Návod pro měřicí trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - STEP soubor ASK 101.4
(STEP, 6.7 MB)
Zobrazit ikonaDownload ikona

Související produkty

Převodník A1U 2.3
Varianty: 2
A1U 2.3Měřicí převodník střídavého proudu

Měřicí převodník střídavého proudu.

3 105 Kč
3 757,05 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Zkratovací svorky
Varianty: 4
Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč
od 1 718,20 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Elektroměr COUNTIS E51
Varianty: 2
COUNTIS E5xTřífázový nepřímý elektroměr do panelu

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladem v GHVDetail produktu
Diris A20
DIRIS A20Multifunkční přístroj pro měřicí transformátory
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladem v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkční přístroj pro měřicí transformátory

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladem v GHVDetail produktu
EQ 48/72/96/144
Varianty: 196
EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého (AC) proudu nebo napětí v plastovém pouzdře.

od 250 Kč
od 302,50 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Plombovací krytky
Varianty: 8
Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 47 Kč
od 56,87 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

Mohlo by vás zajímat

Události

Pozvánka na XIV. Konferenci Projektanti 2025 s GHV Trading
XIV. Celostátní setkání projektantů
07.10.2025 - 09.10.2025
XIV. Celostátní setkání projektantů se blíží! Připojte se k nám na nejvýznamnější odborné konferenci v krásném prostředí Nízkých Tater a buďte u aktuálních trendů v projektování, digitalizaci a...
Všechny události

Mimořádné akce

Akční nabídka termokamer HIKMICRO září 2025
Akční nabídka termokamer HIKMICRO září 2025
01.09.2025 - 30.09.2025
Akční cena na vybrané modely termokamer HIKMICRO Pro zákazníky jsem společně se společností HIKMICRO připravili zvýhodněné podmínky na nákup kamer ze seznamu níže. Neváhejte a využijte slevu 20%...
Kupte si přístroj od Chauvin Arnoux a získejte dárek ZDARMA
Kupte si přístroj od Chauvin Arnoux a získejte dárek ZDARMA
01.09.2025 - 31.12.2025
Získejte dárek zdarma k nákupu top produktů Chauvin Arnoux. Přístroje společnosti Chauvin Arnoux již více než 130 let pomáhají udržovat náš elektrický svět bezpečný a spolehlivý. Ve spolupráci s...
Všechny akce

Novinky

Představujeme novou řadu záznamníků proudu nebo napětí Chauvin Arnoux, L411, L412, L461
Chauvin Arnoux L400
05.08.2025
Nové jednoduché datalogery proudu až do 3 000 AAC nebo napětí do 1 000 VAC / 1 500 VDC. Moderní odolná konstrukce s přehledným displejem, velkou pamětí s dlouhým záznamem, drátovou i bezdrátovou komunikací...
Efektivní chlazení skříní s novou sérií PROTEMP
Efektivní chlazení skříní s novou sérií PROTEMP
01.08.2025
Nová řada chladicích zařízení PROTEMP stanovuje nové standardy v oblasti efektivity a kompaktnosti a využívá přitom osvědčené výhody technologie chlazení na základě Peltierova jevu. Díky zvýšené účinnosti...
Všechny novinky

Odborné články

GHV Trading přináší řešení: Elektroměr, který odhalí pravého žrouta energie
GHV Trading přináší řešení: Elektroměr, který odhalí pravého žrouta energie
08.09.2025
Rostoucí náklady na elektřinu trápí firmy i správce budov. Znáte sice celkový účet, ale mnohdy už nevíte, kde a proč se energie ztrácí. A právě v tom je rozdíl mezi pouhým měřením a skutečným řešením....
Přípojnicové systémy - Jak zrychlit montáž, zvýšit bezpečnost a ušetřit místo
Přípojnicové systémy - Jak zrychlit montáž, zvýšit bezpečnost a ušetřit místo
08.09.2025
Každý výrobce nebo projektant rozváděčů zná tohle dilema: jak udělat instalaci přehlednou, bezpečnou a přitom ekonomickou? V praxi se často stává, že klasická kabeláž způsobí víc starostí, než by...
Všechny odborné články
