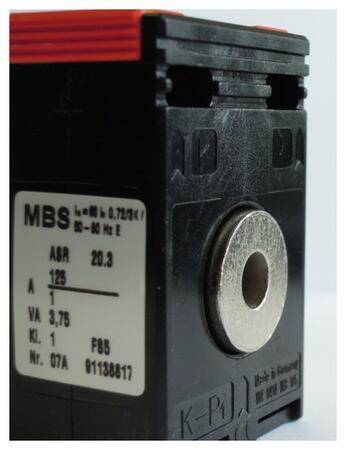

ASR 21.3 - Měřicí transformátor proudu s kruhovým otvorem
Objednací čísla bez G jsou označeny MTP, které nejsou určeny k úřednímu ověření. U těchto transformátorů je možné provést za poplatek kalibraci a vystavit kalibrační list s naměřenými hodnotami.
Primární jm. proud: 100...500 A
Primární vodič Ø: max 22,8 mm

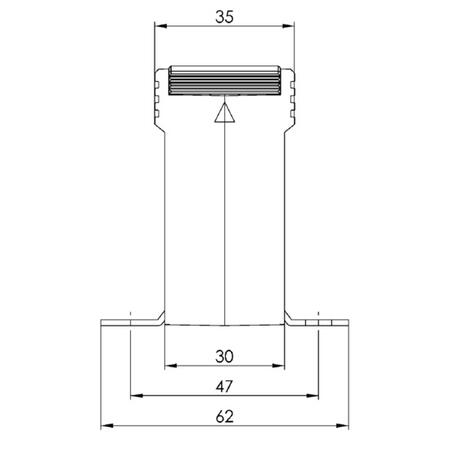

Šířka: 49,5 mm
Výška: 65 mm
Hloubka: 35 mm
Dotaz na produktPorovnat
Varianty k produktu ASR 21.3 - Měřicí transformátor proudu s kruhovým otvorem (28)
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 500/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 200/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Převod transformátoru: 250/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
Volitelné příslušenství k ASR 21.3 - Měřicí transformátor proudu s kruhovým otvorem
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 100 do 500 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 5 VA. Třída přesnosti 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 22,5 mm |
|---|---|
| Šířka | 48,5 mm |
Parametry variant k ASR 21.3 - Měřicí transformátor proudu s kruhovým otvorem
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 100 A | 1 VA | 1023 | 1223 |
| 150 A | 1,5 VA | 1024 | 1224 |
| 200 A | 1,5 VA | 1026 | 1226 |
| 2,5 VA | 1027 | 1227 | |
| 250 A | 1,5 VA | 1028 | 1228 |
| 2,5 VA | 1029 | 1229 | |
| 3,75 VA | 1048 | 1248 | |
| 300 A | 1,5 VA | 1031 | 1231 |
| 2,5 VA | 1032 | 1232 | |
| 3,75 VA | 1049 | 1249 | |
| 400 A | 2,5 VA | 1034 | 1234 |
| 5 VA | 1035 | 1235 | |
| 500 A | 2,5 VA | 1037 | 1237 |
| 5 VA | 1038 | 1238 | |
Související produkty
Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..
Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Analogové přístroje pro měření střídavého (AC) proudu nebo napětí v plastovém pouzdře.
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem, určená pro přímou montáž na sběrnice.
Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.
Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Měření proudu v N vodiči. Záznamník pro 5 záznamníků s 16 měřícími kanály. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

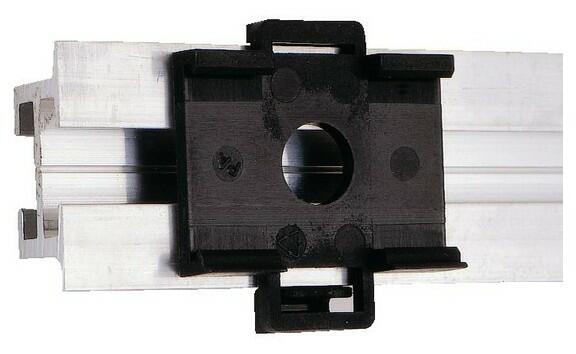

Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.
