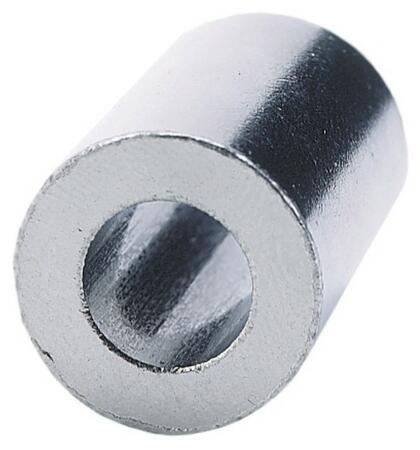

Měděná trubka
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem, určená pro přímou montáž na sběrnice.
Dostupnost: Skladem v GHV
Vybrat variantu (10)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu Měděná trubka (10)
Měděná trubka 21.0x 8,5x70 - výprodej
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 21.0x 8,5x 32mm
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 21.0x 8,5x 34mm
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 21.0x12.5x32mm
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 21.0x12.5x34mm
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 22.5x12.5x34
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 22.5x12.5x36
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 22.5x16.5x34
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 22.5x16.5x36
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Měděná trubka 22.5x8.5x36
Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem.
Popis výrobku
Dodává se jako volitelné příslušenství pro vybrané typy transformátorů ASR a SASR s kruhovým otvorem o průměru 21, 21,2, 22,5 a 22,8mm. Typ trubky je nutno vybrat dle typu transformátoru - viz "Technické údaje".
Montáž se provede vsunutím trubky do otvoru transformátoru a připojením sběrnice nebo vodiče pomocí šroubu. Použitím Cu trubky se tak usnadní montáž transformátoru.
Vyrobeno z galvanicky pocínované Cu.
Rozšířené informace
| Typ měřicího / jisticího transformátoru | Ø otvoru (mm) |
| ASR 20.3, ASR 201.3, ASR 21.5 | 21 / 21,2 |
| ASR 21.3, ASR 22.3, ASR 22.3 2U, SASR 22.3 |
22,5 / 22,8 |
| Vnější Ø (mm) |
Vnitřní Ø (mm)
|
Délka (mm) | Maximální proud (A) | Obj. číslo |
| 22,5 |
16,5
|
34mm | 460 | 52011 |
| 22,5 |
16,5
|
36mm | 460 | 52012 |
| 22,5 | 16,5 | dle požadavku | 460 | 52013-xx |
| 22,5 | 12,5 | 34mm | 690 | 52021 |
| 22,5 | 12,5 | 36mm | 690 | 52022 |
| 22,5 | 12,5 | dle požadavku | 690 | 52023-xx |
| 22,5 | 8,5 | 34mm | 850 | 52031 |
| 22,5 | 8,5 | 36mm | 850 | 52032 |
| 22,5 | 8,5 | dle požadavku | 850 | 52033-xx |
| 21,0 | 12,5 | 32mm | 560 | 52041 |
| 21,0 | 12,5 | 34mm | 560 | 52042 |
| 21,0 | 12,5 | dle požadavku | 560 | 52043-xx |
| 21,0 | 8,5 | 32mm | 725 | 52051 |
| 21,0 | 8,5 | 34mm | 725 | 52052 |
| 21,0 | 8,5 | dle požadavku | 725 | 52053-xx |
