ASR 22.3 - Násuvný transformátor proudu

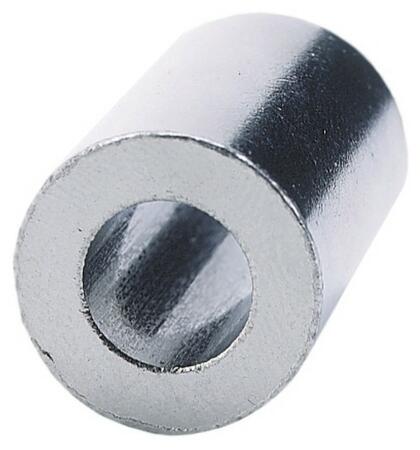

Měděná trubka_2
Příchytka na DIN lištu
Plombovací krytky
ASR 22.3 - Násuvný transformátor proudu
Měděná trubka_2
Příchytka na DIN lištu
Plombovací krytky

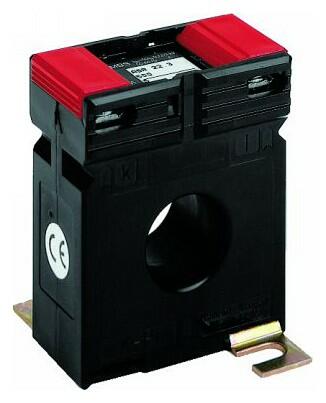

ASR 22.3 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 711 Kč
od 860,31 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (18)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
VariantyVolitelné příslušenstvíPopis výrobkuTechnické údajeSoubory ke staženíSouvisející produkty

Varianty k produktu ASR 22.3 2U - Měřicí transformátor proudu s přepínatelným vinutím (18)

Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární jmenovitý proud:
200-100 A[2]300-150 A[4]400-200 A[4]500-250 A[4]600-300 A[4]Zrušit ⨯
Sekundární proud:
1 A[9]5 A[9]Zrušit ⨯
Jmenovitý výkon:
10-5 VA[8]5-2.5 VA[10]Zrušit ⨯
ASR 22.3 2U; 200-100/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 200-100/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200-100/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3311
EAN: 4061701107906
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 200-100/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 200-100/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200-100/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3111
EAN: 4061701101386
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 300-150/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 300-150/1A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3313
EAN: 4061701107920
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 300-150/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 300-150/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3312
EAN: 4061701107913
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 300-150/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 300-150/5A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3113
EAN: 4061701101539
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 300-150/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 300-150/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300-150/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3112
EAN: 4061701101454
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 400-200/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 400-200/1A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3315
EAN: 4061701107944
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 400-200/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 400-200/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3314
EAN: 4061701107937
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 400-200/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 400-200/5A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3115
EAN: 4061701101751
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 400-200/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 400-200/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 400-200/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3114
EAN: 4061701101638
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 500-250/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 500-250/1A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3317
EAN: 4061701107968
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 500-250/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 500-250/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3316
EAN: 4061701107951
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 500-250/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 500-250/5A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3117
EAN: 4061701101966
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 500-250/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 500-250/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 500-250/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3116
EAN: 4061701101867
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 600-300/1A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 600-300/1A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3319
EAN: 4061701107982
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 600-300/1A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 600-300/1A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/1A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3318
EAN: 4061701107975
Záruka: 24 m.
Není skladem
Prověříme pro Vás
795 Kč/ks
961,95 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 600-300/5A; 10-5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 600-300/5A; 10-5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 10-5VA
Třída přesnosti: 1
OBJ: 3119
EAN: 4061701102161
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík
ASR 22.3 2U; 600-300/5A; 5-2,5VA; tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASR 22.3 2U; 600-300/5A; 5-2,5VA; tř.1
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 600-300/5A
Jmenovitý výkon: 5-2,5VA
Třída přesnosti: 1
OBJ: 3118
EAN: 4061701102079
Záruka: 24 m.
Není skladem
Prověříme pro Vás
711 Kč/ks
860,31 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k ASR 22.3 2U - Měřicí transformátor proudu s přepínatelným vinutím

Plombovací krytka na ASK 21.3
Plombovací krytka na ASK 21.3
ASK 21.3, 31.3, 318.3, 41.3, 103.3, 123.3, ASR 22.3
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
OBJ: 59040
EAN: 4061701175486
Záruka: 24 m.
Skladem v GHV
skladem >400 ks
47 Kč/ks
56,87 Kč s DPH
Porovnání
+-
Košík

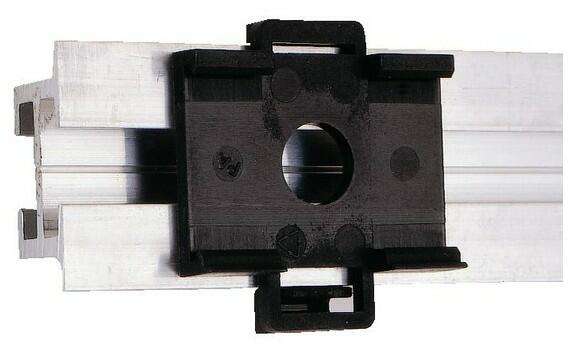

Příchytka na lištu DIN na ASR 22.3
Příchytka na lištu DIN na ASR 22.3
ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3
Zjistit více
OBJ: 53011
EAN: 4061701164183
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
94 Kč/ks
113,74 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřicí transformátor proudu s kruhovým otvorem a s přepínatelným sekundárním vinutím v rozsahu primárních proudů 200 / 100 A až 600 / 300 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 10 VA, k dodání ve třídě přesnosti 1.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)22,5 mm
Šířka60 mm

Parametry variant k ASR 22.3 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 A
200-100 A5-2.5 VA3111
3311
300-150 A10-5 VA3113
3313
5-2.5 VA3112
3312
400-200 A10-5 VA3115
3315
5-2.5 VA3114
3314
500-250 A10-5 VA3117
3317
5-2.5 VA3116
3316
600-300 A10-5 VA3119
3319
5-2.5 VA3118
3318

Soubory ke stažení

Filtrace
Typ dokumentu
Typ dokumentu:
Katalogový list[1]Návody[1]Výkresy[1]Zrušit ⨯
Katalogový list
Katalogový list
Katalogový list ASR 22.3, 2U
(PDF, 186 kB)
Zobrazit ikonaDownload ikona
Návody
Návody
Návod pro měřicí trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - STEP soubor ASR 22.3
(STEP, 5.8 MB)
Zobrazit ikonaDownload ikona

Související produkty

Převodník A1U 2.3
Varianty: 2
A1U 2.3Měřicí převodník střídavého proudu

Měřicí převodník střídavého proudu.

3 105 Kč
3 757,05 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Zkratovací svorky
Varianty: 4
Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč
od 1 718,20 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Elektroměr COUNTIS E51
Varianty: 2
COUNTIS E5xTrojfázový nepřímý elektroměr do panelu

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladem v GHVDetail produktu
Diris A20
DIRIS A20Multifunkční přístroj pro měřicí transformátory
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladem v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30Multifunkční přístroj pro měřicí transformátory

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladem v GHVDetail produktu
EQ 48/72/96/144
Varianty: 53
EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.

od 760 Kč
od 919,60 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Měděná trubka_2
Varianty: 10
Měděná trubka

Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem, určená pro přímou montáž na sběrnice.

Porovnání
Skladem v GHVDetail produktu
Plombovací krytky
Varianty: 8
Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 47 Kč
od 56,87 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Příchytka na DIN lištu
Varianty: 10
Příchytka na DIN lištuPříchytka transformátorů na DIN lištu

Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.

94 Kč
113,74 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

Mohlo by vás zajímat

Události

Elfetex Fest 2025: Třicet let inovací pod jednou střechou
Elfetex Fest 2025
09.09.2025
Jubilejní 30. ročník veletrhu Elfetex Fest se blíží! Už 9. září 2025 v 10:00 se otevřou brány brněnského výstaviště – pavilonu F – a vy můžete být u toho. Čeká vás přehlídka nejnovějších technologií...
Všechny události

Mimořádné akce

HIKMICRO červen 2025
HIKMICRO červen 2025
01.06.2025 - 30.06.2025
Získejte slevu na vybrané modely termokamer HIKMICRO Pro čtenáře časopisu ElektroPrůmysl.cz jsme připravili speciální podmínky na nákup kamer ze seznamu níže. Neváhejte a vyžádejte si nabídku se...
Kupte si Fluke ... Získáte další ZDARMA
Kupte si Fluke ... Získáte další ZDARMA
17.02.2025 - 31.07.2025
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Všechny akce

Novinky

Inteligentní topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
Inteligentní topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
11.06.2025
Představujeme vám novinku v oblasti ochrany rozvaděčů: topný systém CS 032 od společnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje přesně tolik tepla, kolik je v daný moment potřeba...
Nový hygrostat Stego MFR 012
Nový hygrostat Stego MFR 012
11.06.2025
Vlhkost v elektrických rozváděčích představuje neviditelnou, avšak vážnou hrozbu pro elektrické systémy. Může způsobit korozi, zkraty a poruchy funkčnosti – někdy s vážnými důsledky pro provozní procesy...
Všechny novinky

Odborné články

Micsig MHO1 - Přenosné tabletové osciloskopy s multimetrem
Micsig MHO1 - Přenosné tabletové osciloskopy s multimetrem
16.06.2025
Firma Micsig, přední specialista na tabletové osciloskopy, opět inovovala! Tentokrát doplnila svou řadu osciloskopů s dotykovou obrazovkou o dva tabletové čtyřkanálové osciloskopy s typovým označením...
Nový termovizní modul HIKMICRO MINIX s bezdrátovým přenosem
Nový termovizní modul HIKMICRO MINIX s bezdrátovým přenosem
09.06.2025
S vývojem technologie termálního zobrazování se na trh dostávají zcela nová řešení doplňující kamery klasických konstrukcí. Některá chytrá zařízení jako mobilní telefony a tablety již před delším...
Všechny odborné články
