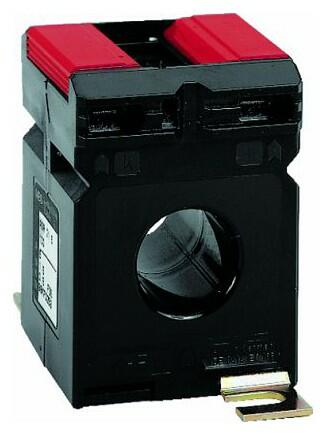

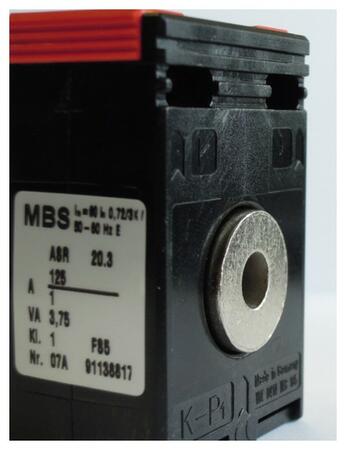

ASR 21.5 - Měřicí transformátor proudu s kruhovým otvorem

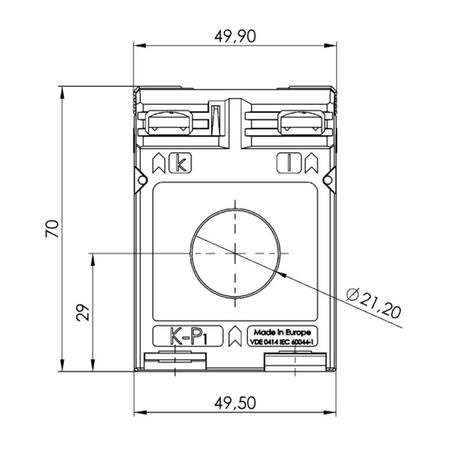

Primární vodič Ø: max 21,2 mm
Šířka: 49,9 mm
Výška: 70 mm

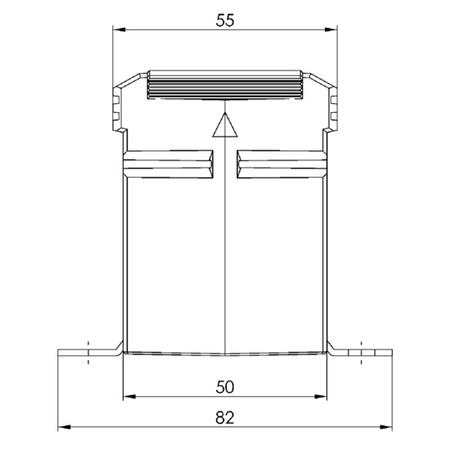

Hloubka: 55 mm
Varianty k produktu ASR 21.5 - Měřicí transformátor proudu s kruhovým otvorem (108)
Převod transformátoru: 100/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1;
Převod transformátoru: 200/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5
Převod transformátoru: 200/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 50/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 0,5;
Převod transformátoru: 50/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1;
Převod transformátoru: 60/1A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1;
Převod transformátoru: 60/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 0,5;
Převod transformátoru: 60/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1;
Převod transformátoru: 75/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 75/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Volitelné příslušenství k ASR 21.5 - Měřicí transformátor proudu s kruhovým otvorem
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 50 do 600 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 10 VA. Třídy přesnosti 0,5 a 1.

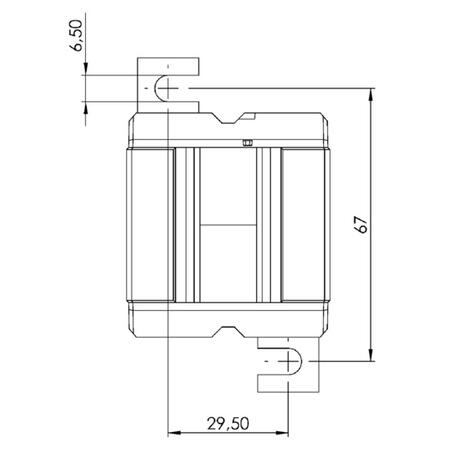

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 21 mm |
---|---|
Šířka | 50 mm |
Parametry variant k ASR 21.5 - Měřicí transformátor proudu s kruhovým otvorem
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
50 A | 1,25 VA | 93044 | |||
1,5 VA | |||||
60 A | 1,5 VA | 93012 | 93052 | 93252 | |
2,5 VA | 93053 | 93253 | |||
75 A | 1,5 VA | 93013 | 93055 | 93255 | |
2,5 VA | 93056 | 93256 | |||
3,75 VA | 93057 | 93257 | |||
80 A | 1,5 VA | 93014 | 93058 | 93258 | |
2,5 VA | 93059 | 93259 | |||
100 A | 1,5 VA | 93015 | 93061 | ||
2,5 VA | 93016 | 93062 | 93262 | ||
5 VA | 93063 | 93263 | |||
125 A | 1,5 VA | 93017 | 93217 | 93064 | 93264 |
2,5 VA | 93018 | 93218 | 93065 | 93265 | |
5 VA | 93066 | 93266 | |||
150 A | 2,5 VA | 93019 | 93219 | 93067 | 93267 |
5 VA | 93068 | 93268 | |||
7,5 VA | 93095 | 93294 | |||
200 A | 2,5 VA | 93021 | 93221 | 93070 | 93270 |
5 VA | 93022 | 93222 | 93071 | 93271 | |
10 VA | 93023 | 93223 | 93072 | 93272 | |
250 A | 2,5 VA | 93024 | 93224 | 93074 | 93274 |
5 VA | 93025 | 93225 | 93075 | 93275 | |
10 VA | 93026 | 93076 | 93276 | ||
300 A | 2,5 VA | 93027 | 93227 | 93078 | 93278 |
5 VA | 93028 | 93228 | 93079 | 93279 | |
10 VA | 93029 | 93229 | 93080 | 93280 | |
400 A | 2,5 VA | 93031 | 93231 | 93082 | 93282 |
5 VA | 93032 | 93232 | 93083 | 93283 | |
10 VA | 93033 | 93233 | 93084 | 93284 | |
500 A | 2,5 VA | 93035 | 93235 | 93086 | 93286 |
5 VA | 93036 | 93236 | 93087 | 93287 | |
10 VA | 93037 | 93088 | 93288 | ||
600 A | 2,5 VA | 93039 | 93090 | 93290 | |
5 VA | 93040 | 93091 | 93291 | ||
10 VA |
