Měřicí transformátor s rozebiratelným jádrem KBU 816

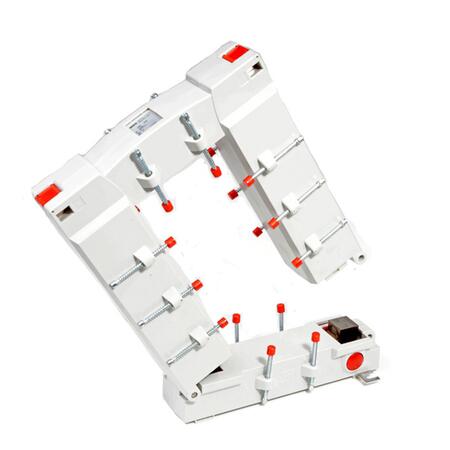

KBU 816 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem

Primární proud: 1000...5000 A
Primární vodič Ø: max 80 mm
Primární pas: 80 x 160 mm
Šířka: 195 mm
Výška: 243 mm
Hloubka: 79 mm

Cena od 3 245 Kč

od 3 926,45 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (66)

Dotaz na produkt

Porovnat

Jiří Formánek

+420 775 784 899

Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.

Varianty k produktu KBU 816 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem (66)

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1500/5,10VA,tř.0.5

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0.5

OBJ: 80112

EAN: 4061701198089

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

3 745 Kč/ks

4 531,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,2000/5,10VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 2000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1

OBJ: 80148

EAN: 4061701198546

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

3 245 Kč/ks

3 926,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,2500/5,10VA,tř.0.5

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0.5

OBJ: 80119

EAN: 4061701198218

Záruka: 24 m.

Skladem v GHV

skladem 1 ks

3 745 Kč/ks

4 531,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1000/1,10VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1

OBJ: 80340

EAN: 4061701199918

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 695 Kč/ks

4 470,95 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1000/1,15VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1

OBJ: 80341

EAN: 4061701199925

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 695 Kč/ks

4 470,95 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1000/5,10VA,tř.0.5

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0.5

OBJ: 80110

EAN: 4061701198041

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 745 Kč/ks

4 531,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1000/5,10VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1

OBJ: 80140

EAN: 4061701198447

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 245 Kč/ks

3 926,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1000/5,15VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1

OBJ: 80141

EAN: 4061701198461

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 245 Kč/ks

3 926,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1200/5,10VA,tř.0.5

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0.5

OBJ: 80111

EAN: 4061701198058

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 745 Kč/ks

4 531,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1200/5,10VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1

OBJ: 80142

EAN: 4061701198478

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 245 Kč/ks

3 926,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1200/5,15VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1

OBJ: 80143

EAN: 4061701198485

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 245 Kč/ks

3 926,45 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1500/1,10VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1500/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1

OBJ: 80344

EAN: 4061701199956

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 695 Kč/ks

4 470,95 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1500/1,15VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1500/1A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1

OBJ: 80345

EAN: 4061701199963

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 695 Kč/ks

4 470,95 Kč s DPH

Měřicí transformátor proudu s rozebíratelným jádrem

KBU 816,1500/5,10VA,tř.1

Otvor pro sběrnice: 160x80mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1

OBJ: 80144

EAN: 4061701198492

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 245 Kč/ks

3 926,45 Kč s DPH

NAHORU

52 dalších

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 1000 do 5000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 10 až 30 VA.
K dodání ve třídách přesnosti 0,5 a 1.

Transformátor KBU 816 najde hlavní využití při dodatečné montáži na kabel nebo pas, kdy není nutné jeho přerušení. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič nebo pas.

Měřící transformátory proudu KBU mají sekundární výstup řešen svorkami.

Obecné vlastnosti

Jmen. trvalý tepelný proud I_cth: 1,2 x I_N
Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
Nadproudové číslo: FS5
Jmen. dynamický proud I_dyn: 2,5 x I_th
Max. provozní napětí U_m: 0.72 kV
Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
Jmenovitý kmitočet: 50 Hz
Třída izolace: E
Stupeň krytí: IP 20
Rozsah pracovních teplot: -5°C až +50°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)	80 mm
Primární pas	80x160 mm
Šířka	195 mm

Parametry variant k KBU 816 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem

Primární jmenovitý proud	Jmenovitý výkon	Třída přesnosti: 0.5		Třída přesnosti: 1
Primární jmenovitý proud	Jmenovitý výkon	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 1 A
1 kA	10 VA	80110	80310	80140	80340
1 kA	15 VA			80141	80341
1,2 kA	10 VA	80111	80311	80142	80342
1,2 kA	15 VA			80143	80343
1,5 kA	10 VA	80112	80312	80144	80344
1,5 kA	15 VA	80113	80313	80145	80345
1,6 kA	10 VA	80114	80314	80146	80346
1,6 kA	15 VA	80115	80315	80147	80347
2 kA	10 VA	80116	80316	80148	80348
2 kA	15 VA	80117	80317	80149	80349
2,5 kA	10 VA	80119	80319	80150	80350
2,5 kA	15 VA	80120	80320	80151	80351
3 kA	15 VA	80122	80322	80152	80352
3 kA	30 VA			80153	80353
4 kA	15 VA	80123	80323	80154	80354
4 kA	30 VA	80124	80324	80155	80355
5 kA	15 VA	80125	80325	80156	80356
5 kA	30 VA	80126	80326	80157	80357

Soubory ke stažení

Katalogový list

Katalogový list KBU 816

(PDF, 162 kB)

Návody

Návod pro měřicí trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP soubor KBU 816

(STEP, 15.5 MB)

Novinky

ElektroPrůmysl 08-2017 - Novinky v oblasti měřicích transformátorů proudu

(PDF, 546 kB)

Články a informace

Transformátory s rozebiratelným jádrem nově pro měření do 20 kHz!

Víte, čím měříte? Měřicí transformátory proudu od MBS nově s šířkou pásma do 20 kHz!
