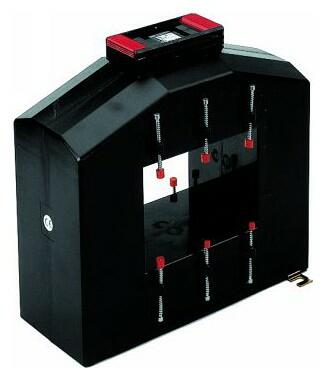

ASK 129.10 - Měřicí transformátor proudu násuvný
Primární vodič Ø: max 90 mm
Primární pas: 120 x 90 mm

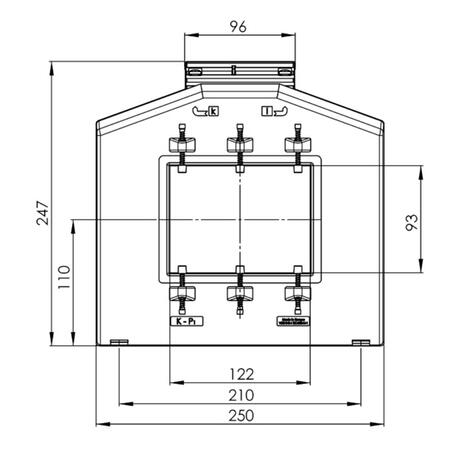

Šířka: 250 mm
Výška: 247 mm

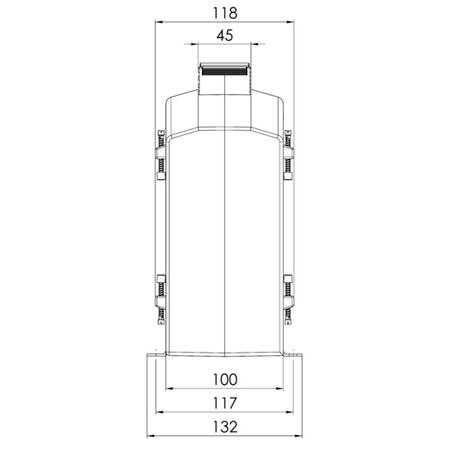

Hloubka: 118 mm
Varianty k produktu ASK 129.10 - Měřicí transformátor proudu násuvný (148)
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 3000/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 0,5
Převod transformátoru: 2000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 3000/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 0,5
Převod transformátoru: 3000/5A
Jmenovitý výkon: 30 VA
Třída přesnosti: 1
Převod transformátoru: 4000/1A
Jmenovitý výkon: 15 VA
Třída přesnosti: 0.5
Jmenovitý výkon: 15 VA; Třída přesnosti: 0.5
Převod transformátoru: 4000/5A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1
Převod transformátoru: 4000/5A
Jmenovitý výkon: 30 VA;
Třída přesnosti: 0.5
Převod transformátoru: 4000/5AJmenovitý výkon: 45 VA;
Třída přesnosti: 0.5
Převod transformátoru: 5000/1A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0.5
Převod transformátoru: 5000/1A
Jmenovitý výkon: 15 VA
Třída přesnosti: 1
Převod transformátoru: 5000/1A
Jmenovitý výkon: 30VA
Třída přesnosti: 1
Volitelné příslušenství k ASK 129.10 - Měřicí transformátor proudu násuvný
Zjistit více
Zjistit více
Zjistit více
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 1000 do 7500 A, sekundární proud 1 nebo 5 A, jmenovité výkony 5 až 45 VA, k dodání ve třídách přesnosti 0,5 a 1.
Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární pas | 120x90 mm |
---|---|
Šířka | 250 mm |
Parametry variant k ASK 129.10 - Měřicí transformátor proudu násuvný
