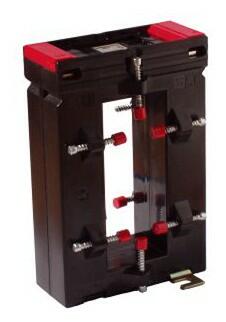

ASK 103.41 2U - Měřicí transformátor proudu s přepínatelným vinutím
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Varianty k produktu ASK 103.41 2U - Měřicí transformátor proudu s přepínatelným vinutím (12)
Převod transformátoru: 1000-500/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1000-500/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1200-600/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1200-600/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
Převod transformátoru: 1500-750/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Převod transformátoru: 2000-1000/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Převod transformátoru: 2000-1000/1 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
Převod transformátoru: 2000-1000/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
Popis výrobku
Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 1000 - 500 A až 2000 - 1000 A. Sekundární proud 1 nebo 5 A, jmenovité výkony 5 až 30 VA. K dodání ve třídě přesnosti 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C

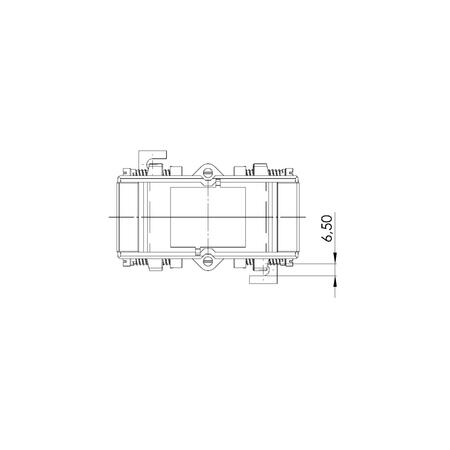

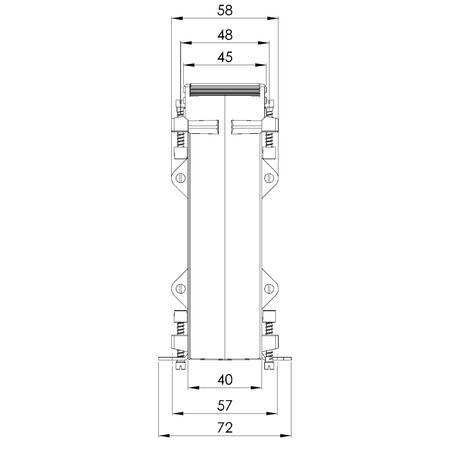

Technické údaje
Parametry

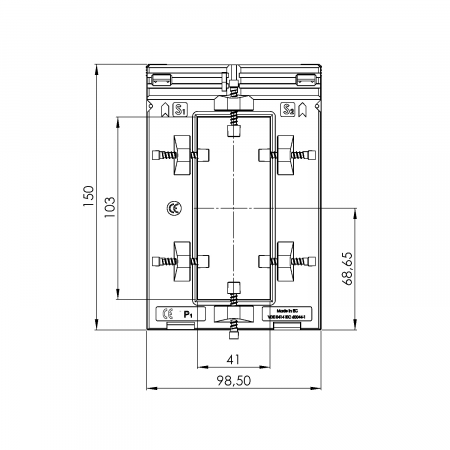

Primární pas | 103x41 mm |
---|---|
Šířka | 99 mm |
Parametry variant k ASK 103.41 2U - Měřicí transformátor proudu s přepínatelným vinutím
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | ||
1000-500 A | 5-2.5 VA | 97081 | 97281 |
1200-600 A | 5-2.5 VA | 97082 | 97282 |
1500-750 A | 10-5 VA | 97083 | 97283 |
15-7.5 VA | 97084 | 97284 | |
2000-1000 A | 15-7.5 VA | 97085 | 97285 |
30-15 VA | 97086 | 97286 |
