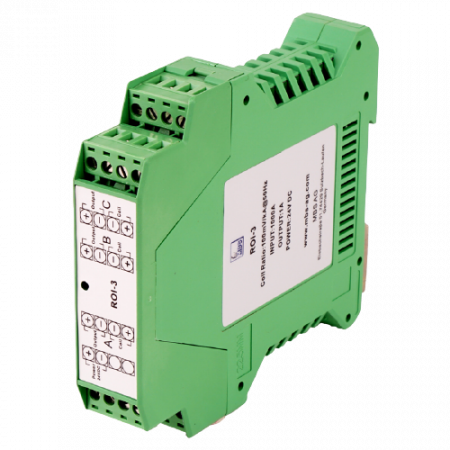

ROI-3 - integrátor pro flexibilní proudové senzory FASK
Pro získání standardní hodnoty signálu z Rogowského cívek a pro zajištění kompatibility s běžnými měřicími zařízeními je nutný integrační obvod.
Integrátor ROI-3 disponuje vstupy pro tři cívky, jejichž signál převádí na hodnotu 1 A. Integrátor sestává z aktivního elektronického obvodu se zanedbatelným posunem a dobrou linearitou.
Dotaz na produktPorovnat
Varianty k produktu ROI-3 - integrátor pro flexibilní proudové senzory FASK (9)
Převodní poměr: 0,25 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 0,4 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 0,63 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 1 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 1,5 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 2 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 4 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 6 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Převodní poměr: 10 kA/1 A
Jmenovitý výstup: 1 A AC rms
Max. výstup: 1,5 A AC rms
Napájení: 24 V DC
Volitelné příslušenství k ROI-3 - integrátor pro flexibilní proudové senzory FASK
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 100 mm; délka kabelu 10 m.
Zjistit více
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 100 mm; délka kabelu 3 m.
Zjistit více
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 100 mm; délka kabelu 5 m.
Zjistit více
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 150 mm; délka kabelu 10 m.
Zjistit více
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 150 mm; délka kabelu 3 m.
Zjistit více
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 200 mm; délka kabelu 3 m.
Zjistit více
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 200 mm; délka kabelu 10 m.
Zjistit více
Výstup: 100 mV/kA @ 50 Hz.
Vnitřní průměr 300 mm; délka kabelu 3 m.
Zjistit více
Popis výrobku
Výhody ROI-3
• Kompaktní pouzdro pro připojení tří cívek FASK
• ROI-3 neměří stejnosměrné proudy ve spojení s FASK, ale na rozdíl od proudového transformátoru dokáže měřit přesně střídavou složku, i v případě přítomnosti velké superponované stejnosměrné složky, protože absence železného jádra nezpůsobuje nasycení. Tato funkce je zvláště užitečná pro měření zvlněných proudů, například v systémech nabíjení baterií.
• Integrátor má relativně dobrou frekvenční odezvu.
Signál výstupního napětí pasivní Rogowského cívky je úměrný frekvenci měřeného proudu. Integrovaný ekvalizér integrátoru zaručuje signál, který je vůči primárnímu proudu lineární v širokém frekvenčním rozsahu.
Při objednávce ve spojení s Rogowského cívkou FASK je třeba specifikovat její primární jmenovitý proud. Výsledkem je pevný transformační poměr jako u běžného transformátoru proudu (např. 1 000/1 A). Primární rozsah měření 0-1 000 A je transformován na sekundární rozsah hodnot 0-1 A.
Rozšířené informace
Specifikace integrátoru ROI-3
|
Počet měřicích vstupů |
3 |
|
Jmenovitý výstupní signál |
1 A AC rms |
|
Maximální výstupní signál (při přetížení) |
1,5 A AC rms |
|
Primární jmenovité proudy senzoru (kA) |
0,25; 0,4; 0,63; 1; 1,5; 2; 4; 6; 10 |
|
Přesnost převodového poměru |
0,5 % při 1 % (≥10 A) až 110 % primárního jmenovitého proudu při 25 °C |
|
Fázový posun |
≤ 0,5 ° |
|
Chyba linearity |
± 0,2 % z měřené hodnoty (při 10–120 % jmenovitého proudu) |
|
Frekvenční rozsah |
30 Hz – 5 kHz |
|
Maximální zátěž na fázi |
0,5 Ω |
|
Spotřeba energie |
10 W |
|
Výstup při 0 A (nulový drift) |
≤ 0,01A |
|
Teplotní drift |
200 ppm/K |
|
Hmotnost |
185 g |
|
Rozměry |
114 x 100 x 22,5 mm |
|
Napájecí napětí |
24 V DC |
|
Pracovní teplota |
od -30 do +70 °C |
|
Skladovací teplota |
od -30 do +70 °C |
|
Relativní vlhkost vzduchu |
max. 80 % bez kondenzace |
|
Stupeň krytí |
IP 20 |
|
Certifikace |
CE |
Objednací čísla integrátoru ROI-3
|
Převodní poměr (kA) / 1 A |
0,25 |
0,4 |
0,63 |
1 |
1,5 |
2 |
4 |
6 |
10 |
|
Obj. číslo |
121-10101 |
121-10102 |
121-10103 |
121-10104 |
121-10105 |
121-10106 |
121-10107 |
121-10108 |
121-10109 |
Technické údaje
Parametry
| Třída přesnosti | 0.5 |
|---|---|
| Sekundární proud | 1 A |
