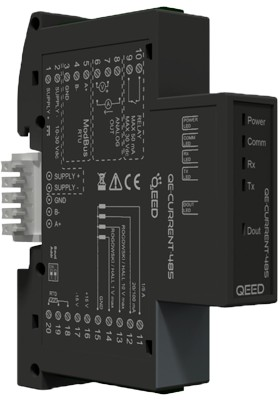

QE-485 univerzální měřicí převodník U/I
Univerzální převodník proudu a napětí QE-485 je řešením typu „vše v jednom“ pro všechna vaše měření, monitorování a analýzy.
Umožňuje připojení Rogowského cívek, proudových transformátorů, měřicích převodníků a Hallových snímačů. K dispozici je také možnost sledování teploty. Na výstupní straně poskytuje převodník volně konfigurovatelný analogový výstup, digitální výstup a také rozhraní RS485 Modbus RTU.
Dotaz na produktPorovnat
Varianty k produktu QE-485 univerzální měřicí převodník U/I (2)
a RS485 Modbus výstupem. Slouží k měření RMS, AC/DC, průměru
minima a maxima a frekvence.
analogový a RS485 Modbus výstup . Oproti standardní verzi 485 měří
až do 63. harmonického zkreslení a vnitřní teplotu pro měření panelu.
Volitelné příslušenství k QE-485 univerzální měřicí převodník U/I
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 10 m
Zjistit více
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 3 m
Zjistit více
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 5 m
Zjistit více
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 150 mm
Délka kabelu: 10 m
Zjistit více
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 150 mm
Délka kabelu: 3 m
Zjistit více
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 200 mm
Délka kabelu: 3 m
Zjistit více
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 200 mm
Délka kabelu: 10 m
Zjistit více
Výstup: 100 mV/kA; 50Hz
Vnitřní průměr: 300 mm
Délka kabelu: 3 m
Zjistit více
Výstup: 100 mV/kA; 50Hz
Vnitřní průměr: 300 mm
Délka kabelu: 10 m
Zjistit více
Popis výrobku
Vlastnosti a výhody převodníku QE-485
- flexibilní využití díky jednoduché konfiguraci pomocí bezplatného software (ke stažení na www.mbs-ag.com)
- snadná instalace na DIN lištu
- pomocné napájecí napětí 10-30 VDC
- spotřeba max. 2,5 VA
Převodník disponuje vstupy pro:
- Rogowského cívky
- měřicí transformátory proudu s převodem /5 A nebo /1 A
- napětí ± 10 Vpk nebo ± 1 Vpk (špičkové napětí)
- proudový transformátor se sekundárním napětím 333 mV
- převodníky s výstupem 20 mA nebo 100 mA AC / DC
- univerzální proudové senzory (Hallův snímač) ± 15 VDC
- dodatečné měření teploty (PT100 nebo NTC)
Výstupy převodníku:
- RS485 Modbus RTU
- 0 ... 10 V / 0 ... 20 mA (volně konfigurovatelné)
- Relé OptoMOS, max. 50 mA; max. 30 VDC
Rozšířené informace
/p>
Přesnost měřicích vstupů
|
Vstup |
Činitel výkyvu |
Chyba měření |
Teplotní součinitel |
Frekvenční rozsah |
|
1/5 A |
4 (pro 5 A) |
50 mA ... 250 mA: ±1 % 250 mA ... 5 A: ±0,5 % |
|
> 2 kHz |
|
20/100 mA |
4 (pro 100 mA) |
1 mA ... 5 mA: ±1 % 5 mA ... 100 mA: ±0,5 % |
||
|
± 1 Vpk |
- |
10 mV ... 50 mV: ±1 % 50 mV ... 1 V: ±0,5 % |
||
|
± 10 Vpk |
- |
100 mV ... 500 mV: ±1 % 500 mV ... 10 V: ±0,5 % |
> 800 Hz |
Měřené veličiny / objednací čísla převodníku QE-485
|
Objednací číslo |
120-00001 |
120-00002 |
|
IRMS |
• |
• |
|
max. IRMS |
• |
• |
|
min. IRMS |
• |
• |
|
Ø IRMS |
• |
• |
|
Ah (IRMS) |
• |
• |
|
IDC |
• |
• |
|
max. IDC |
• |
• |
|
min. IDC |
• |
• |
|
Ø. IDC |
• |
• |
|
Ah (IDC) |
• |
• |
|
IAC |
• |
• |
|
max. IAC |
• |
• |
|
min. IAC |
• |
• |
|
Ø. IAC |
• |
• |
|
Ah (IAC) |
• |
• |
|
Hz |
• |
• |
|
Činitel výkyvu |
• |
• |
|
IPK |
|
• |
|
THD |
|
• |
|
Teplota |
• |
• |
|
Vnitřní teplota |
|
• |
|
Měření až do 63. harmonické |
|
• |
Technické údaje
|
Pracovní teplota |
od -10 do +60 °C |
|
Skladovací teplota |
od -40 do +85 °C |
|
Relativní vlhkost vzduchu |
10-90 % bez kondenzace |
|
Povolená nadmořská výška pro provoz |
≤ 2 000 m |
|
Třída ochrany |
IP20 |
|
Vzorkovací frekvence |
6400 Hz @ 50 Hz |
|
Přesnost analogového výstupu |
0,1 % |
|
Přenosová rychlost |
1200 ... 115 200 Baud (standard: 9600 Baud) |
|
Hmotnost |
cca 55 g |
