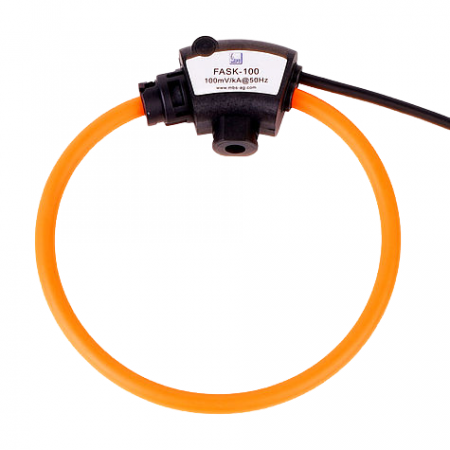

FASK - Flexibilní proudové senzory (Rogowského cívky) s děleným jádrem pro primární proudy do 10 kA
Flexibilní proudové senzory typu FASK byly navrženy pro precizní měření širokých rozsahů AC proudů, pulzních DC proudů či zkreslených průběhů proudů. Taktéž lze měřit AC proudy v širokém dynamickém rozsahu od 1 Hz až do 100 kHz.
Kromě běžných transformátorů proudu lze pro měření proudu použít také flexibilní proudové senzory – Rogowského cívky. Tyto senzory mohou být jednoduše připojeny k primárnímu vodiči, aniž by bylo nutné rozpojit měřený obvod. Vzhledem k ohebnosti a konstrukci jsou ideální pro použití ve stísněných prostorech nebo pro měření na nepravidelných svazcích tvořených z více vodičů.
Dotaz na produktPorovnat
Varianty k produktu FASK - Flexibilní proudové senzory (Rogowského cívky) s děleným jádrem pro primární proudy do 10 kA (9)
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 5 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 100 mm
Délka kabelu: 10 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 150 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 150 mm
Délka kabelu: 10 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 200 mm
Délka kabelu: 10 m
Výstup: 100 mV/kA; 50 Hz
Vnitřní průměr: 200 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50Hz
Vnitřní průměr: 300 mm
Délka kabelu: 3 m
Výstup: 100 mV/kA; 50Hz
Vnitřní průměr: 300 mm
Délka kabelu: 10 m
Popis výrobku

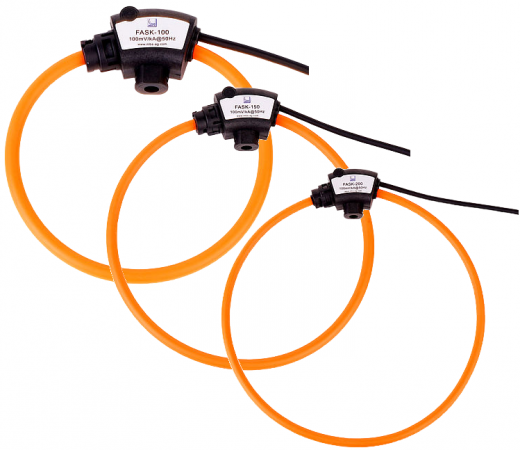

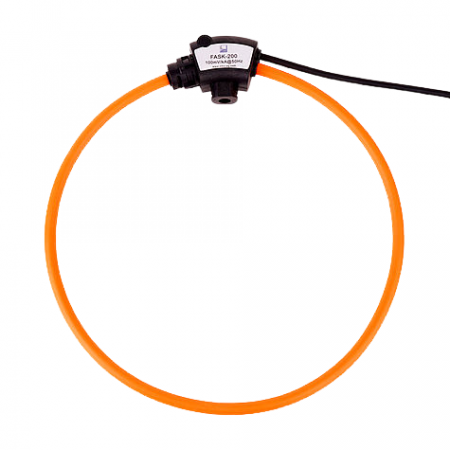

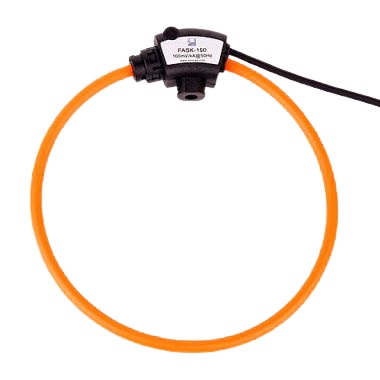

Senzory výrobce MBS jsou reprezentovány výrobní řadou FASK a jsou nabízeny ve čtyřech různých průměrech (100, 150, 200 a 300 mm). Pozice umístění primárního vodiče uvnitř každé Rogowského cívky má vliv na přesnost. Řada FASK je designována tak, aby byla nejmenší chyba měření nejblíže uzávěru cívky, a tedy v oblasti možnosti fixace.
Výhody senzorů FASK 100, 150, 200 a 300

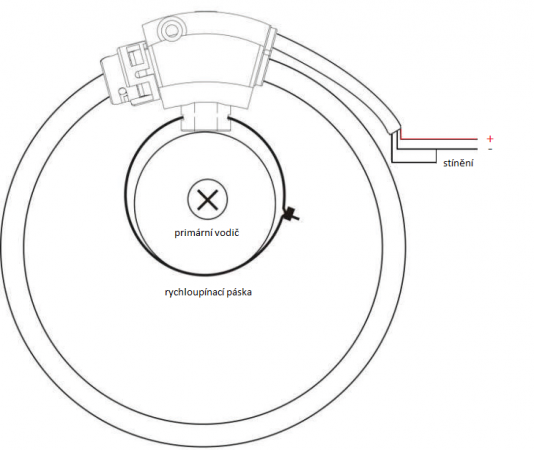

- Na uzávěru cívky se nachází otvor pro uchycení primárního vodiče pomocí rychloupínací pásky, která zajistí optimální pozici uchycení primárního vodiče nebo svazku vodičů.
- Cívky jsou zcela stíněné a jsou tak do značné míry chráněny před rušením.
- Díky dobré linearitě cívky lze přesně měřit i menší primární proudy hluboko pod 1 kA.
- Senzory mají fázovou chybu mezi -0,4 a -0,5 stupňů, a proto je možné použít v měřicím zařízení pevný korekční faktor.
- Použité materiály umožňují použití při velmi drsných teplotách okolí.
- Cívky nevytvářejí žádné odpadní teplo.
- Délku přívodního kabelu lze zkrátit dle libosti bez ztráty přesnosti.
- Nehrozí žádné nebezpečí ze strany měřeného obvodu.
Rozšířené informace

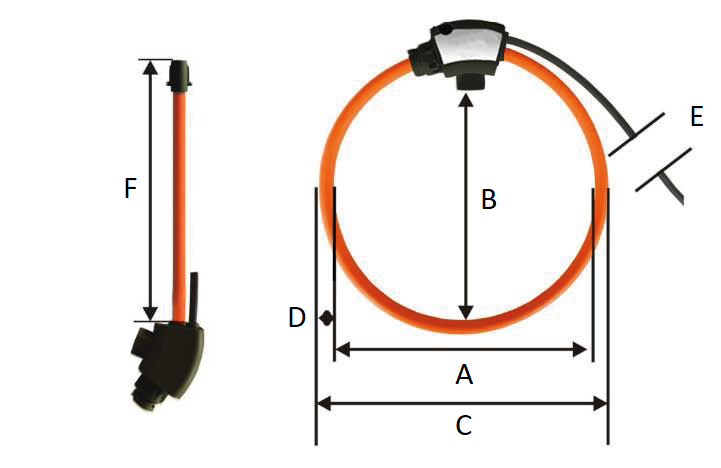

Rozměry senzorů FASK
Tabulka rozměrů senzorů FASK
|
Rozměr |
Parametr cívky |
FASK 100 |
FASK 150 |
FASK 200 |
FASK 300 |
|
A |
Vnitřní rozměr A smyčky |
135 mm |
165 mm |
210 mm |
310 mm |
|
B |
Vnitřní rozměr B smyčky |
100 mm |
150 mm |
200 mm |
300 mm |
|
C |
Vnější rozměr smyčky |
151 mm |
181 mm |
226 mm |
326 mm |
|
D |
Průměr cívky |
8 mm |
|||
|
E |
Délka přívodního kabelu |
3 / 5 / 10 m |
3 / 10 m |
||
|
F |
Délka rozepnuté cívky |
395 mm |
525 mm |
665 mm |
965 mm |
Technické parametry
| Model | Jmenovitý proud | Hmotnost | Převod | Chyba měření | Fázový posun | Maximální měřený proud | Odpor cívky | Teplotní koeficient | Chyba pozice uchycení | Chyba linearity | Frekvenční rozsah | Pracovní teplota | Skladovací teplota |
| FASK 100 | 1 kA | cca 100–160 g | 100 mV/kA @ 50 Hz | <0,5 % v poloze přímo u uzávěru při 25 °C | ≤ 0.5 ° (30 úhlových minut) | 100 kA | 100–250 Ohm | 400 ppm/K | ± 1 % | ± 0,2 % z měřené hodnoty | 1 Hz – 100 kHz (-3 dB) | od -30 do +80 °C | od -40 do +90 °C |
| FASK 150 | 3 kA | ||||||||||||
| FASK 200 | 6 kA | ||||||||||||
| FASK 300 | 10 kA |
Použité materiály a bezpečnost
|
Materiál cívky a kabelu |
Termoplastická guma s nízkou hořlavostí dle UL 94 V-0 |
|
Materiál uzávěru |
Polyamid PA6 s nízkou hořlavostí dle UL 94 V-0 |
|
Stínění |
Cívka i přívodní kabel 100 % |
|
Certifikace |
CE, vyhovuje EMC EN 61326-1: 2006 |
|
Stupeň krytí |
IP 68 |
|
Izolační napětí cívky |
3 kV |
|
Izolační napětí přívodního kabelu |
1 kV |
|
Kategorie |
1000 V CAT III; 600 V CAT IV |
Objednací čísla senzorů FASK
|
Typ |
FASK 100 |
FASK 150 |
FASK 200 |
FASK 300 |
|||||
|
Délka kabelu |
3 m |
5 m |
10 m |
3 m |
10 m |
3 m |
10 m |
3 m |
10 m |
|
Obj. číslo |
121-10001 |
121-10002 |
121-10006 |
121-10003 |
121-10007 |
121-10004 |
121-10008 |
121-10005 |
121-10009 |
Technické údaje
Parametry
| Třída přesnosti | 0.5 |
|---|---|
| Výstup | 100 mV/kA |
|
Model |
FASK 100 |
FASK 150 |
FASK 200 |
FASK 300 |
|
Jmenovitý proud |
1 kA |
3 kA |
6 kA |
10 kA |
|
Hmotnost |
cca 100–160 g |
|||
|
Převod |
100 mV/kA @ 50 Hz |
|||
|
Chyba měření |
<0,5 % v poloze přímo u uzávěru při 25 °C |
|||
|
Fázový posun |
≤ 0.5 ° (30 úhlových minut) |
|||
|
Maximální měřený proud |
100 kA |
|||
|
Odpor cívky |
100–250 Ohm |
|||
|
Teplotní koeficient |
400 ppm/K |
|||
|
Chyba pozice uchycení |
± 1 % |
|||
|
Chyba linearity |
± 0,2 % z měřené hodnoty |
|||
|
Frekvenční rozsah |
1 Hz – 100 kHz (-3 dB) |
|||
|
Pracovní teplota |
od -30 do +80 °C |
|||
|
Skladovací teplota |
od -40 do +90 °C |
|||
