Kompenzační transformátory proudu - proudové senzory

Datum: 12.06.2019

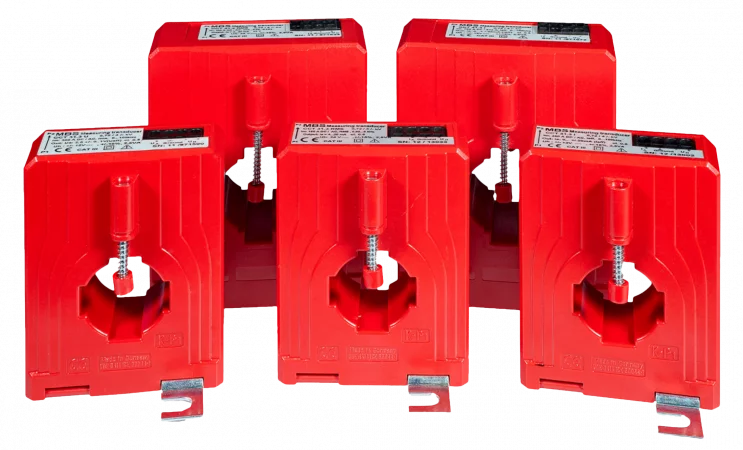

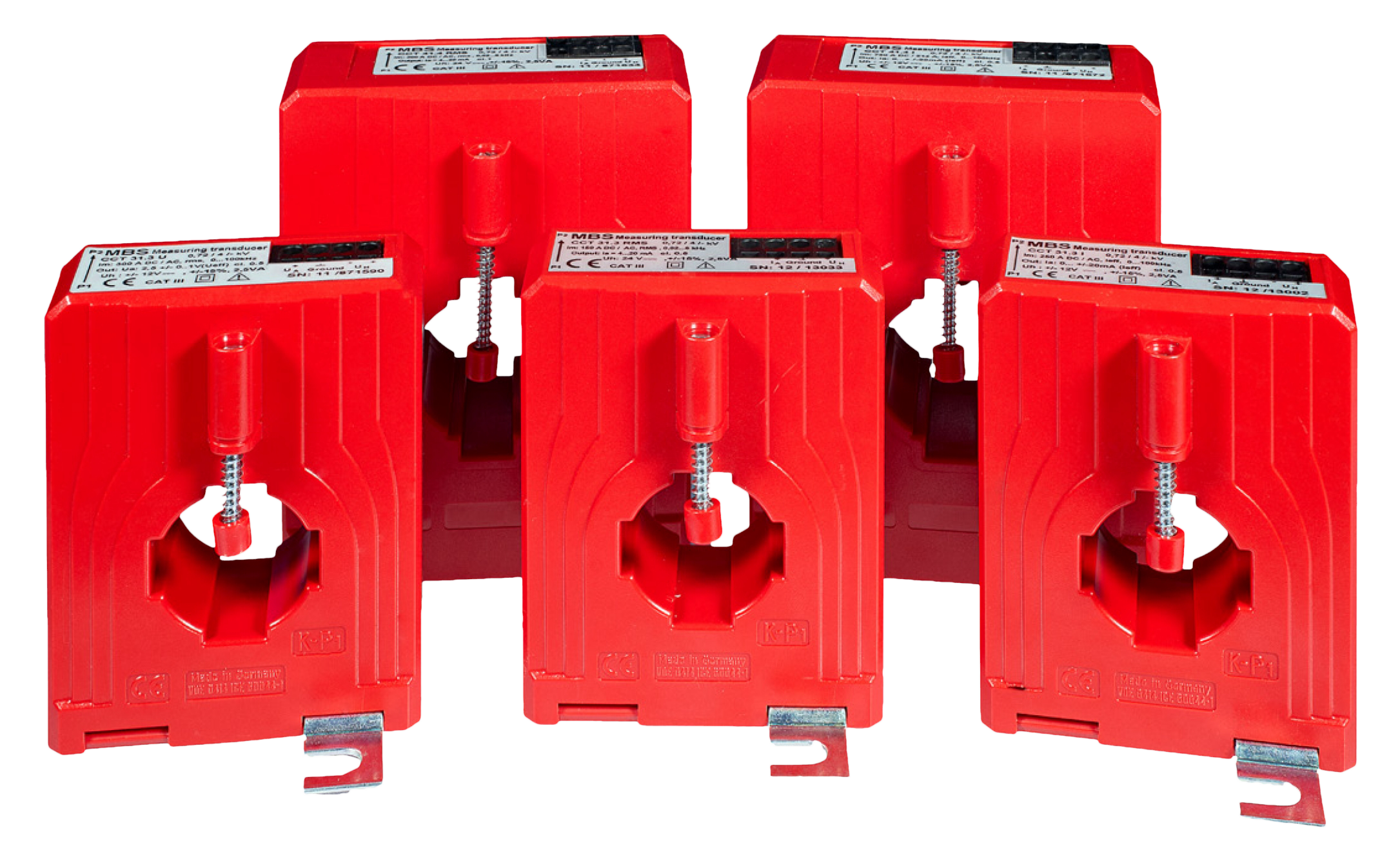

Důležitým procesem k odhalení nežádoucích a škodlivých jevů je měření a analýza kvality elektrické energie. Díky tomu předejdeme možnostem vzniku problémů a škod na elektrických zařízeních. Firma MBS AG pro vyřešení tohoto problému vyvinula kompenzační transformátory proudu s označením CCT.

Tyto CCT umožňují měření nejen střídavých (AC), ale i stejnosměrných (DC) proudů. Jsou také ideálním řešením pro měření nesinusových a zkreslených signálů elektrické sítě. Měření stejnosměrných proudů je zajištěno hallovým senzorem. Výstupní signál lze přímo zapojit do ampérmetru, analyzátoru sítě, osciloskopu, PLC a podobných zařízení. CCT jsou v souladu s normami DIN EN 50178 / VDE 0160 a DIN EN 61010-1. Velkou výhodou je nízká spotřeba elektrické energie a to ≤ 2,5 VA.

Konstrukčně jsou CCT řešeny zapouzdřením v polyuretanové pryskyřici, zajišťující vysokou mechanickou a klimatickou odolnost. Použitý materiál odpovídá tepelné třídě E.

Připojení sekundární strany je řešeno bezšroubovou svorkovnicí pro vodiče o průřezu 0,08…2,5 mm2.

Montáž transformátoru je řešena přímou montáží na primární pas nebo vodič pomocí rychloupínací příchytky, upevněním na sběrnici pomocí fixačních šroubů a upevňovacích patek, které jsou standardním příslušenstvím nebo možností upevnění na DIN lištu 35 mm.



CCT jsou nabízeny ve dvou rozměrech a třech technických provedeních:

Rozměry CCT:


CCT 31.3
-Sběrnice: 30x10 mm
-Primární vodič Ø: 28 mm
-Šířka: 70 mm
-Výška: 92 mm
-Hloubka: 48 mm


CCT 41.4
-Sběrnice: 40x10 mm, 30x15 mm
-Primární vodič Ø: 31,5 mm
-Šířka: 90 mm
-Výška: 115 mm
-Hloubka: 58,5 mm

Technické údaje společné pro všechny CCT:
-Měřicí rozsah:
CCT 31.3: 0…300 A AC / DC
CCT 41.4: 0…500 A AC / DC
-Maximální provozní napětí: 0,72 kV, Ueff
-Zkušební izolační napětí: 6,4 kV, Ueff, 50 Hz, 5 sec., mezi primárním vodičem a měřicím výstupem / krytem 3 kV, Ueff, 50 Hz, 1 min.
-Provozní teplota: -25°C…+60°C
-Vlhkost vzduchu: 0…95% rH, nekondenzující



Technické provedení CCT:
1) CCT RMS
Efektivní hodnota měřeného primárního proudu (IeRMS) je v rozsahu 0-100% IeRMS lineárně transformována na výstupní DC proudový signál (IA) v rozsahu 4-20 mA. Detekování špiček v měřeném primárním obvodu je zajištěno tzv. faktorem výkyvu, kdy dojde ke zvýšení výstupního proudového signálu až o čtyřnásobek, podle velikosti špičky.

Technické údaje CCT RMS:
-Frekvenční rozsah: DC / AC 20 Hz…6 kHz
-Proudový výstup: 4…20 mA DC RMS

2) CCT I
Měřený primární proud (Ie) v rozsahu 0-100% Ie je transformován na výstupní DC proudový signál (Ia) v rozsahu 0…±20 mA pro efektivní hodnotu měřeného proudu (Ieff AC) nebo pro měřený DC proud. Detekování špiček v měřeném primárním AC proudu je zajištěno zvýšením výstupního DC signálu na hodnotu ±28,2843 mA.

Technické údaje CCT I:
-Frekvenční rozsah: DC / AC 0 Hz…100kHz
-Proudový výstup pro AC primární proudy: 0…±20 mA DC, ±28,2843 mA DC (Peak-Peak)
-Proudový výstup pro DC primární proudy: 0…±20 mA DC

3) CCT U
Měřený primární proud (Ie) je v rozsahu 0-100% Ie transformován na výstupní napěťový signál (Ua) v rozsahu 2,5 ± 1V DC pro efektivní hodnotu měřeného primárního proudu (Ieff AC). Detekování špiček v měřeném primárním proudu je zajištěno zvýšením výstupního DC signálu na hodnotu 2,5 ± 1,414 V.

Technické údaje CCT U:
-Frekvenční rozsah: DC / AC 0 Hz…100 kHz
-Napěťový výstup pro AC primární proudy: 2,5 ± 1 V DC, ±1,414 V DC (Peak-Peak)
-Napěťový výstup pro DC primární proudy: 2,5 ± 1 V DC
