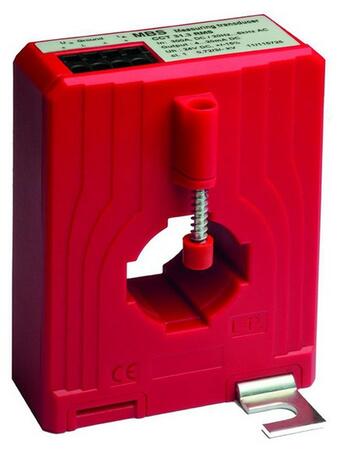

CCT 31.3 I - AC/DC proudový snímač s proudovým výstupem

Primární jm. proud: 0...300 A AC/DC
Primární vodič Ø: max 28 mm
Primární pas: 30 x 10 mm

Cena 6 998 Kč
8 467,58 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu CCT 31.3 I - AC/DC proudový snímač s proudovým výstupem (6)

Filtrace
Primární jmenovitý proud
CCT 31.3 I; 100A/0…+/-20mA; tř.0,5 Proudový senzor
Proudový senzor
CCT 31.3 I; 100A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 100A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10003
EAN: 4061701350838
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 998 Kč/ks
8 467,58 Kč s DPH
Porovnání
+-
Košík
CCT 31.3 I; 150A/0…+/-20mA; tř.0,5 Proudový senzor
Proudový senzor
CCT 31.3 I; 150A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 150A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10005
EAN: 4061701350845
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 998 Kč/ks
8 467,58 Kč s DPH
Porovnání
+-
Košík
CCT 31.3 I; 200A/0…+/-20mA; tř.0,5 Proudový senzor
Proudový senzor
CCT 31.3 I; 200A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 200A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10006
EAN: 4061701350852
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 998 Kč/ks
8 467,58 Kč s DPH
Porovnání
+-
Košík
CCT 31.3 I; 250A/0…+/-20mA; tř.0,5 Proudový senzor
Proudový senzor
CCT 31.3 I; 250A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10007
EAN: 4061701350869
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 998 Kč/ks
8 467,58 Kč s DPH
Porovnání
+-
Košík
CCT 31.3 I; 300A/0…+/-20mA; tř.0,5 Proudový senzor
Proudový senzor
CCT 31.3 I; 300A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10008
EAN: 4061701350876
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 998 Kč/ks
8 467,58 Kč s DPH
Porovnání
+-
Košík
CCT 31.3 I; 50A/0…+/-20mA; tř.0,5 Proudový senzor
Proudový senzor
CCT 31.3 I; 50A/0…+/-20mA; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 50A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1101-10001
EAN: 4061701350821
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 998 Kč/ks
8 467,58 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Proudový transformátor pro měření stejnosměrných i střídavých primárních proudů v rozsahu 0 až 300 A. Vhodné pro měření nesinusových a zkreslených elektrických sítí nebo jako měřicí převodník pro přímé zapojení do vstupů PLC.

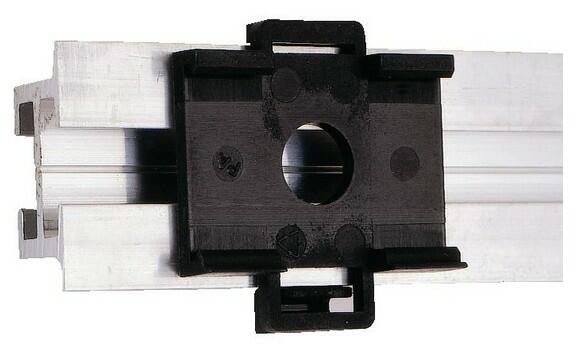

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Pro upevnění primárních vodičů nebo pasů je možno použít rychloupínací příchytku.



Obecné vlastnosti

  • Kmitočtový rozsah: DC, resp. AC 0Hz - 100kHz, faktor výkyvu ≤ 4 (crest factor)
  • Proudový výstup, AC vstup: 0 ... 20 mA Ieff, (± 28,2843 mA IPeak)
  • Proudový výstup, DC vstup: 0 ... ±20 mA
  • Max. odpor zátěže proudového výstupu: RB ≥ 100 kΩ
  • Omezení výstupního signálu při přetížení: < 25 mA
  • Přesnost: ± 0,5%
  • Max. provozní napětí Um: 0,72 kV, Ueff
  • Zkušební izolační napětí: 6,4 kV, Ueff, 50 Hz, 5 sek.
  • Pomocné napětí: 24 V DC, ± 15 %, < 70 mA
  • Doba odezvy (90% IPN, di/dt = 100 A / µs): ≤ 1 µs (typ. 150 ns)
  • Rychlost nárustu signálu di/dt: < 100 A / µs
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Max. teplota primárního vodiče: 100°C
  • Rozsah provozních teplot: -25°C až +60°C; vlhkost 0...95%
  • Rozsah skladovacích teplot: -40°C až +90°C

Technické údaje

Parametry

Třída přesnosti0.5
Napájení24 V DC
Primární vodič Ø (max)28 mm
Primární pas30x10 mm
Šířka70 mm
