Nová řada proudových transformátorů CCT se širokofrekvenční škálou

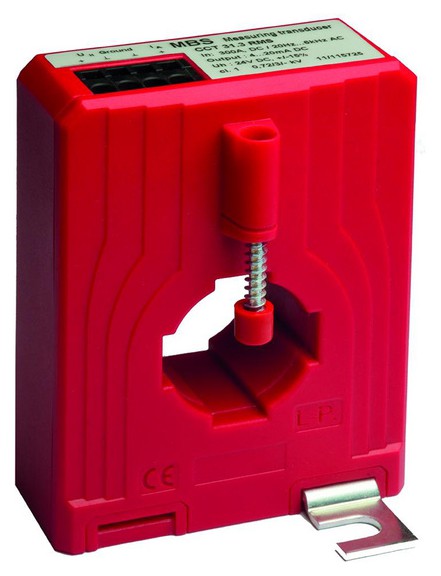

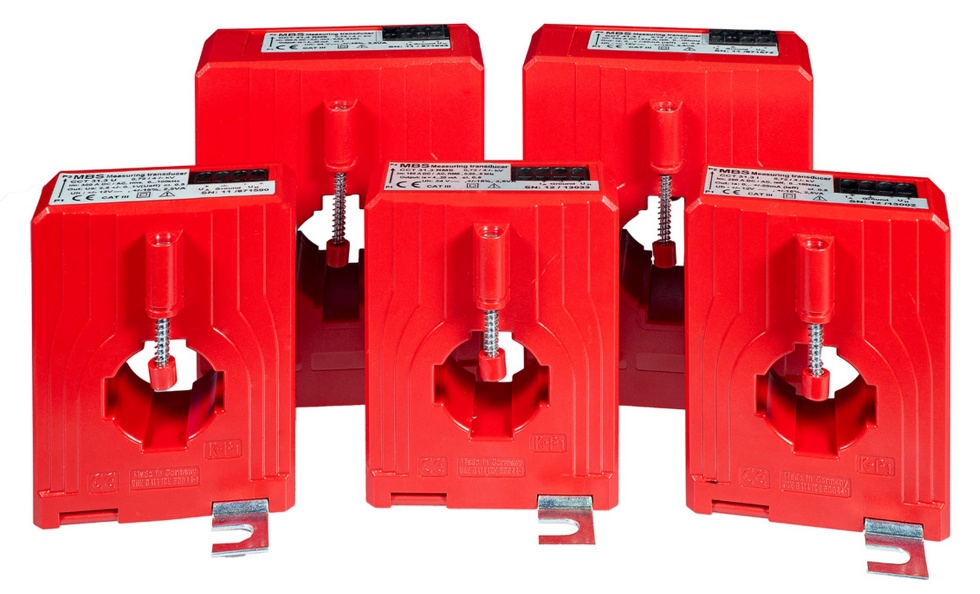

Nové převodníky proudu s transformátorem pro měření AC i DC proudů s označením série CCT 31.3 a CCT 41.4.
Elektrické parametry těchto dvou sérií jsou takřka stejné. Hlavním a značným rozdílem jsou měřicí rozsahy. U řady CCT 31.3 je rozsah proudu od 0A až do 300 A AC/DC, zatímco u řady CCT 41.4 je rozsah proudu od 0A až do 500A AC/DC. Mimo jiné mají tyto série mezi sebou i rozměrové hodnoty.
Jejich hlavní předností je schopnost měřit vysoké rozsahy frekvencí. U řady s označením RMS je frekvenční rozsah od 0Hz až do 6kHz AC/DC. U řad s označením I a U je tento rozsah znatelně vyšší, a to od hodnoty 0Hz až do 100kHz AC/DC! A aby toho nebylo málo, jejich faktor výkyvu (Crest-faktor) činí hodnotu ≤ 4 u RMS. To znamená, že transformátor je schopný zaznamenat až čtyřnásobnou maximální hodnotu měřeného signálu proti efektivní hodnotě bez toho, aby došlo k nesprávnému zpracování tohoto signálu.
Všechny potřebné a dodatečné informace se dozvíte v našem katalogu.
Řada CCT 31.3 a 41.4 - RMS s pomocným napájením 24 V DC poskytuje výstupní signál o hodnotě 4 – 20 mA.
Řada CCT 31.3 a 41.4 - I s pomocným napájením 12 V DC poskytuje výstupní signál o hodnotě 0 – 20 mA.
Řada CCT 31.3 a 41.4 - U s pomocným napájením 12 V DC poskytuje výstupní signál o hodnotě 2,5 ± 1V.
