CCT 31.3 U - AC/DC proudový snímač s napěťovým výstupem
Primární jm. proud: 0...300 A AC/DC
Primární vodič Ø: max 28 mm
Primární pas: 30 x 10 mm
Cena 7 025 Kč
8 500,25 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu CCT 31.3 U - AC/DC proudový snímač s napěťovým výstupem (6)
Filtrace
Primární jmenovitý proud
Proudový senzor
CCT 31.3 U; 100A/2,5 +/-1 V; tř.0,5Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 100A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 100A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10003
EAN: 4061701350890
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 025 Kč/ks
8 500,25 Kč s DPH
+-
Proudový senzor
CCT 31.3 U; 150A/2,5 +/-1 V; tř.0,5Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 150A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 150A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10005
EAN: 4061701350906
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 025 Kč/ks
8 500,25 Kč s DPH
+-
Proudový senzor
CCT 31.3 U; 200A/2,5 +/-1 V; tř.0,5Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 200A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 200A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10006
EAN: 4061701350913
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 025 Kč/ks
8 500,25 Kč s DPH
+-
Proudový senzor
CCT 31.3 U; 250A/2,5 +/-1 V; tř.0,5Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 250A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10007
EAN: 4061701350920
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 025 Kč/ks
8 500,25 Kč s DPH
+-
Proudový senzor
CCT 31.3 U; 300A/2,5 +/-1 V; tř.0,5Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 300A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10008
EAN: 4061701350937
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 025 Kč/ks
8 500,25 Kč s DPH
+-
Proudový senzor
CCT 31.3 U; 50A/2,5 +/-1 V; tř.0,5Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 50A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 30x10 mm
Převod transformátoru: 50A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10001
EAN: 4061701350883
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 025 Kč/ks
8 500,25 Kč s DPH
+-
Popis výrobku
Proudový transformátor pro měření stejnosměrných i střídavých primárních proudů v rozsahu 0 až 300 A. Vhodné pro měření nesinusových a zkreslených elektrických sítí nebo jako měřicí převodník pro přímé zapojení do vstupů PLC.
Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.

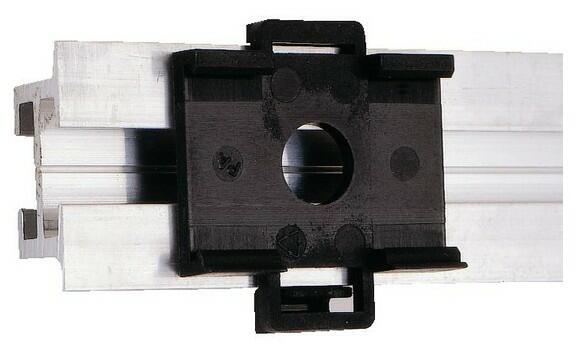

Pro upevnění primárních vodičů nebo pasů je možno použít rychloupínací příchytku.
Obecné vlastnosti
- Kmitočtový rozsah: DC, resp. AC 0Hz - 100kHz, faktor výkyvu ≤ 4 (crest factor)
- Napěťový výstup, AC vstup: 2,5 ± 1 V, Ueff, AC; 2,5 ± 1,414 V (Peak-Peak)
- Napěťový výstup, DC vstup: 2,5 ± 1 V, DC
- Max. odpor zátěže proudového výstupu: RB ≥ 100 kΩ
- Omezení výstupního signálu při přetížení: < 5 V
- Přesnost: ± 0,5%
- Max. provozní napětí Um: 0,72 kV, Ueff
- Zkušební izolační napětí: 6,4 kV, Ueff, 50 Hz, 5 sek.
- Pomocné napětí: 24 V DC, ± 15 %, < 70 mA
- Doba odezvy (90% IPN, di/dt = 100 A / µs): ≤ 1 µs (typ. 150 ns)
- Rychlost nárustu signálu di/dt: < 100 A / µs
- Třída izolace: E
- Stupeň krytí: IP 20
- Max. teplota primárního vodiče: 100°C
- Rozsah provozních teplot: -25°C až +60°C; vlhkost 0...95%
- Rozsah skladovacích teplot: -40°C až +90°C
Technické údaje
Parametry
| Třída přesnosti | 0.5 |
|---|---|
| Napájení | 24 V DC (22,6 - 26,4 V) |

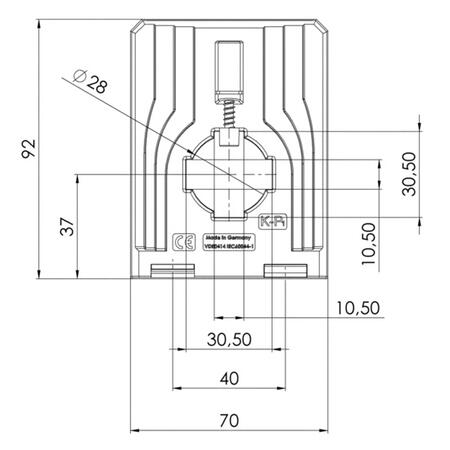

| Primární vodič Ø (max) | 28 mm |
| Primární pas | 30x10 mm |
| Šířka | 70 mm |
| Násuvné měřicí transformátory proudu s převodníky | |
