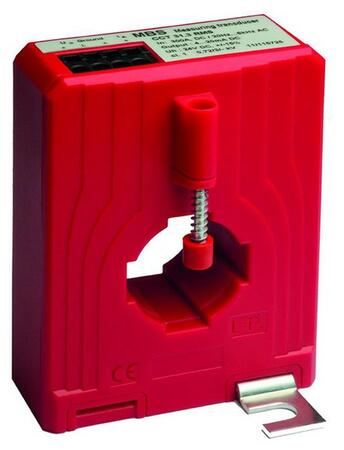

CCT 41.4 U - AC/DC proudový snímač s napěťovým výstupem

Popis výrobku

Proudový transformátor pro měření stejnosměrných i střídavých primárních proudů v rozsahu 0 až 500 A. Vhodné pro měření nesinusových a zkreslených elektrických sítí nebo jako měřicí převodník pro přímé zapojení do vstupů PLC.

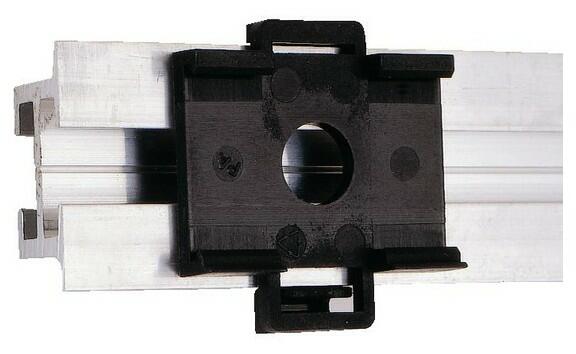

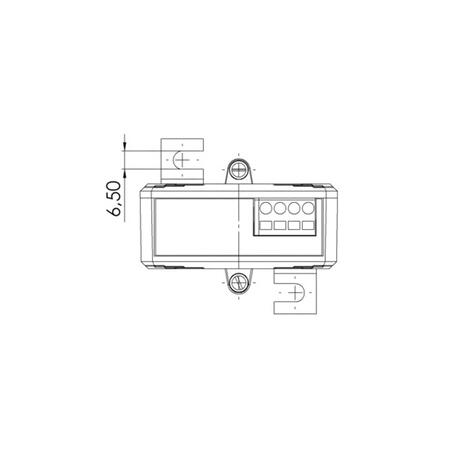

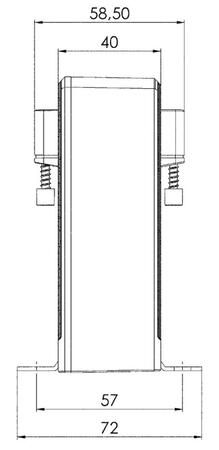

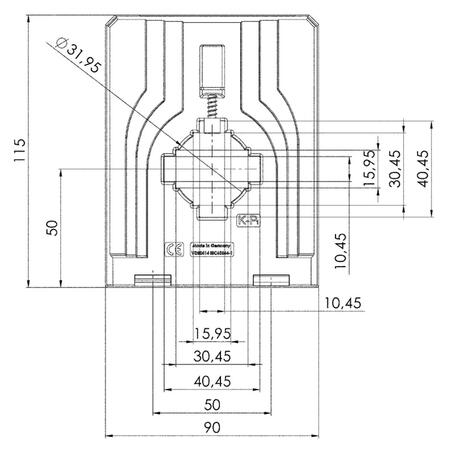

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Pro upevnění primárních vodičů nebo pasů je možno použít rychloupínací příchytku.

Obecné vlastnosti

• Kmitočtový rozsah: DC, resp. AC 0Hz - 100kHz, faktor výkyvu ≤ 4 (crest factor)
• Napěťový výstup, AC vstup: 2,5 ± 1 V, U_eff, AC; 2,5 ± 1,414 V (Peak-Peak)
• Napěťový výstup, DC vstup: 2,5 ± 1 V, DC
• Max. odpor zátěže proudového výstupu: R_B ≥ 100 kΩ
• Omezení výstupního signálu při přetížení: < 5 V
• Přesnost: ± 0,5%
• Max. provozní napětí U_m: 0,72 kV, U_eff
• Zkušební izolační napětí: 6,4 kV, U_eff, 50 Hz, 5 sek.
• Pomocné napětí: 24 V DC, ± 15 %, < 70 mA
• Doba odezvy (90% I_PN, di/dt = 100 A / µs): ≤ 1 µs (typ. 150 ns)
• Rychlost nárustu signálu di/dt: < 100 A / µs
• Třída izolace: E
• Stupeň krytí: IP 20
• Max. teplota primárního vodiče: 100°C
• Rozsah provozních teplot: -25°C až +60°C; vlhkost 0...95%
• Rozsah skladovacích teplot: -40°C až +90°C
