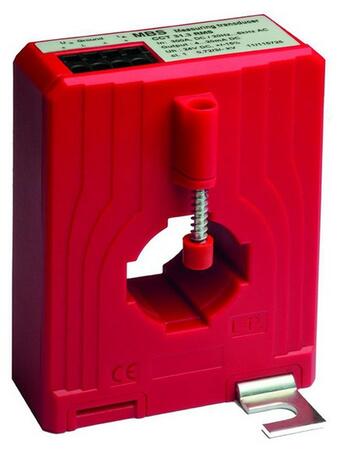

CCT 41.4 RMS - AC/DC proudový snímač s proudovým výstupem
Primární jm. proud: 0...500 A AC/DC

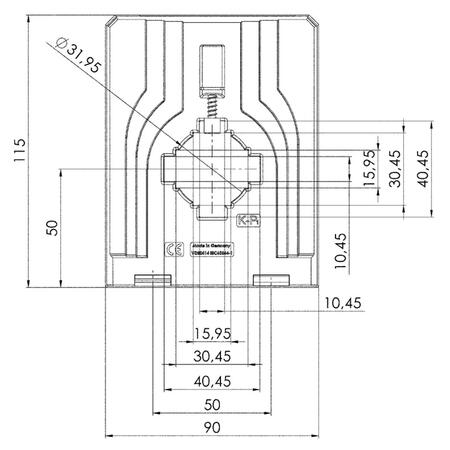

Primární vodič Ø: max 31,5 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 30 x 15 mm
Cena od 8 435 Kč
od 10 206,35 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu CCT 41.4 RMS - AC/DC proudový snímač s proudovým výstupem (6)
Filtrace
Primární jmenovitý proud
Primární pas
Další filtry
Primární pas:
Proudový senzor
CCT 41.4 RMS; 150A/4…20mA; tř.1Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 150A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 150A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1203-10005
EAN: 4061701351132
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 435 Kč/ks
10 206,35 Kč s DPH
+-
Proudový senzor
CCT 41.4 RMS; 200A/4…20mA; tř.1Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 200A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 200A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1203-10006
EAN: 4061701351149
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 435 Kč/ks
10 206,35 Kč s DPH
+-
Proudový senzor
CCT 41.4 RMS; 250A/4…20mA; tř.1Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 250A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 250A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1203-10007
EAN: 4061701351156
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 435 Kč/ks
10 206,35 Kč s DPH
+-
Proudový senzor
CCT 41.4 RMS; 300A/4…20mA; tř.1Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 300A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 300A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1203-10008
EAN: 4061701351163
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 435 Kč/ks
10 206,35 Kč s DPH
+-
Proudový senzor
CCT 41.4 RMS; 400A/4…20mA; tř.1Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 400A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 400A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1203-10009
EAN: 4061701351170
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 435 Kč/ks
10 206,35 Kč s DPH
+-
Proudový senzor
CCT 41.4 RMS; 500A/4…20mA; tř.1Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 500A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 500A/4…20mA
Třída přesnosti: 1
Pomocné napájení: 24 V DC
OBJ: 1203-10010
EAN: 4061701351187
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 820 Kč/ks
10 672,20 Kč s DPH
+-
Popis výrobku
Proudový transformátor pro měření stejnosměrných i střídavých primárních proudů v rozsahu 0 až 500 A. Vhodné pro měření nesinusových a zkreslených elektrických sítí nebo jako měřicí převodník pro přímé zapojení do vstupů PLC.

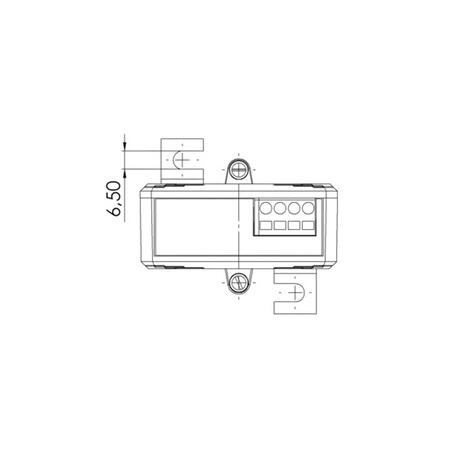

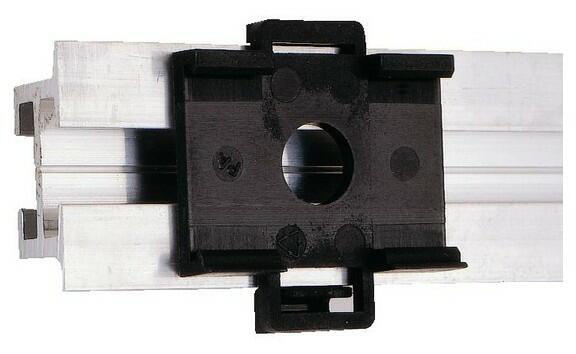

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Pro upevnění primárních vodičů nebo pasů je možno použít rychloupínací příchytku.
Obecné vlastnosti
- Kmitočtový rozsah: DC, resp. AC 20Hz - 6kHz, faktor výkyvu ≤ 4 (crest factor)
- Proudový výstup, AC vstup: 4 ... 20 mA DC, měření RMS
- Max. odpor zátěže proudového výstupu: RB ≤ 500 Ω (UH = 24 V DC)
- Omezení výstupního signálu při přetížení: < 25 mA
- Přesnost: ± 1%
- Max. provozní napětí Um: 0,72 kV, Ueff
- Zkušební izolační napětí: 6,4 kV, Ueff, 50 Hz, 5 sek.
- Pomocné napětí: 24 V DC, ± 15 %, < 70 mA
- Doba odezvy (90% IPN, di/dt = 100 A / µs): ≤ 200 ms (typ. 150 ms)
- Rychlost nárustu signálu di/dt: < 100 A / µs
- Třída izolace: E
- Stupeň krytí: IP 20
- Max. teplota primárního vodiče: 100°C
- Rozsah provozních teplot: -25°C až +60°C; vlhkost 0...95%
- Rozsah skladovacích teplot: -40°C až +90°C
Technické údaje
Parametry
| Třída přesnosti | 1 |
|---|---|
| Napájení | 24 V DC (22,6 - 26,4 V) |
| Primární vodič Ø (max) | 31,5 mm |
| Primární pas | 40x10 mm 30x15 mm |

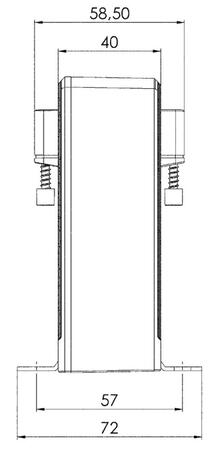

| Šířka | 90 mm |
| Násuvné měřicí transformátory proudu s převodníky | |
