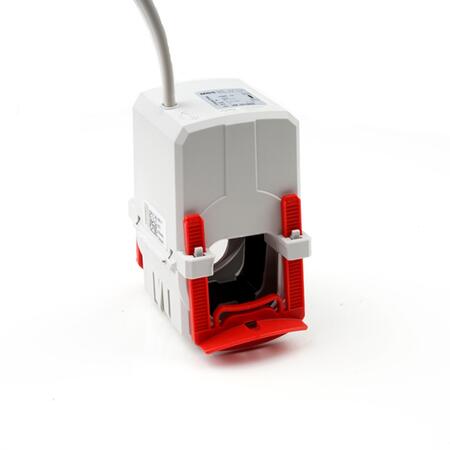

KBR 32 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel
Transformátory s děleným jádrem se nedají úředně ověřit (necejchují se) z důvodu, že dotyková plocha nemůže zaručit 100% spoj magnetického jádra.
Toto spojení by mohlo ovlivňovat přesnost měření.
Primární jm. proud: 100...600 A
Primární vodič Ø: max 32 mm
Šířka: 72,2 mm
Výška: 120,6 mm
Hloubka: 98,10 mm
Dotaz na produktPorovnat
Varianty k produktu KBR 32 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel (39)
Převod transformátoru: 100/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 3
Převod transformátoru: 150/5A
Jmenovitý výkon: 3VA
Třída přesnosti: 3
Převod transformátoru: 200/5A
Jmenovitý výkon: 3VA
Třída přesnosti: 3
Převod transformátoru: 250/5A
Jmenovitý výkon: 3VA
Třída přesnosti: 3
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 600/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 600/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
Převod transformátoru: 100A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
Převod transformátoru: 100A/4…20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
Převod transformátoru: 125/1A
Jmenovitý výkon: 3VA
Třída přesnosti: 3
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 3
Převod transformátoru: 125A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
Převod transformátoru: 125A/4…20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
Popis výrobku
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 100 do 600 A, sekundární proud 1 A nebo 5 A, jmenovité výkony 1,5 až 5 VA.
K dodání ve třídě přesnosti 1 a 3.
Transformátor KBR 32 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixovací spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým kompaktním rozměrům jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Měřicí transformátor proudu KBR 32 je možno dodat s napěťovým výstupem 0...333 mV a lze jej tak využít jako proudový senzor, nebo s výstupem 4...20 mA DC.
Měřící transformátory proudu KBR 32 mají sekundární výstup 1A proveden kabelem 2x 0,75mm2 s délkou 2,5m, výstup 5A pak kabelem 2x 1,5mm2 a délkou 0,5m.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Odpor zátěže výstupu 0...333 mV: min. 1 kΩ
- Odpor zátěže výstupu 0...20 mA: max 300 Ω
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry

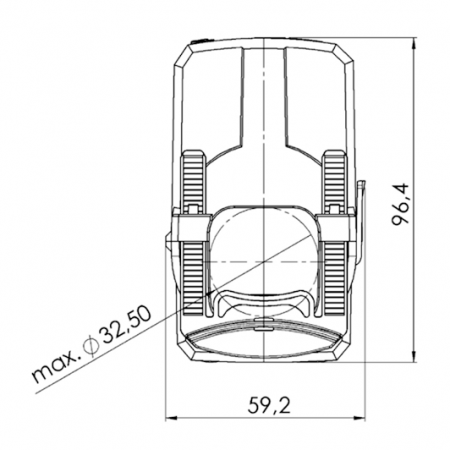

| Primární vodič Ø (max) | 32,5 mm |
|---|---|
| Šířka | 59,2 mm |
Parametry variant k KBR 32 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | Třída přesnosti: 3 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 100 A | 1,5 VA | 32-5011 | |||
| 2,5 VA | 32-0011 | ||||
| 125 A | 2,5 VA | 32-5016 | |||
| 3 VA | 32-0016 | ||||
| 150 A | 3 VA | 32-5021 | 32-0021 | ||
| 200 A | 3 VA | 32-5026 | |||
| 5 VA | 32-0026 | ||||
| 250 A | 3 VA | 32-5031 | |||
| 5 VA | 32-0031 | ||||
| 300 A | 0,4 VA | ||||
| 2,5 VA | 32-5035 | ||||
| 5 VA | 32-0035 | ||||
| 400 A | 5 VA | 32-5037 | 32-0037 32-0037-HUT | ||
| 500 A | 5 VA | 32-5039 | 32-0039 | ||
| 600 A | 5 VA | 32-5041 32-5041-HUT | 32-0041 32-0041-HUT | ||
