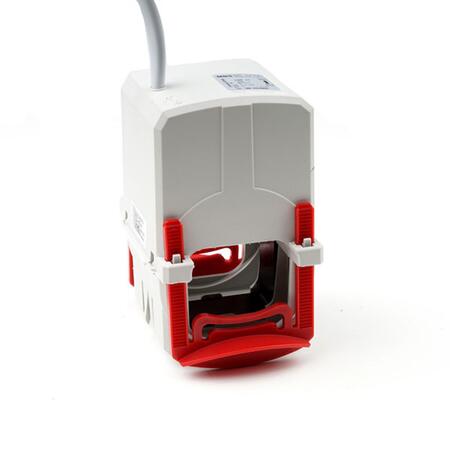

KBR 44 - Měřicí transformátor proudu násuvný s děleným jádrem
Primární jm. proud: 250...1000 A
Primární vodič Ø: max 44 mm
Šířka: 72,2 mm
Výška: 120,6 mm
Hloubka: 98,10 mm
Varianty k produktu KBR 44 - Měřicí transformátor proudu násuvný s děleným jádrem (34)
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1%
Převod transformátoru: 400/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Primární proud: 0...1000A
Výstup: 0...333mV
Primární proud: 0...250A
Výstup: 0...333mV
Primární proud: 0...250A
Výstup: 4...20mA
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1%
Primární proud: 0...300A
Výstup: 0...333mV
Primární proud: 0...300A
Výstup: 4...20mA
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1%
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1%
Primární proud: 0...400A
Výstup: 0...333mV
Primární proud: 0...400A
Výstup: 4...20mA
Převod transformátoru: 400/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1%
Převod transformátoru: 400/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1% +příchytka
Popis výrobku
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 250 do 1000 A, sekundární proud 5 A nebo 1 A, jmenovité výkony 1,5 až 5 VA.
K dodání ve třídě přesnosti 1.
Transformátor KBR 44 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixovací spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým kompaktním rozměrům jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Měřicí transformátor proudu KBR 44 je možno dodat s napěťovým výstupem 0...333 mV a lze jej tak využít jako proudový senzor, nebo s výstupem 4...20 mA DC.
Měřící transformátory proudu KBR 44 mají sekundární výstup 1A proveden kabelem 2x 0,75mm2 s délkou 2,5m, výstup 5A pak kabelem 2x 1,5mm2 a délkou 0,5m.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Odpor zátěže výstupu 0...333 mV: min. 1 kΩ
- Odpor zátěže výstupu 0...20 mA: max 300 Ω
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 44 mm |
---|---|
Šířka | 72,2 mm |
Parametry variant k KBR 44 - Měřicí transformátor proudu násuvný s děleným jádrem
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | ||
250 A | 1,5 VA | 44-5001 | |
2,5 VA | 44-0001 | ||
300 A | 2,5 VA | 44-5006 | 44-0006 |
400 A | 5 VA | 44-5011 | 44-0011 |
500 A | 5 VA | 44-5016 | 44-0016 |
600 A | 5 VA | 44-5021 | 44-0021 |
750 A | 5 VA | 44-5026 | 44-0026 |
800 A | 5 VA | 44-5031 | 44-0031 |
1 kA | 5 VA | 44-5036 | 44-0036 |
