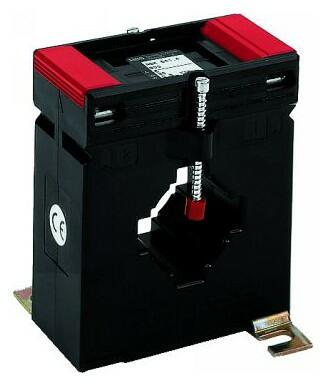

ASK 541.4 - Násuvný měřicí transformátor proudu
Primární vodič Ø: max 32 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 2 x 30 x 5 mm

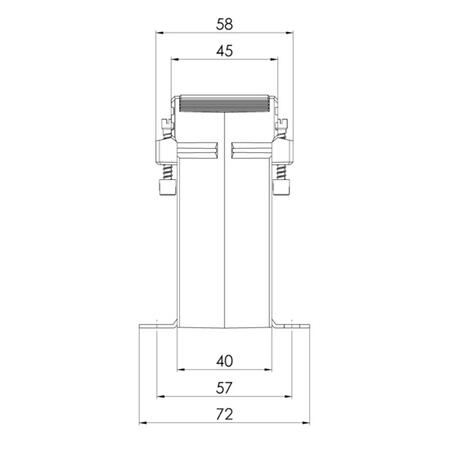

Šířka: 86 mm
Výška: 98,5 mm
Hloubka: 58 mm
Varianty k produktu ASK 541.4 - Násuvný měřicí transformátor proudu (171)
Jmenovitý výkon: 1,5 VA; Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 150/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5S
Převod transformátoru: 200/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5
Převod transformátoru: 200/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5S
Převod transformátoru: 200/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 250/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 300/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 300/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 400/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 400/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 1
Převod transformátoru: 400/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 600/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Volitelné příslušenství k ASK 541.4 - Násuvný měřicí transformátor proudu
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 75 do 1000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 30 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

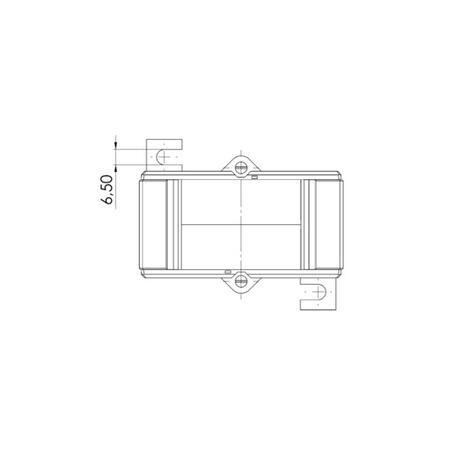

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 32 mm |
---|---|
Primární pas | 40x10 mm 2x30x5 mm |
Šířka | 85 mm |
Parametry variant k ASK 541.4 - Násuvný měřicí transformátor proudu
