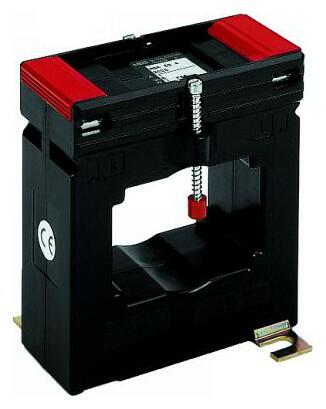

ASK 63.4 - Měřicí transformátor proudu násuvný

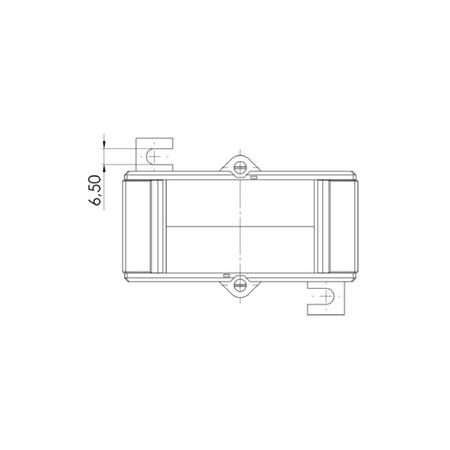

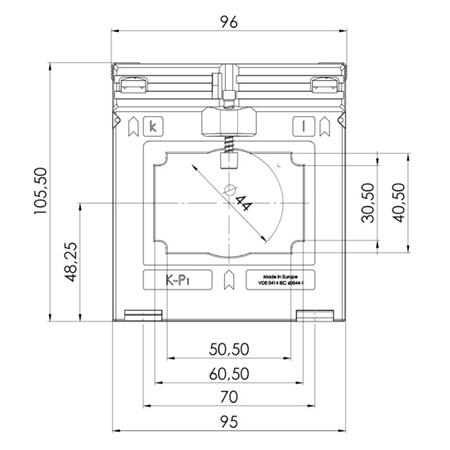

Primární vodič Ø: max 44 mm
Primární pas 1: 60 x 30 mm
Primární pas 2: 50 x 40 mm
Šířka: 96 mm
Výška: 105,5 mm

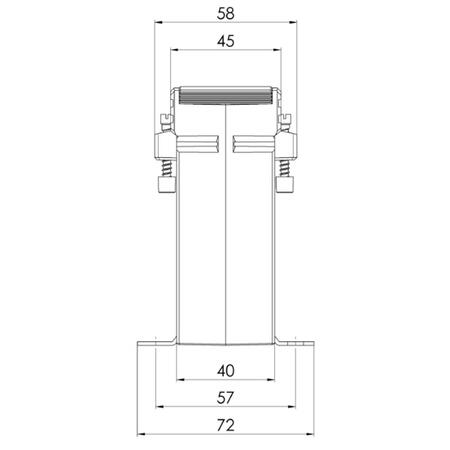

Hloubka: 58 mm
Varianty k produktu ASK 63.4 - Měřicí transformátor proudu násuvný (105)
Převod transformátoru: 500/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 600/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5
Převod transformátoru: 300/1A; Jmenovitý výkon: 1,5 VA; Třída přesnosti: 0,5
Převod transformátoru: 300/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 300/5A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 300/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 400/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 400/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Volitelné příslušenství k ASK 63.4 - Měřicí transformátor proudu násuvný
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 300 do 1500 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 15 VA, k dodání ve třídách přesnosti 0,5 a 1.
Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 44 mm |
---|---|
Primární pas | 50x40 mm 60x30 mm |
Šířka | 95 mm |
Parametry variant k ASK 63.4 - Měřicí transformátor proudu násuvný
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
300 A | 1,5 VA | 25011 | 25211 | 25041 | 25241 |
2,5 VA | 25012 | 25212 | 25042 | 25242 | |
400 A | 2,5 VA | 25013 | 25213 | 25043 | 25243 |
5 VA | 25014 | 25214 | 25044 | 25244 | |
500 A | 5 VA | 25015 | 25215 | 25045 | 25245 |
10 VA | 25046 | 25246 | |||
600 A | 5 VA | 25017 | 25217 | 25047 | 25247 |
10 VA | 25018 | 25218 | 25048 | 25248 | |
15 VA | 25049 | 25249 | |||
750 A | 5 VA | 25020 | 25220 | 25050 | 25250 |
10 VA | 25021 | 25221 | 25051 | 25251 | |
15 VA | 25022 | 25222 | 25052 | 25252 | |
800 A | 5 VA | 25023 | 25223 | 25053 | 25253 |
10 VA | 25024 | 25224 | 25054 | 25254 | |
15 VA | 25025 | 25225 | 25055 | 25255 | |
1 kA | 5 VA | 25026 | 25226 | 25056 | 25256 |
10 VA | 25027 | 25227 | 25057 | 25257 | |
15 VA | 25028 | 25228 | 25058 | 25258 | |
1,2 kA | 5 VA | 25029 | 25229 | 25059 | 25259 |
10 VA | 25030 | 25230 | 25060 | 25260 | |
15 VA | 25031 | 25231 | 25061 | 25261 | |
1,25 kA | 5 VA | 25032 | 25232 | 25062 | 25262 |
10 VA | 25033 | 25233 | 25063 | 25263 | |
15 VA | 25034 | 25234 | 25064 | 25264 | |
1,5 kA | 5 VA | 25035 | 25235 | 25065 | 25265 |
10 VA | 25036 | 25236 | 25066 | 25266 | |
15 VA | 25037 | 25237 | 25067 | 25267 | |
1,8 kA | 10 VA | 25079 |
