ASK 63.6 - Měřicí transformátor proudu násuvný

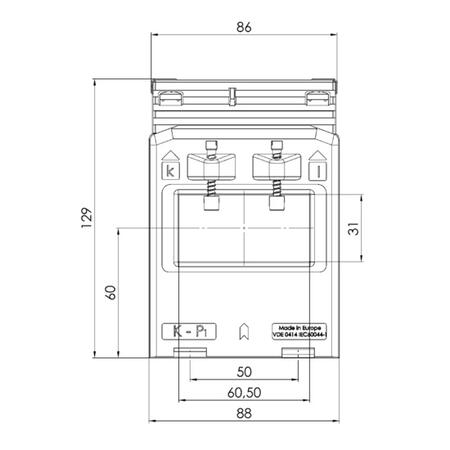

Primární jm. proud: 200...1600 A
Primární vodič Ø: max 30 mm
Primární pas: 60 x 30 mm
Šířka: 88 mm
Výška: 129 mm
Hloubka: 78 mm

Cena od 1 407 Kč

od 1 702,47 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (206)

Dotaz na produkt

Porovnat

Jiří Formánek

+420 775 784 899

Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu ASK 63.6 - Měřicí transformátor proudu násuvný (206)

Měřicí transformátor proudu

ASK 63.6; 1000/5A; 10VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 85038

EAN: 4061701203844

Záruka: 24 m.

Skladem v GHV

skladem 9 ks

2 406 Kč/ks

2 911,26 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 85623

EAN: 4061701207514

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

3 671 Kč/ks

4 441,91 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1500/5A; 10VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 85050

EAN: 4061701203950

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

2 615 Kč/ks

3 164,15 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1500/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 85635

EAN: 4061701207675

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

3 928 Kč/ks

4 752,88 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1500/5A; 10VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 85102

EAN: 4061701204452

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

1 407 Kč/ks

1 702,47 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1500/5A; 15VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 85051

EAN: 4061701203967

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

1 799 Kč/ks

2 176,79 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1600/5A; 10VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 85106

EAN: 4061701204506

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

1 407 Kč/ks

1 702,47 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/1A; 10VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 85238

EAN: 4061701205091

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 767 Kč/ks

3 348,07 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/1A; 10VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 1

OBJ: 85290

EAN: 4061701205695

Záruka: 24 m.

Není skladem

Prověříme pro Vás

1 438 Kč/ks

1 739,98 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/1A; 15VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 85239

EAN: 4061701205107

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 012 Kč/ks

3 644,52 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/1A; 15VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 85291

EAN: 4061701205718

Záruka: 24 m.

Není skladem

Prověříme pro Vás

1 438 Kč/ks

1 739,98 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/1A; 30VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 30VA
Třída přesnosti: 1

OBJ: 85292

EAN: 4061701205732

Záruka: 24 m.

Není skladem

Prověříme pro Vás

1 438 Kč/ks

1 739,98 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/1A; 5VA; tř.0,5

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5

OBJ: 85237

EAN: 4061701205084

Záruka: 24 m.

Není skladem

Prověříme pro Vás

2 516 Kč/ks

3 044,36 Kč s DPH

Měřicí transformátor proudu

ASK 63.6; 1000/1A; 5VA; tř.1

Průměr prim. vodiče: 30 mm
Primární lišta: 60x30; 2x 60x10 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1

OBJ: 85289

EAN: 4061701205671

Záruka: 24 m.

Není skladem

Prověříme pro Vás

1 438 Kč/ks

1 739,98 Kč s DPH

Přidání ASK 63.6; 1000/5A; 10VA; tř.0,5 do košíku

Sestava s doporučenými doplňky

Foto	Produkt	Dostupnost	Počet	Cena mj.	Cena celkem
	ASK 63.6; 1000/5A; 10VA; tř.0,5, Měřicí transformátor proudu	Skladem v GHV skladem 9 ks	+- /ks	2 406 Kč/ks 2 911,26 Kč s DPH	2 406 Kč 2 911,26 Kč s DPH

+	Cejchování 0 ... 1999 A	Dostupné do několika dnů	+- /ks	330 Kč/ks 399,30 Kč s DPH	330 Kč 399,30 Kč s DPH

+	Plombovací krytka na ASK 61.4	Skladem v GHV skladem >200 ks	+- /ks	47 Kč/ks 56,87 Kč s DPH	47 Kč 56,87 Kč s DPH

	Celková cena sestavy				2 783 Kč 3 367 Kč s DPH

Foto	Produkt	Dostupnost	Počet	Cena mj.	Cena celkem
	ASK 63.6; 800/5A; 5VA; tř.0,5, Měřicí transformátor proudu	Není skladem Prověříme pro Vás	+- /ks	2 238 Kč/ks 2 707,98 Kč s DPH	2 238 Kč 2 707,98 Kč s DPH

+	Cejchování 0 ... 1999 A	Dostupné do několika dnů	+- /ks	330 Kč/ks 399,30 Kč s DPH	330 Kč 399,30 Kč s DPH

+	Plombovací krytka na ASK 61.4	Skladem v GHV skladem >200 ks	+- /ks	47 Kč/ks 56,87 Kč s DPH	47 Kč 56,87 Kč s DPH

	Celková cena sestavy				2 615 Kč 3 164 Kč s DPH

Přidat s doplňky

Samostatně

ASK 63.6; 800/5A; 5VA; tř.0,5

Přidat do košíku pouze produkt, bez doporučených doplňků.

Přidat samostatně

NAHORU

192 dalších

Volitelné příslušenství k ASK 63.6 - Měřicí transformátor proudu násuvný

Cejchování 0 ... 1999 A

Cejchování v AMS GHV pro rozsah 0...1999 A. Určeno pro fakturační měřidla pro ČR.
Zjistit více

OBJ: sc

Dostupné

do několika dnů

330 Kč/ks

399,30 Kč s DPH

Cejchování 2000 ... 2499 A

Cejchování v AMS GHV pro rozsah 2000...2499 A. Určeno pro fakturační měřidla pro ČR.
Zjistit více

OBJ: sc2

Dostupné

do několika dnů

460 Kč/ks

556,60 Kč s DPH

Plombovací krytka na ASK 61.4

ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více

OBJ: 59042

EAN: 4061701175509

Záruka: 24 m.

Skladem v GHV

skladem >200 ks

47 Kč/ks

56,87 Kč s DPH

Kalibrace transformátorů 0 ... 1999 A

Kalibrace prováděná v GHV pro rozsah 0...1999 A.
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více

OBJ: K-T

Dostupné

do několika dnů

450 Kč/ks

544,50 Kč s DPH

Popis výrobku

Násuvný měřicí transformátor pro primární jmenovité proudy od 200 do 1600 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 30 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.

Obecné vlastnosti

Jmen. trvalý tepelný proud I_cth: 1,0 x I_N
Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
Nadproudové číslo: FS5
Jmen. dynamický proud I_dyn: 2,5 x I_th
Max. provozní napětí U_m: 0.72 kV
Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
Jmenovitý kmitočet: 50 Hz
Třída izolace: E
Stupeň krytí: IP 20
Rozsah pracovních teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)	30 mm
Primární pas	60x30 mm
Šířka	88 mm

Parametry variant k ASK 63.6 - Měřicí transformátor proudu násuvný

Primární jmenovitý proud	Jmenovitý výkon	Třída přesnosti: 0.2S	Třída přesnosti: 0.5		Třída přesnosti: 0.5S		Třída přesnosti: 1
Primární jmenovitý proud	Jmenovitý výkon	Sekundární proud: 5 A	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 1 A
200 A	1,5 VA						85060	85260
200 A	2,5 VA						85061	85261
250 A	1,5 VA		85011	85211			85062	85262
	2,5 VA		85012	85212	85602		85063	85263
	5 VA				85603
300 A	1,5 VA		85013	85213			85064	85264
	2,5 VA		85014	85214	85604		85065	85265
	5 VA		85015	85215			85066	85266
	10 VA				85606		85067	85267
400 A	2,5 VA		85017	85217	85607		85068	85268
	5 VA		85018	85218	85608		85069	85269
	10 VA						85071
500 A	2,5 VA		85021	85221	85610		85073	85273
	5 VA		85022	85222	85611		85074	85274
	10 VA				85612		85075	85275
	15 VA				85613		85076	85276
600 A	2,5 VA		85025	85225	85614		85077	85277
	5 VA		85026	85226	85615		85078	85278
	10 VA		85027	85227	85616		85079	85279
	15 VA		85573	85773	85617		85080	85280
750 A	2,5 VA		85029	85229			85081	85281
	5 VA		85030	85230	85618		85082	85282
	10 VA		85031	85231	85619		85083	85283
	15 VA				85620		85084	85284
	30 VA				85621
800 A	2,5 VA		85033	85233			85085	85285
	5 VA		85034	85234			85086	85286
	10 VA		85035	85235			85087	85287
	15 VA		85036	85236			85088	85288
1 kA	5 VA		85037	85237	85622		85089	85289
	10 VA		85038	85238	85623		85090	85290
	15 VA		85039	85239	85624		85091	85291
	30 VA						85092	85292
1,2 kA	5 VA		85041	85241	85626		85093	85293
	10 VA		85042	85242	85627		85094	85294
	15 VA		85043	85243	85628		85095	85295
	30 VA				85629		85096	85296
1,25 kA	5 VA	85550	85045	85245	85630		85097	85297
	10 VA		85046	85246	85631		85098	85298
	15 VA		85047	85247	85632		85099	85299
	30 VA				85633		85100	85300
1,5 kA	5 VA		85049	85249	85634		85101	85301
	10 VA		85050	85250	85635	85835	85102	85302
	15 VA		85051	85251	85636		85103	85303
	30 VA				85637		85104	85304
1,6 kA	5 VA		85053	85253			85105	85305
	10 VA		85054	85254			85106	85306
	15 VA		85055	85255			85107	85307
	30 VA						85108	85308
2 kA	5 VA			85256VV			85109VV	85309VV
	10 VA			85257VV			85110VV	85310VV
	15 VA						85111VV	85311VV

Soubory ke stažení

Katalogový list

Katalogový list ASK 63.6

(PDF, 179 kB)

Návody

Návod pro měřicí trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP soubor ASK 63.6

(STEP, 6.6 MB)

Ostatní

Technické informace transformátorů proudu MBS

(PDF, 317 kB)

Související produkty

Varianty: 2

A1U 2.3 Měřicí převodník střídavého proudu

Měřicí převodník střídavého proudu.

3 105 Kč

3 757,05 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 4

Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč

od 1 718,20 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 2

COUNTIS E5x Trojfázový nepřímý elektroměr do panelu

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Skladem v GHVDetail produktu

DIRIS A20 Multifunkční přístroj pro měřicí transformátory

TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladem v GHVDetail produktu

Varianty: 2

DIRIS A30 Multifunkční přístroj pro měřicí transformátory

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladem v GHVDetail produktu

Varianty: 53

EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.

od 760 Kč

od 919,60 Kč s DPH

Skladem v GHVDetail produktu

PEM353 Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

5 460 Kč

6 606,60 Kč s DPH

Skladem v GHVDetail produktu

PEM353-N Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Měření proudu v N vodiči. Záznamník pro 5 záznamníků s 16 měřícími kanály. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

6 470 Kč

7 828,70 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 8

Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 47 Kč

od 56,87 Kč s DPH

Skladem v GHVDetail produktu

Mohlo by vás zajímat

Události

Všechny události

Mimořádné akce

Přístroje Trend Networks nyní s dodatečným příslušenstvím zdarma

06.03.2025 - 31.05.2025

Zíkejte hodnotné příslušenství k nově zakoupenému přístroji Jarní akční nabídka produktů Trend Networks umožňuje k nově zakoupenému přístroji získat hodnotné příslušenství, které rozšiřuje možnosti...

Kupte si Fluke ... Získáte další ZDARMA

17.02.2025 - 31.07.2025

Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Všechny akce

Novinky

Expedujeme nově i na výdejní místa a boxy v Česku i na Slovensku!

16.04.2025

Vaši objednávku si teď můžete nechat doručit pohodlně do jednoho z více než 9 500 výdejních míst – ať už jste doma, v práci nebo na cestách.Navíc při nákupu nad 2 000 Kč je doprava zdarma.

Školení montáže měřicích transformátorů

24.02.2025

Montujete nebo začínáte montovat měřicí transformátory?Pak je toto školení přesně pro Vás! Podle §19 zákona 505/1990 Sb. o metrologii je školení podmínkou pro registraci k provádění montáží stanovených...

Všechny novinky

Odborné články

Přehled termokamer 2024

20.12.2024

Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.

Termokamery HIKMICRO a novinky roku 2024

20.12.2024

Značku HIKMICRO (odnož společnosti HIKVISION) již uživatelé znají jako výrobce spolehlivých zařízení pro termální zobrazování a termokamer. Jejich nabídka pokrývá plnou škálu od základních řad, které...

Všechny odborné články

ASK 63.6 - Měřicí transformátor proudu násuvný

Varianty k produktu ASK 63.6 - Měřicí transformátor proudu násuvný (206)

Volitelné příslušenství k ASK 63.6 - Měřicí transformátor proudu násuvný

Popis výrobku

Násuvný měřicí transformátor pro primární jmenovité proudy od 200 do 1600 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 30 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

Obecné vlastnosti

Technické údaje

Parametry

Parametry variant k ASK 63.6 - Měřicí transformátor proudu násuvný

Soubory ke stažení

Související produkty

Mohlo by vás zajímat

Události

Mimořádné akce

Novinky

Odborné články

Informace o cookies

Nastavení

Technické cookies

Analytické cookies

Reklamní cookies
