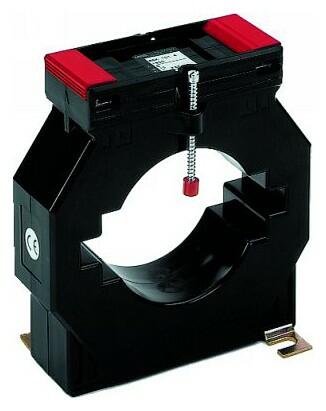

ASK 101.4 - Měřicí transformátor proudu násuvný

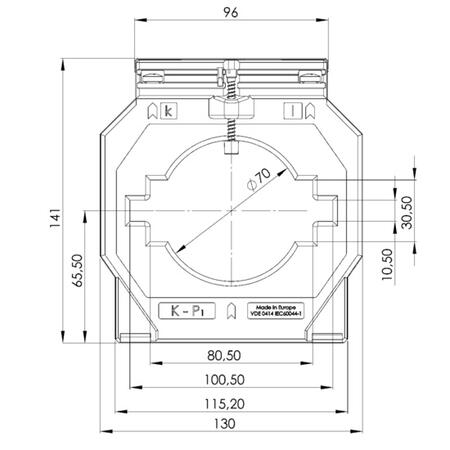

Primární vodič Ø: max 70 mm
Primární pas 1: 100 x 10 mm
Primární pas 2: 2 x 80 x 10 mm
Šířka: 130 mm
Výška: 141 mm
Hloubka: 58 mm
Varianty k produktu ASK 101.4 - Měřicí transformátor proudu násuvný (119)
Převod transformátoru: 600/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5
Převod transformátoru: 1000/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 1
Převod transformátoru: 1500/5A;
Jmenovitý výkon: 10 VA;
Třída přesnosti: 0,5
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 1500/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 1500/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 1
Převod transformátoru: 2000/5A;
Jmenovitý proud: 10 VA;
Třída přesnosti: 0.5
Převod transformátoru: 2000/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 0,5
Převod transformátoru: 2000/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 1
Převod transformátoru: 500/1A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 500/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5

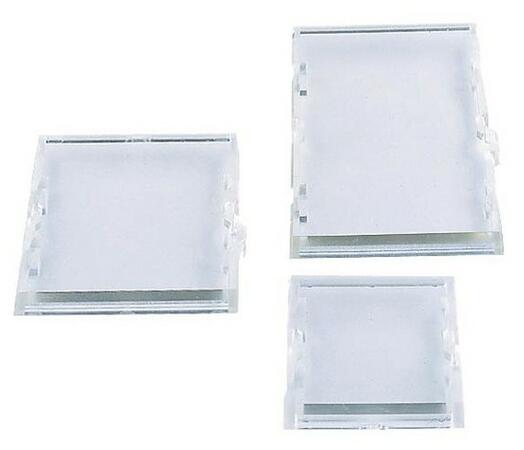

Volitelné příslušenství k ASK 101.4 - Měřicí transformátor proudu násuvný
Zjistit více
Zjistit více
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 500 do 2000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 30 VA, k dodání ve třídách přesnosti 0,5 a 1.

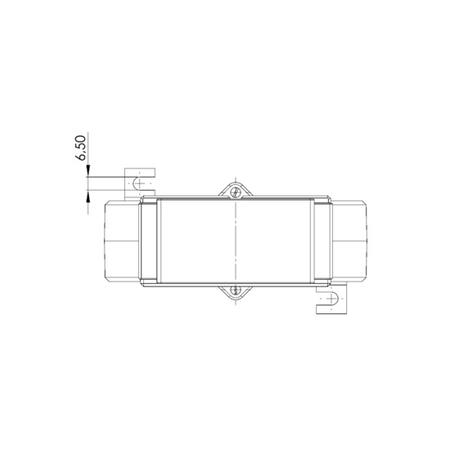

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 70 mm |
---|---|
Primární pas | 100x10 mm 2x80x10 mm |
Šířka | 130 mm |
Parametry variant k ASK 101.4 - Měřicí transformátor proudu násuvný
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
500 A | 2,5 VA | 22009 | 22209 | ||
5 VA | 22010 | 22210 | 22076 | 22276 | |
10 VA | 22077 | 22277 | |||
600 A | 2,5 VA | 22011 | 22211 | ||
5 VA | 22012 | 22212 | 22038 | 22238 | |
10 VA | 22039 | 22239 | |||
750 A | 5 VA | 22014 | 22214 | 22040 | 22240 |
10 VA | 22078 | 22281 | 22041 | 22241 | |
800 A | 5 VA | 22015 | 22215 | 22042 | 22242 |
10 VA | 22016 | 22216 | 22043 | 22243 | |
15 VA | 22044 | 22244 | |||
1 kA | 5 VA | 22017 | 22217 | 22045 | 22245 |
10 VA | 22018 | 22218 | 22046 | 22246 | |
15 VA | 22047 | 22247 | |||
1,2 kA | 5 VA | 22019 | 22219 | 22048 | 22248 |
10 VA | 22020 | 22220 | 22049 | 22249 | |
15 VA | 22050 | 22250 | |||
30 VA | 22051 | 22251 | |||
1,25 kA | 5 VA | 22021 | 22221 | 22052 | 22252 |
10 VA | 22022 | 22222 | 22053 | 22253 | |
15 VA | 22054 | 22254 | |||
30 VA | 22055 | 22255 | |||
1,5 kA | 5 VA | 22023 | 22223 | 22056 | 22256 |
10 VA | 22024 | 22224 | 22057 | 22257 | |
15 VA | 22025 | 22279 | 22058 | 22258 | |
30 VA | 22059 | ||||
1,6 kA | 5 VA | 22026 | 22226 | ||
10 VA | 22027 | 22227 | 22060 | 22260 | |
15 VA | 22028 | 22228 | 22061 | 22261 | |
30 VA | 22062 | 22262 | |||
1,8 kA | 5 VA | 22029 | 22229 | ||
10 VA | 22030 | 22230 | 22064 | 22264 | |
15 VA | 22031 | 22231 | 22065 | 22265 | |
30 VA | 22066 | 22266 | |||
2 kA | 5 VA | 22032 | 22232 | ||
10 VA | 22033 | 22233 | 22068 | 22268 | |
15 VA | 22034 | 22234 | 22069 | 22269 | |
30 VA | 22118 | 22280 | 22070 | 22270 |
