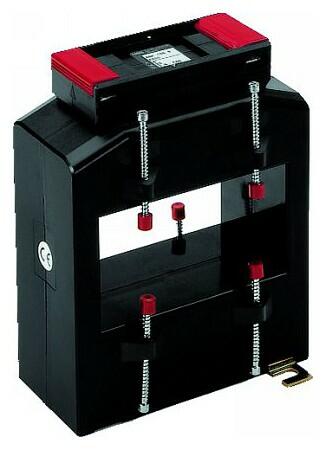

ASK 105.6 - Násuvný transformátor proudu

ASK 105.6 - Měřicí transformátor proudu násuvný

Primární jm. proud: 600...4000 A
Primární vodič Ø: max 55 mm
Primární pas: 100 x 55 mm

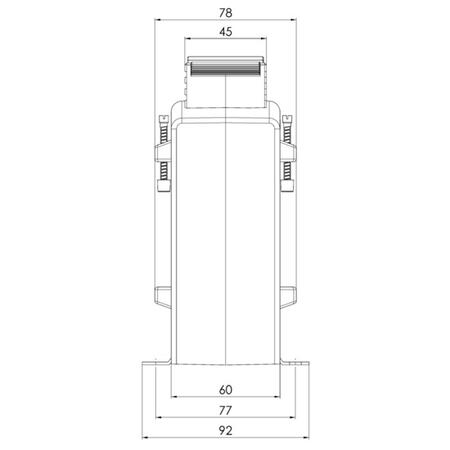

Šířka: 129 mm
Výška: 167 mm
Hloubka: 78 mm

Cena od 1 763 Kč

od 2 133,23 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (192)

Dotaz na produkt

Porovnat

Jiří Formánek

+420 775 784 899

Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu ASK 105.6 - Měřicí transformátor proudu násuvný (192)

Měřicí transformátor proudu

ASK 105.6; 1000/5A; 10VA; tř.0,5

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 86159

EAN: 4061701209716

Záruka: 24 m.

Skladem v GHV

skladem 6 ks

3 483 Kč/ks

4 214,43 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 1250/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 86638

EAN: 4061701213102

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

5 277 Kč/ks

6 385,17 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 1250/5A; 15VA; tř.0,5

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 86018

EAN: 4061701208764

Záruka: 24 m.

Skladem v GHV

skladem 6 ks

2 448 Kč/ks

2 962,08 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 1500/5A; 10VA; tř.0,5

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 86020

EAN: 4061701208788

Záruka: 24 m.

Skladem v GHV

skladem 9 ks

2 448 Kč/ks

2 962,08 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 1500/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 86643

EAN: 4061701213164

Záruka: 24 m.

Skladem v GHV

skladem 9 ks

5 434 Kč/ks

6 575,14 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 1500/5A; 15VA; tř.0,5

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 86021

EAN: 4061701208795

Záruka: 24 m.

Skladem v GHV

skladem 9 ks

2 448 Kč/ks

2 962,08 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 1500/5A; 15VA; tř.0,5S

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5S

OBJ: 86644

EAN: 4061701213171

Záruka: 24 m.

Skladem v GHV

skladem 9 ks

2 646 Kč/ks

3 201,66 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 1500/5A; 30VA; tř.1

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 30VA
Třída přesnosti: 1

OBJ: 86062

EAN: 4061701209082

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

1 763 Kč/ks

2 133,23 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 2000/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 2000/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 86653

EAN: 4061701213270

Záruka: 24 m.

Skladem v GHV

skladem 5 ks

5 549 Kč/ks

6 714,29 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 2000/5A; 15VA; tř.0,5

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 2000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 86028

EAN: 4061701208856

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

2 448 Kč/ks

2 962,08 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 2500/5A; 10VA; tř.0,5

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5

OBJ: 86031

EAN: 4061701208887

Záruka: 24 m.

Skladem v GHV

skladem 8 ks

2 448 Kč/ks

2 962,08 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 2500/5A; 10VA; tř.0,5S

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 10VA
Třída přesnosti: 0,5S

OBJ: 86658

EAN: 4061701213348

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

5 774 Kč/ks

6 986,54 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 2500/5A; 15VA; tř.0,5

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5

OBJ: 86032

EAN: 4061701208894

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

2 448 Kč/ks

2 962,08 Kč s DPH

Měřicí transformátor proudu

ASK 105.6; 2500/5A; 15VA; tř.1

Průměr prim. vodiče: 55 mm
Primární lišta: 100x55; 2x 100x10; 3x 100x10 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 1

OBJ: 86072

EAN: 4061701209198

Záruka: 24 m.

Skladem v GHV

skladem 6 ks

1 763 Kč/ks

2 133,23 Kč s DPH

Přidání ASK 105.6; 1000/5A; 10VA; tř.0,5 do košíku

Sestava s doporučenými doplňky

Foto	Produkt	Dostupnost	Počet	Cena mj.	Cena celkem
	ASK 105.6; 1000/5A; 10VA; tř.0,5, Měřicí transformátor proudu	Skladem v GHV skladem 6 ks	+- /ks	3 483 Kč/ks 4 214,43 Kč s DPH	3 483 Kč 4 214,43 Kč s DPH

+	Cejchování 0 ... 1999 A	Dostupné do několika dnů	+- /ks	330 Kč/ks 399,30 Kč s DPH	330 Kč 399,30 Kč s DPH

+	Plombovací krytka na ASK 61.4	Skladem v GHV skladem >200 ks	+- /ks	47 Kč/ks 56,87 Kč s DPH	47 Kč 56,87 Kč s DPH

	Celková cena sestavy				3 860 Kč 4 671 Kč s DPH

Foto	Produkt	Dostupnost	Počet	Cena mj.	Cena celkem
	ASK 105.6; 800/5A; 5VA; tř.0,5, Měřicí transformátor proudu	Není skladem Prověříme pro Vás	+- /ks	1 987 Kč/ks 2 404,27 Kč s DPH	1 987 Kč 2 404,27 Kč s DPH

+	Cejchování 0 ... 1999 A	Dostupné do několika dnů	+- /ks	330 Kč/ks 399,30 Kč s DPH	330 Kč 399,30 Kč s DPH

+	Plombovací krytka na ASK 61.4	Skladem v GHV skladem >200 ks	+- /ks	47 Kč/ks 56,87 Kč s DPH	47 Kč 56,87 Kč s DPH

	Celková cena sestavy				2 364 Kč 2 860 Kč s DPH

Přidat s doplňky

Samostatně

ASK 105.6; 800/5A; 5VA; tř.0,5

Přidat do košíku pouze produkt, bez doporučených doplňků.

Přidat samostatně

NAHORU

178 dalších

Volitelné příslušenství k ASK 105.6 - Měřicí transformátor proudu násuvný

Cejchování 0 ... 1999 A

Cejchování v AMS GHV pro rozsah 0...1999 A. Určeno pro fakturační měřidla pro ČR.
Zjistit více

OBJ: sc

Dostupné

do několika dnů

330 Kč/ks

399,30 Kč s DPH

Cejchování 2000 ... 2499 A

Cejchování v AMS GHV pro rozsah 2000...2499 A. Určeno pro fakturační měřidla pro ČR.
Zjistit více

OBJ: sc2

Dostupné

do několika dnů

460 Kč/ks

556,60 Kč s DPH

Cejchování 2500 ... 2999 A

Cejchování v AMS GHV pro rozsah 2500...2999 A. Určeno pro fakturační měřidla pro ČR.
Zjistit více

OBJ: sc3

Dostupné

do několika dnů

680 Kč/ks

822,80 Kč s DPH

Plombovací krytka na ASK 61.4

ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více

OBJ: 59042

EAN: 4061701175509

Záruka: 24 m.

Skladem v GHV

skladem >200 ks

47 Kč/ks

56,87 Kč s DPH

Kalibrace transformátorů 0 ... 1999 A

Kalibrace prováděná v GHV pro rozsah 0...1999 A.
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více

OBJ: K-T

Dostupné

do několika dnů

450 Kč/ks

544,50 Kč s DPH

Popis výrobku

Násuvný měřicí transformátor pro primární jmenovité proudy od 600 do 3000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 45 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.

Obecné vlastnosti

Jmen. trvalý tepelný proud I_cth: 1,0 x I_N
Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
Nadproudové číslo: FS5
Jmen. dynamický proud I_dyn: 2,5 x I_th
Max. provozní napětí U_m: 0.72 kV
Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
Jmenovitý kmitočet: 50 Hz
Třída izolace: E
Stupeň krytí: IP 20
Rozsah pracovních teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)	55 mm
Primární pas	100x55 mm
Šířka	129 mm

Parametry variant k ASK 105.6 - Měřicí transformátor proudu násuvný

Primární jmenovitý proud	Jmenovitý výkon	Třída přesnosti: 0.2		Třída přesnosti: 0.2S	Třída přesnosti: 0.5		Třída přesnosti: 0.5S	Třída přesnosti: 1
Primární jmenovitý proud	Jmenovitý výkon	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 5 A	Sekundární proud: 1 A	Sekundární proud: 5 A	Sekundární proud: 5 A	Sekundární proud: 1 A
600 A	2,5 VA				86083	86283	86622
	5 VA				86084	86284	86623	86092	86292
	10 VA							86093	86293
750 A	2,5 VA				86086	86286
	5 VA			V55-2304F	86087	86287	86626	86095	86295
	10 VA				86157	86357	86627	86096	86296
800 A	5 VA				86089	86289		86097	86297
800 A	10 VA				86090	86290		86098	86298
1 kA	5 VA				86011	86211	86629	86051	86251
	10 VA	86523		V55-2504H	86159	86359	86630	86052	86252
	15 VA	86524			86160	86360	86631	86113	86299
1,2 kA	5 VA				86013	86213	86633	86053	86253
	10 VA			V55-2604H	86014	86214	86634	86054	86254
	15 VA				86015	86215	86635	86055	86255
1,25 kA	5 VA				86016	86216	86637	86056	86256
	10 VA				86017	86217	86638	86057	86257
	15 VA				86018	86218	86639	86058	86258
	30 VA						86640
1,5 kA	5 VA				86019	86219	86642	86059	86259
	10 VA	86536		V55-2804H	86020	86220	86643	86060	86260
	15 VA			V55-2804J	86021	86221	86644	86061	86261
	30 VA				86163		86645	86062	86262
1,6 kA	5 VA				86164		86647	86110
	10 VA	86541			86165	86794	86648	86142	86331
	15 VA	86542			86149	86339	86649	86101	86330
	30 VA				86166		86650	86138	86337
1,8 kA	5 VA				86023	86223		86063	86263
	10 VA				86024	86224		86064	86264
	15 VA				86025	86225		86065	86265
	30 VA							86066	86266
2 kA	5 VA				86167		86652
	10 VA			V55-3004H	86027	86227	86653	86067	86267
	15 VA			V55-3004J	86028	86228	86654	86068	86268
	30 VA				86029	86229	86655	86069	86269
	45 VA							86070	86270
2,4 kA	10 VA				86169
2,4 kA	15 VA				86170
2,5 kA	5 VA				86172		86657
	10 VA			V55-3204H	86031	86231	86658	86071	86271
	15 VA	86552	86752	V55-3204J	86032	86232	86659	86072
	30 VA				86033	86233		86073	86273
3 kA	10 VA				86035	86235		86075	86275
	15 VA				86036	86236		86076	86276
	30 VA					86237		86077	86277
	45 VA							86078
4 kA	10 VA				86487
4 kA	15 VA					86446VG

Soubory ke stažení

Katalogový list

Katalogový list ASK 105.6

(PDF, 196 kB)

Návody

Návod pro měřicí trafa MBS 1/2024

(PDF, 4.4 MB)

Výkresy

EPLAN - STEP soubor ASK 105.6

(STEP, 7.2 MB)

Ostatní

Prohlášení o shodě ASK

(PDF, 584 kB)

Ostatní

Technické informace transformátorů proudu MBS

(PDF, 317 kB)

Související produkty

Varianty: 2

A1U 2.3 Měřicí převodník střídavého proudu

Měřicí převodník střídavého proudu.

3 105 Kč

3 757,05 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 4

Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč

od 1 718,20 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 2

COUNTIS E5x Trojfázový nepřímý elektroměr do panelu

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Skladem v GHVDetail produktu

DIRIS A20 Multifunkční přístroj pro měřicí transformátory

TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladem v GHVDetail produktu

Varianty: 2

DIRIS A30 Multifunkční přístroj pro měřicí transformátory

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Skladem v GHVDetail produktu

Varianty: 53

EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.

od 760 Kč

od 919,60 Kč s DPH

Skladem v GHVDetail produktu

PEM353 Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

5 460 Kč

6 606,60 Kč s DPH

Skladem v GHVDetail produktu

PEM353-N Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Měření proudu v N vodiči. Záznamník pro 5 záznamníků s 16 měřícími kanály. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

6 470 Kč

7 828,70 Kč s DPH

Skladem v GHVDetail produktu

Varianty: 8

Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 47 Kč

od 56,87 Kč s DPH

Skladem v GHVDetail produktu

Mohlo by vás zajímat

Události

Všechny události

Mimořádné akce

Přístroje Trend Networks nyní s dodatečným příslušenstvím zdarma

06.03.2025 - 31.05.2025

Zíkejte hodnotné příslušenství k nově zakoupenému přístroji Jarní akční nabídka produktů Trend Networks umožňuje k nově zakoupenému přístroji získat hodnotné příslušenství, které rozšiřuje možnosti...

Kupte si Fluke ... Získáte další ZDARMA

17.02.2025 - 31.07.2025

Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Všechny akce

Novinky

Expedujeme nově i na výdejní místa a boxy v Česku i na Slovensku!

16.04.2025

Vaši objednávku si teď můžete nechat doručit pohodlně do jednoho z více než 9 500 výdejních míst – ať už jste doma, v práci nebo na cestách.Navíc při nákupu nad 2 000 Kč je doprava zdarma.

Školení montáže měřicích transformátorů

24.02.2025

Montujete nebo začínáte montovat měřicí transformátory?Pak je toto školení přesně pro Vás! Podle §19 zákona 505/1990 Sb. o metrologii je školení podmínkou pro registraci k provádění montáží stanovených...

Všechny novinky

Odborné články

Přehled termokamer 2024

20.12.2024

Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.

Termokamery HIKMICRO a novinky roku 2024

20.12.2024

Značku HIKMICRO (odnož společnosti HIKVISION) již uživatelé znají jako výrobce spolehlivých zařízení pro termální zobrazování a termokamer. Jejich nabídka pokrývá plnou škálu od základních řad, které...

Všechny odborné články

ASK 105.6 - Měřicí transformátor proudu násuvný

Varianty k produktu ASK 105.6 - Měřicí transformátor proudu násuvný (192)

Volitelné příslušenství k ASK 105.6 - Měřicí transformátor proudu násuvný

Popis výrobku

Násuvný měřicí transformátor pro primární jmenovité proudy od 600 do 3000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 45 VA, k dodání ve třídách přesnosti 0,5, 0,5S a 1.

Obecné vlastnosti

Technické údaje

Parametry

Parametry variant k ASK 105.6 - Měřicí transformátor proudu násuvný

Soubory ke stažení

Související produkty

Mohlo by vás zajímat

Události

Mimořádné akce

Novinky

Odborné články

Informace o cookies

Nastavení

Technické cookies

Analytické cookies

Reklamní cookies
