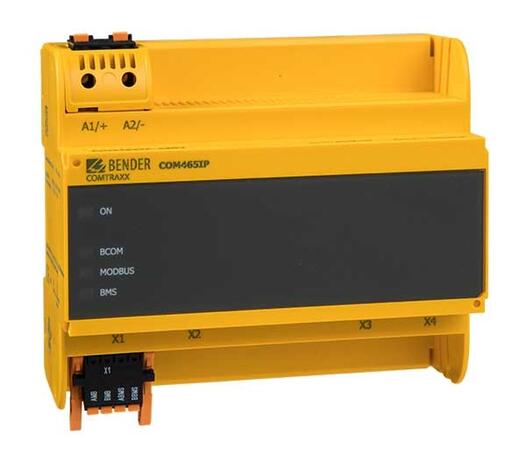

COM465IP - Převodník rozhraní BMS - BCOM/Modbus TCP/Modbus RTU

Převodník rozhraní ze sběrnice BMS na protokol BCOM, Modbus TCP nebo Modbus RTU a monitor stavu pro systémy Bender.

Převodník rozhraní COM465IP může převádět data ze sběrnice BMS na protokol BCOM, Modbus RTU nebo Modbus TCP. Lze jej použít i jako ethernetovou bránu s webovým serverem.
Dostupnost: Skladem v GHV
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu COM465IP - Převodník rozhraní BMS - BCOM/Modbus TCP/Modbus RTU (3)

COM465IP-24-230V-A,C,E Převodník
Převodník
COM465IP-24-230V-A,C,E
Us: AC/DC 24...240V, 50...60Hz
AKCE modul A,C,E zdarma
OBJ: B95061065
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
COM465IP-24-230V-A,B,C,D,E Převodník
Převodník
COM465IP-24-230V-A,B,C,D,E
Us: AC/DC 24...240V, 50...60Hz
Funkční moduly A, B, C, D, E
AKCE modul A,C,E zdarma
OBJ: B95061065G
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
COM465IP - Převodník rozhraní BMS - BCOM/Modbus RTU/Modbus TCP
Převodník
COM465IP-24-230V-A,B,C,E
Us: AC/DC 24...240V, 50...60Hz
Funkční moduly A,B,C,E
AKCE modul A,C,E zdarma
OBJ: B95061065B
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k COM465IP - Převodník rozhraní BMS - BCOM/Modbus TCP/Modbus RTU

GHV - velké G
Volba A - Individuální texty, E-maily
Volitelná verze A
OBJ: B75061011
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Volba B - Modbus/TCP převodník
Volitelná verze B
OBJ: B75061012
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Volba C - Nastavení parametrů
Volitelná verze C
OBJ: B75061013
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Volba D - Vizualizace
Volitelná verze D
OBJ: B75061014
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Volba E - Virtuální přístroje
Volitelná verze E
OBJ: B75061015
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Volba F - Integrace dat třetích stran
Volitelná verze F
OBJ: B75061016
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - COM465IP-24-230V-A,C,E
OBJ: S95061065
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - COM465IP-24-230V-A,B,C,D,E
OBJ: S95061065G
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - COM465IP-230V (A,B)
OBJ: S95061065AB
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - COM465IP-24-230V-A,B,C,E
OBJ: S95061065B
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - COM465IP-24V
OBJ: S95061066
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Základní verze bez funkčních modulů
  • Monitor stavu s webovým rozhraním pro použití s měřicími přístroji Bender BMS a BCOM i s univerzálními měřicími zařízeními
  • Podporuje zařízení, která jsou připojena k interní (max. 139 zařízení) nebo externí BMS sběrnici (max. 98 * 139 zařízení), k rozhraní BCOM (viz manuál BCOM), nebo k Modbus RTU nebo k Modbus TCP (max. 247 zařízení)
  • Vzdálená signalizace aktuálně naměřených hodnot, stavových a alarmových hlášení a parametrů
  • Převodník do Modbus TCP - odečítání právě naměřených hodnot, stavových a alarmových hlášení z adres 1…10 vlastní podsítě přes Modbus TCP
  • Rozhraní ethernet s 10/100 Mbit/s pro vzdálený přístup přes LAN, WAN nebo internet
  • Nastavení vnitřních parametrů přístroje a parametrů připojených zařízení pomocí Modbus RTU/Modbus TCP
  • Časová synchronizace pro všechna propojená zařízení
  • Historie (1,000 záznamů)
  • Záznamníky dat, volně nastavitelné (30 * 10,000 záznamů)
  • Lze přiřadit 50 datových bodů zařízení třetích stran (přes Modbus RTU nebo Modbus TCP)
Funkční modul A
  • Přiřazení vlastních popisů k zařízením, kanálům (měřicím bodům) a alarmům
  • Monitorování výpadku zařízení
  • Odeslání emailu různým uživatelům v případě alarmu nebo systémové chyby
  • Nastavení e-mailových oznámení
  • Funkce protokol - ukládá naměřené hodnoty a nastavení připojených zařízení
Funkční modul B
  • Podporuje externí aplikace přes protokol Modbus TCP
  • Odečítání aktuálně naměřených hodnot, stavových a alarmových hlášení připojených zařízení, jednotný přístup ke všem připojeným zařízením přes Modbus TCP přes integrovaný server
  • Ovládací příkazy lze odesílat do zařízení externí aplikací přes Modbus TCP
  • Přístup přes SNMP protokol (V1, V2c nebo V3) k alarmům a naměřeným hodnotám
Funkční modul C
  • Rychlé a jednoduché nastavení parametrů všech zařízení připojených k převodníku přes webový prohlížeč
  • Funkce protokol - pro dokumentování a ukládání nastavení a naměřených hodnot, uložená nastavení lze srovnávat s aktuálním nastavením zařízení
  • Funkce protokol dostupná pro bránu a pro každé připojené zařízení Bender
Funkční modul D
  • Rychlá a jednoduchá vizualizace bez jakéhokoliv programování
  • Stav zařízení, alarmy nebo naměřené hodnoty lze organizovat a zobrazit na obrázku pozadí (například plán místnosti)
  • Zobrazení přehledu obsahu, který je rozsáhlejší, než jedna strana
  • Grafická prezentace s měřítkem časových os
  • Systém vizualizace, indikace společných alarmů zařízení, webové rozhraní zařízení zobrazené kliknutím na zařízení
Funkční modul E
  • Až 100 virtuálních zařízení s až 16 kanály

Rozšířené informace

Převodník rozhraní s vestavěným web serverem a monitorem stavu pro připojení zařízení firmy Bender k ethernetovým TCP/IP sítím.

Funkce

Převodníky rozhraní a monitory stavu COM465IP jsou napojeny na existující EDP strukturu jako počítače. Po jejich připojení do sítě a ke kompatibilním produktům Bender lze přistupovat ke všem
zařízením z jakéhokoli počítače přes standard webových prohlížečů (například Google Chrome, Mozilla Firefox, Internet Explorer). Všechny síťové informace budou přímo dostupné.

  • Optimální zobrazení a vizualizace zařízení a stavů sítí přes webový prohlížeč.
  • Sledování a analýza kompatibilních produktů Bender (ISOMETER®, ATICS®, RCMS, EDS, LINETRAXX® a MEDICS® systémy, univerzální měřicí zařízení PEM a elektroměry).
  • Konkrétní přehled o síti díky individuálním popisům jednotlivých sítí.
  • Výběrové zasílání zpráv různým uživatelům v případě alarmu.
  • Použití profesionálních vizualizačních programů převedením do protokolu Modbus TCP.
  • Nastavení parametrů zařízení, ukládání, dokumentování a obnovení parametrů jednoduchým a praktickým způsobem.
  • Uvedení do provozu a diagnostika sítí Bender.
  • Vzdálená diagnostika a údržba.

Základní zařízení

  • Podporuje zařízení, která jsou připojena k interní (max. 139 zařízení) nebo externí BMS sběrnici (max. 98 * 139 zařízení), k rozhraní BCOM (viz manuál BCOM), k Modbus RTU nebo k Modbus TCP (max. 247 zařízení).
  • Vzdálená signalizace aktuálně naměřených hodnot, stavových a alarmových hlášení a parametrů.
  • Převodník do Modbus TCP: Odečítání právě naměřených hodnot, stavových a alarmových hlášení z adres 1…10 vlastní podsítě přes Modbus TCP.
  • Rozhraní ethernet s 10/100 Mbit/s pro vzdálený přístup přes LAN, WAN nebo internet.
  • Nastavení vnitřních parametrů přístroje a parametrů připojených zařízení pomocí Modbus RTU/Modbus TCP.
  • Časová synchronizace pro všechna propojená zařízení.
  • Historie (1,000 záznamů).
  • Záznamníky dat, volně nastavitelné (30 * 10,000 záznamů).
  • Lze přiřadit 50 datových bodů zařízení třetích stran (přes Modbus RTU nebo Modbus TCP).

Funkční modul A

  • Přiřazení vlastních popisů k zařízením, kanálům (měřicím bodům) a alarmům.
  • Monitorování výpadku zařízení.
  • Odeslání e-mailu různým uživatelům v případě alarmu nebo systémové chyby.
  • Nastavení e-mailových oznámení.
  • Funkce protokol ukládá naměřené hodnoty a nastavení připojených zařízení. Uložená nastavení mohou být porovnána se současným nastavením zařízení. Funkce zpráv je dostupná pro převodník a pro každé připojené zařízení Bender.

Funkční modul B

  • Podporuje externí aplikace (jako vizualizační programy nebo PLC) přes protokol Modbus TCP.
  • Odečítání aktuálně naměřených hodnot, stavových a alarmových hlášení připojených zařízení. Jednotný přístup ke všem připojeným zařízením přes Modbus TCP přes integrovaný server.
  • Ovládací příkazy lze odesílat do zařízení externí aplikací (vizualizační program nebo PLC) přes Modbus TCP.
  • Přístup přes SNMP protokol (V1, V2c nebo V3) k alarmům a naměřeným hodnotám.

Funkční modul C

  • Rychlé a jednoduché nastavení parametrů všech zařízení připojených k převodníku přes webový prohlížeč.
  • Funkce protokol pro dokumentování a ukládání nastavení a naměřených hodnot. Uložená nastavení lze srovnávat s aktuálním nastavením zařízení. Uložená nastavení lze znovu nahrát do zařízení.
  • Funkce protokol je dostupná pro brány a pro každé připojení zařízení Bender.

Funkční modul D

Rychlá a jednoduchá vizualizace bez jakéhokoliv programování. Stav zařízení, alarmy nebo naměřené hodnoty lze organizovat a zobrazit na obrázku pozadí (například plán místnosti).

  • Zobrazení přehledu obsahu, který je rozsáhlejší, než jedna strana. Kliknutím lze změnit pohled na jiný. Návrat klávesou Enter na stránku přehledu.
  • Grafická prezentace s měřítkem časových os.
  • Systém vizualizace - na webové stránce je zobrazeno více bran (COM460IP, COM465IP, COM465DP, CP907i). Indikace společných alarmů zařízení. Kliknutí na zobrazené zařízení otevře jeho uživatelské webové rozhraní.

Rozměry pouzdra COM465IP

Rozměry pouzdra COM465IP

Technické údaje

Izolace dle IEC 60664-1 / IEC 60664-3
Jmenovité izolační napětí
(IEC 60664-1)
AC 250 V
Jmenovité pulzní zkušební napětí (IEC 60664-1) 4 kV
Kategorie přepětí III
Stupeň znečištění 3
Ochranné oddělení (zesílenou izolací) mezi (A1/+, A2/-) - [(AMB, BMB), (ABMS, BBMS), (X2), (X3, X4)
Napájecí napětí
Napájecí napětí US 24…240 V, 50…60 Hz
Vlastní spotřeba ≤ 6,5 VA/≤ 4 W
LED signalizace
ON indikace provozu
ETHERNET IP Ethernet v provozu
MODBUS RTU Modbus v provozu
BMS BMS v provozu
Ethernet (konektor X2) svítí během síťového připojení, bliká během přenosu dat
Paměť
Konfigurace e-mailu (pouze funkční modul A) a monitorování chyb zařízení max. 250 záznamů
Individuální popisy (pouze funkční modul A) neomezený počet textů, každý o 100 znacích
Počet datových bodů pro "zařízení třetích stran" na Modbus TCP a Modbus RTU 50
Množství
Počet záznamníků 20
Počet datových bodů na záznam dat v každém záznamníku 10 000
Počet záznamů historie událostí 1 000
Vizualizace
Počet stránek 50
Velikost obrázků na pozadí max. 3 MB
Datové body na stránku 50 zařízení nebo kanálů, 150 textových prvků
Rozhraní
Ethernet
Port RJ45
Přenosová rychlost 10/100 Mbit/s, autodetekce
DHCP zapnutý/vypnutý (zapnutý)*
toff (DHCP) 5...60 s (30 s)*
IP adresy nnn.nnn.nnn.nnn, také dostupné přes: 192.168.0.254 (169.254.0.1)*
Maska podstítě nnn.nnn.nnn.nnn (255.255.0.0)*
Protokoly (závislé na vybraném funkčním modulu) TCP/IP, Modbus TCP, Modbus RTU, DHCP, SMTP, NTP
SNMP
Verze 1, 2c, 3
Podporovaná zařízení Lze dotazovat všechna zařízení (kanály) (žádná omezení)
BMS sběrnice (interní/externí)
Rozhraní/protokol RS-485/BMS interní nebo BMS externí(BMS interní)*
Pracovní režim master/slave(master)*
Přenosová rychlost BMS interní 9,6 kBit/s, externí 38,4; 57,6 kBit/s
Délka kabelu ≤ 1200 m
Doporučený kabel J-Y(St)Y min. 2x2x0.8, kroucený pár, stíněný, jedna strana stínění připojená k PE
Připojení X1 (ABMS, BBMS)
Typ připojení viz připojení "pružinové svorky X1"
Zakončovací odpor 120 Ω (0.25 W), lze propojit interně
Adresa zařízení 1…99 (2)*
BCOM
Rozhraní/protokol Ethernet/BCOM
BCOM podsíť adres 1...99(1)*
BCOM adresa zařízení 1...99(2)*
Modbus TCP
Rozhraní/protokol Ethernet/BCOM
Pracovní režim klient pro asociované PEM a "zařízení třetích stran"
Pracovní režim server pro přístup k procesu zpracování a pro kontrolní příkazy Modbus
Modbus RTU
Rozhraní/protokol RS-485/Modbus RTU
Pracovní režim master
Přenosová rychlost 9,6...57,6 kBit/s
Délka kabelu ≤ 1200 m
Připojení X1 (AMB, BMB)
Typ připojení viz připojení "pružinové svorky X1"
Zakončovací odpor 120 Ω (0.25 W), lze připojit interně
Podporované Modbus RTU slave adresy 2...247
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-1
Teplota okolí:
- při provozu -25…+55 °C
- při transportu -40…+85 °C
- při skladování -25…+70 °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (s výjimkou kondenzace a námrazy)
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Skladování (IEC 60721-3-1) 1M3
Varianta "W"
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (včetně kondenzace a námrazy)
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M7
Připojení
Typ připojení zásuvné pružinové svorkovnice
Pružinové svorkovnice
Velikost vodiče AWG 24-12
Délka odizolování 10 mm
Jednoduchý vodič/splétané lanko 0,2...2,5 mm2
Splétané lanko s dutinkou, bez/s plastovým pouzdrem 0,25...2,5 mm2
Víceásobný vodič, lanko s TWIN dutinkou s plastovým pouzdrem 0,5...1,5 mm2
Modbus TCP
Statické použití (IEC 60721-3-3) 3M7
Všeobecná data
Pracovní režim trvalý provoz
Montáž orientovat dopředu, chladící otvory musí být větrané vertikálně
Stupeň krytí, vnitřní součásti (IEC 60529) IP30
Stupeň krytí, svorky (IEC 60529) IP20
Montáž na DIN lištu podle IEC 60715
Uchycení pomocí šroubů 2 x M4
Typ pouzdra J460
Materiál pouzdra polykarbonát
Třída hořlavosti UL94V-0
Rozměry (Š x V x H) 107,5 x 93 x 62,9 mm
Hmotnost ≤ 240 g

()* Tovární nastavení

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - COM465IP
(DWG, 1.2 MB)
Zobrazit ikonaDownload ikona

Související produkty

CP305 - Univerzální kontrolní a signalizační panel včetně krabice pro zapuštěnou montáž
CP305Univerzální kontrolní a signalizační panel

Univerzální kontrolní a signalizační panel pro optickou a akustickou signalizaci chybových hlášení EDS, RCMS a MEDICS systémů firmy BENDER.

Porovnání
Skladem v GHVDetail produktu
EDS150 - Přístroj pro vyhodnocování poruch
EDS151Přístroj pro vyhodnocování poruch izolace nejen ve zdravotnictví

Vícekanálový přístroj pro vyhodnocování poruch izolace v zdravotnických instalacích s integrovanými měřicími transformátory.

Porovnání
Skladem v GHVDetail produktu
isoMED427P - Hlídač izolačního stavu pro zdravotnické prostory
Varianty: 2
isoMED427PHlídač izolačního stavu ve zdravotnictví

Hlídač izolačního stavu pro jednofázové střídavé IT sítě do 230 V určený pro monitorování lékařských a zdravotnických prostor s integrovaným monitorováním zatížení a teploty oddělovacích transformátorů a generátorem proudu pro lokalizaci poruchy.

Porovnání
Skladem v GHVDetail produktu
PEM353 - Multimetr a analyzátor kvality sítě
PEM353Digitální panelový multimetr a analyzátor sítě

Čtyřkvadrantové měření všech veličin ve třídě přesnosti 0,5s (dle IEC 62053-22) a pracovním rozsahem teplot -25...+55°C. Harmonická analýza napětí a proudu do 31. harmonické. 4xdigitální vstup, 2xdigitální releový výstup, rozhraní Modbus/RTU, BACnet MS/TP, DNP.

5 200 Kč
6 292 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
RCMB330 - měřicí transformátor proudu
RCMB330transformátor s rozhraním Modbus RTU

Citlivé měřicí proudové transformátory RCMB330 pro měření AC a DC reziduálních proudů s rozebíratelným jádrem a s rozhraním RS-485/Modbus RTU

19 540 Kč
23 643,40 Kč s DPH
Porovnání

Mohlo by vás zajímat

Události

WEBINÁŘ: Kontrola, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 s přístroji Fluke
11.09.2024
Zveme Vás na ONLINE webinář zaměřený na kontrolu, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 za použití přístrojů FLUKE. Událost proběhne ve středu,...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma, Testery izolace 5000 V C.A 6505 a C.A 6547 -...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Nové kompaktní LED svítilny Stego SL 025
25.06.2024
LED svítilny SL 025 neboli „řešení vše v jednom“. Společnost Stego rozšiřuje svou řadu svítidel o inovativní LED svítilny, které jsou ideální do každého rozváděče a díky svým rozměrům i do skříní s vysokou...
Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...

Odborné články

Novinka od firmy Bender pro AC nabíjecí stanice - regulátory nabíjení ICC1324
05.06.2024
Společnost Bender, přední světový výrobce přístrojů pro elektrickou bezpečnost v elektromobilitě, uvádí na trh nový regulátor nabíjení ICC1324. Přístroj slouží jako řídící jednotka střídavých nabíjecích...
Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
