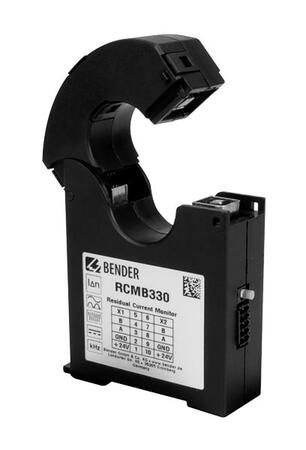

RCMB330 - transformátor s rozhraním Modbus RTU
Měřicí proudové transformátory RCMB330 s rozebíratelným jádrem
Citlivé měřicí proudové transformátory RCMB330 pro měření AC a DC reziduálních proudů s rozebíratelným jádrem a s rozhraním RS-485/Modbus RTU
Cena 19 540 Kč
23 643,40 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu RCMB330 - transformátor s rozhraním Modbus RTU (1)
Monitor reziduálního proudu
RCMB330Rozebíratelné jádro, vnitřní průměr 25 mm
Hodnota reakce nastavitelná Idn = 30...500 mA
Měřicí rozsah 10...500 mA, DC...100 kHz
Us = 19,2...28,8 V
Rozhraní Modbus/RTU
Hodnota reakce nastavitelná Idn = 30...500 mA
Měřicí rozsah 10...500 mA, DC...100 kHz
Us = 19,2...28,8 V
Rozhraní Modbus/RTU
OBJ: B74043160
Záruka: 24 m.
Není skladem
Prověříme pro Vás
19 540 Kč/ks
23 643,40 Kč s DPH
+-
Volitelné příslušenství k RCMB330 - transformátor s rozhraním Modbus RTU
Napájecí zdroj

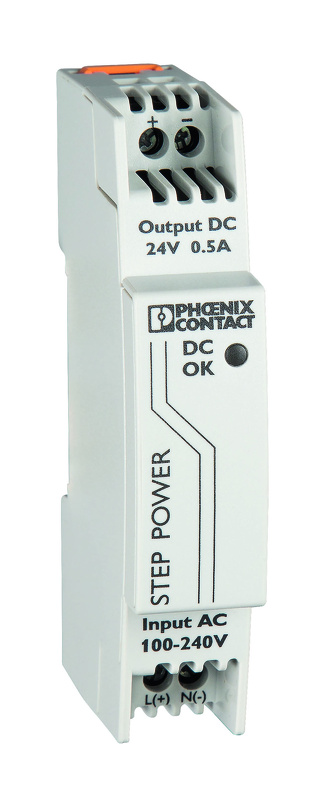

STEP-PS/1AC/24DC/0.5Napájecí zdroj na DIN lištu 24 V, 0,5 A.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
OBJ: B94053110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 670 Kč/ks
2 020,70 Kč s DPH
+-
Napájecí zdroj

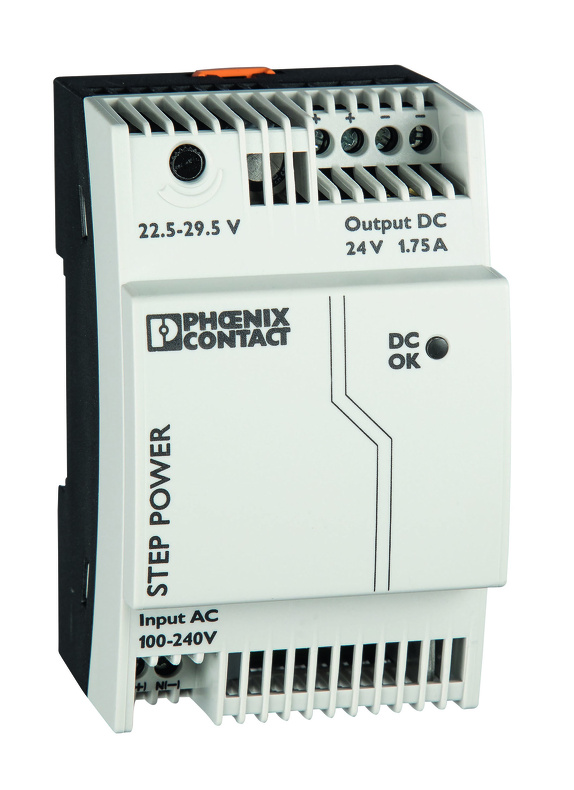

STEP-PS/1AC/24DC/1.75Napájecí zdroj na DIN lištu 24 V, 1,75 A.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
OBJ: B94053111
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 850 Kč/ks
3 448,50 Kč s DPH
+-
Napájecí zdroj
STEP-PS/1AC/24DC/4.2Napájecí zdroj na DIN lištu 24 V, 4,2 A.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
OBJ: B94053112
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 420 Kč/ks
5 348,20 Kč s DPH
+-
Popis výrobku
Popis přístroje
Měřicí proudové transformátory RCMB330 jsou určeny k měření AC a DC reziduálních proudů v uzemněných sítích (TN a TT). Přístroje umožňují měření unikajících poudů v rozmezí IΔ = 10…500 mA a ve frekvenčním rozsahu DC…100 kHz.
Dvě samostatně nastavitelné hodnoty reakce umožňují rozlišovat mezi výstrahou a alarmem.
Přístroje jsou vybaveny rozhraním RS-485 s protokolem Modbus RTU pro vyčítání měřených hodnot a pro přenos alarmových stavů. Rozhraní RS-485 lze rovněž využít k nastavování parametrů měřicího transformátoru.
Vlastnosti
- Trvalé monitorování reziduálního proudu v souladu s německou normou VGUV Vorschrift 3
- Snadná instalace na DIN lištu nebo pomocí šroubů
- Rozhraní RS-485 s protokolem Modbus RTU pro vyčítání měřených hodnot a nastavování parametrů
- Frekvenční rozsah DC…100 kHz
- Multifunkční LED pro signalizaci provozních stavů
- Digitálně nastavitelné fitry pro snímání AC nebo DC složky proudu (dolní propusti pro proudy typu B podle IEC 60755, typu B+ podle VDE 0664-400)
- Možnost samostatného vyhodnocení AC a DC složky i RMS hodnoty reziduálního proudu
- Instalace bez nutnosti demontáže primárních vodičů
- Možnost aktualizace firmware - rozšíření nebo modifikace vlastností přístroje
- Odolnost vůči zátěžovým proudům díky magnetickému stínění
- Napájecí napětí DC 24 V
Normy
Měřicí proudový transformátor RCMB330 splňuje požadavky normy IEC 62020-1:2020.
Rozšířené informace
Rozměry

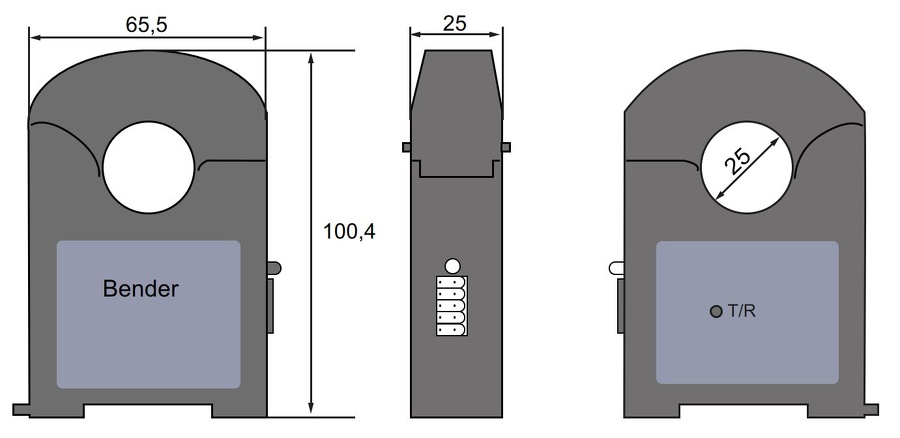

Rozměry měřicího proudového transformátoru RCMB300 v mm
Technické údaje
Parametry
| Signalizace | LED |
|---|---|
| Výstupní relé | - |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 100 kHz |
| Počet měřících kanálů | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 30 mA … 0,5 A |
| Zpoždění reakce ton | 0,05 s … 3600 s |
| Zpoždění při spuštění t | 0 … 3600 s |
| Zpoždění uvolnění toff | 0 … 3600 s |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ano |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 70 °C |
| Poznámka | Kmitočtový rozsah: DC...100 000Hz |
