Ochrana osob, požární ochrana a ochrana strojů a výroby – je to téma pro vás? Pak by vás mohlo zajímat, jak využít MRCDB.

RCD (Residual Current Device) je obecný termín pro všechny typy proudových chráničů. Kromě známých RCCB a RCBO patří do této skupiny výrobků také CBR a takzvané MRCD neboli stavebnicové proudové chrániče. Všechny výše uvedené přístroje dokáží detekovat reziduální proud a v případě poruchy odpojit monitorovaný obvod podle normy ČSN 33 2000-4-41. Tato zařízení jsou předepsána nebo doporučena v mnoha oblastech ČSN 33 2000-5-53.

Obecný rozdíl mezi MRCD a RCM spočívá v tom, že monitor reziduálního proudu RCM slouží k monitorování a MRCD k ochraně. Z tohoto důvodu se MRCD vyznačují tím, že vypínají připojený jistič s izolačními vlastnostmi v normou stanoveném, velmi krátkém čase, aby při výskytu poruchy včas přerušily napájení. V souladu s tím jsou MRCD ve srovnání s RCM obzvláště spolehlivé a rychlé při vypnutí obvodu s poruchou.

S ohledem na maximální dobu sepnutí ČSN 33 2000-4-41 odpovídá MRCD normě ČSN EN 60947-2, příloha M, jako ochranné zařízení, s nímž lze mimo jiné splnit následující stupně ochrany:

• Ochrana osob
• Požární ochrana

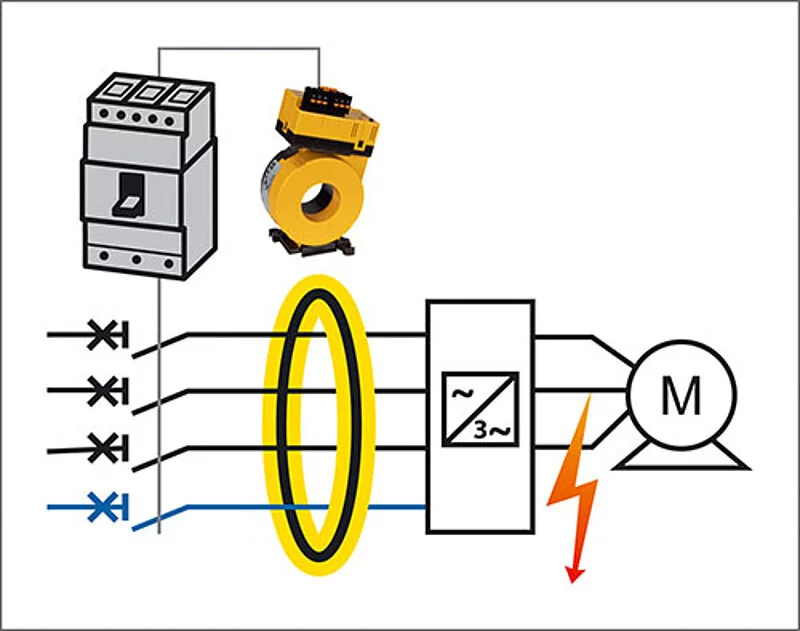

V průmyslových aplikacích lze často použít řešení MRCD. Předpokladem je, že MRCD je přístupný pouze osobám poučeným nebo s elektrotechnickou kvalifikací. Norma jasně určuje, že se MRCD se nesmí používat pro domovní instalace. Použití MRCD se doporučuje zejména tehdy, pokud již nelze vést jmenovitý proud přes svorky RCCB, nebo například pokud se v instalaci vyskytují vyšší hodnoty napětí anebo zatěžovacích proudů.

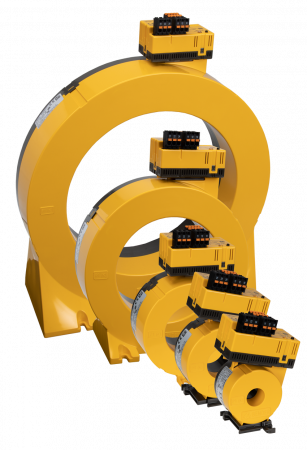

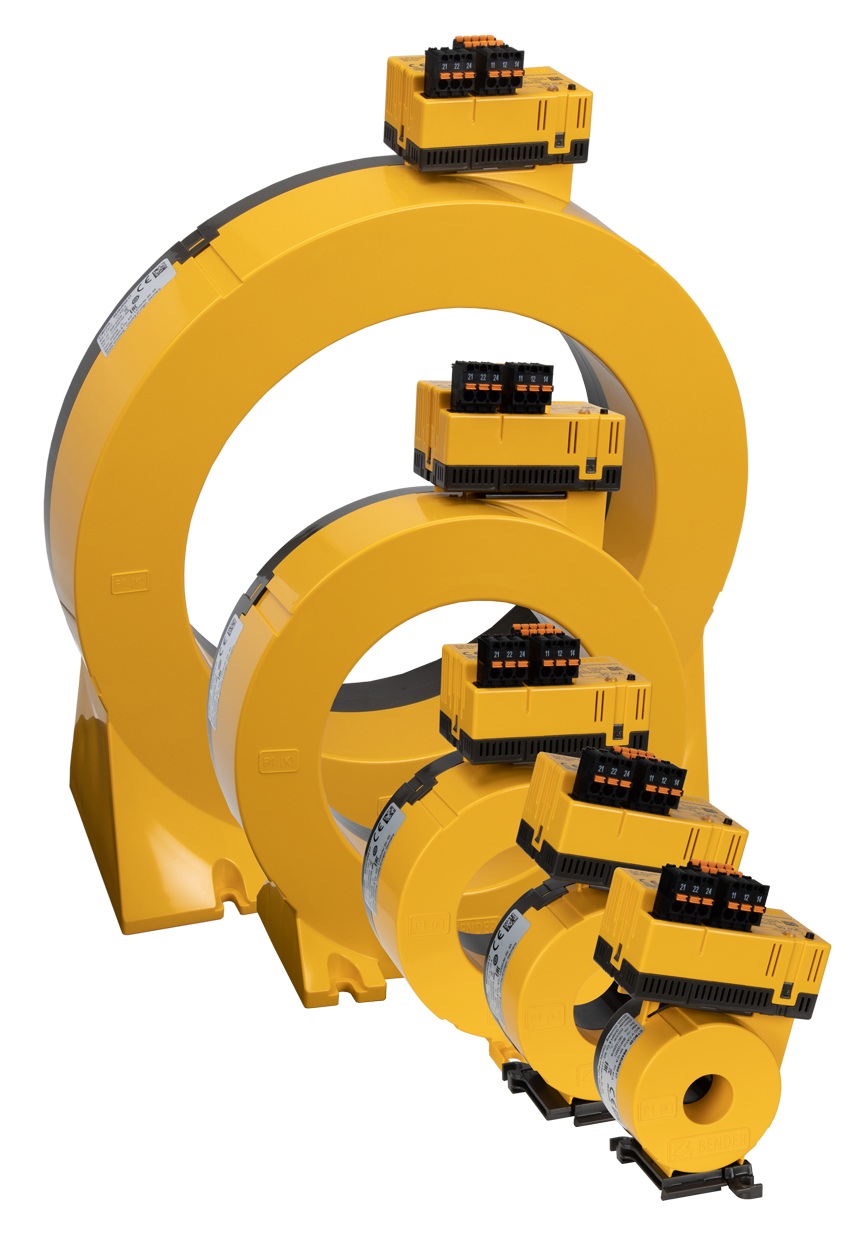

Společnost Bender nabízí řady přístrojů SensorPRO. Součástí této modulární řady jsou přístroje citlivé na AC/DC proud pro použití jako stavebnicové proudové chrániče - MRCD typu B - v souladu s aktuálně platnou verzí normy ČSN EN 60947-2, příloha M (IEC 60947-2). Lze je použít jako doplňkovou ochranu v uzemněných soustavách TN a TT, ve kterých se mohou vyskytovat stejnosměrné reziduální proudy nebo střídavé pulzační reziduální proudy.

Integrovaná relé lze použít v případě alarmu k ovládání odpojovacího zařízení a hlášení výstrahy při zhoršení izolačního stavu. Rozhraní Modbus RTU navíc nabízí možnost průběžně sledovat reziduální proudy v nadřazeném monitorovacím systému a v případě potřeby je analyzovat a vizualizovat.

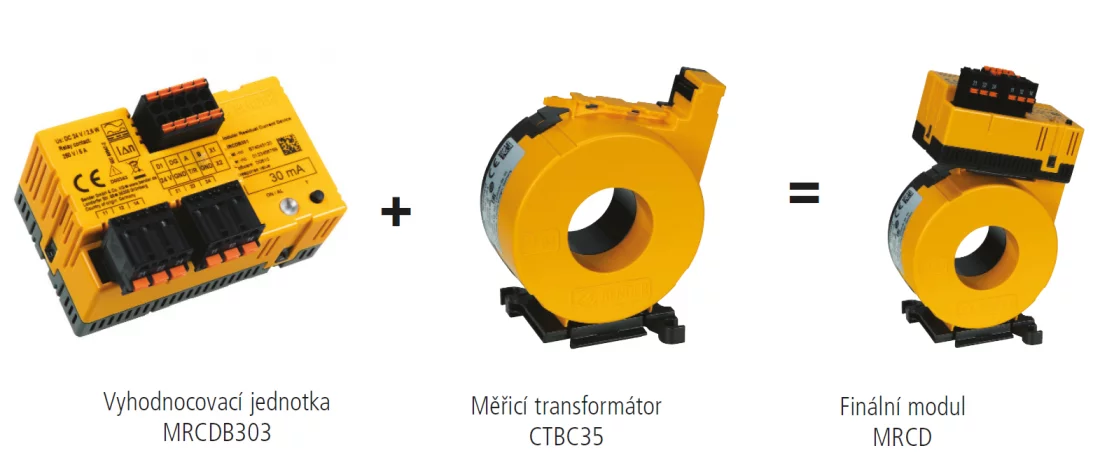

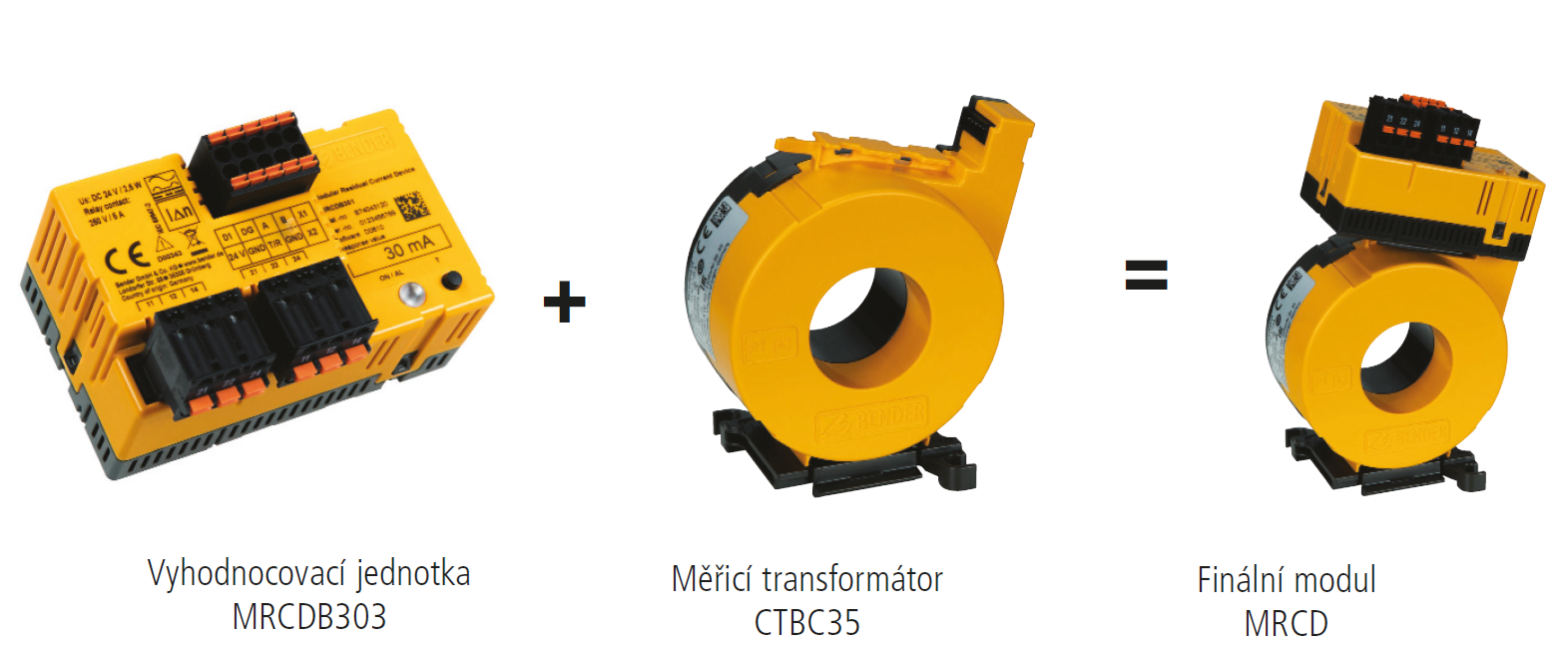

Kompletní stavebnicový proudový chránič typu B řady MRCDB303 s integrovaným měřicím transformátorem proudu v kombinaci s jističem lze nastavit v rozsahu 30 mA...3 A; lze tak flexibilně nastavit dle systému a aplikace.

Díky volitelně dostupným, plně stíněným transformátorovým modulům jsou nové MRCD optimálně vhodné pro speciální aplikace s vysokými a rychle se měnícími rozběhovými a pulzními proudy (např. různé svařovací aplikace MRCDB305); v instalacích tak nedochází k falešným vypnutím.  Frekvenční rozsah až 100 kHz zajišťuje, že jsou plně splněny požadavky normy ČSN 33 2000-4-42 v oblasti požární ochrany, takže přístroje jsou předurčeny i pro použití v požárně nebezpečných provozech, jako jsou pily nebo jiné podniky v dřevozpracujícím nebo papírenském průmyslu.
