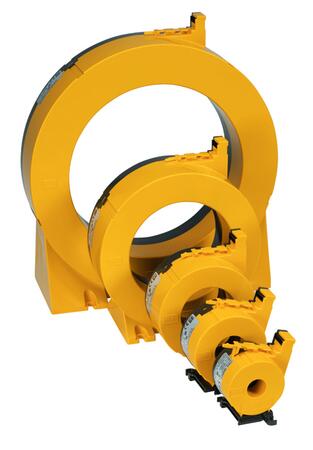

CTBC citlivé transformátory proudů typu B

Měřicí proudové transformátory řady CTBC pro proudy typu B

Měřicí proudové transformátory řady CTBC... s kruhovým otvorem a vysokou citlivostí na střídavé, pulsující i stejnosměrné proudy typu B určené pro měřicí a vyhodnocovací jednotky CTUB100, RCMB300 a MRCDB300.

Cena od 2 290 Kč
od 2 770,90 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (10)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu CTBC citlivé transformátory proudů typu B (10)

Filtrace
Skladem

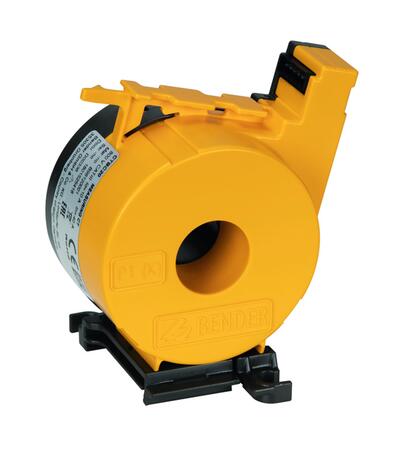

Měřicí transformátory CTBC20
Transformátor proudu
CTBC20
Měřicí transformátor, průměr 20 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120001
Záruka: 60 m.
Není skladem
Prověříme pro Vás
2 290 Kč/ks
2 770,90 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory CTBC35
Transformátor proudu
CTBC35
Měřicí transformátor, průměr 35 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120003
Záruka: 60 m.
Skladem v GHV
skladem 8 ks
3 400 Kč/ks
4 114 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory CTBC60
Transformátor proudu
CTBC60
Měřicí transformátor, průměr 60 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120005
Záruka: 60 m.
Není skladem
Prověříme pro Vás
4 640 Kč/ks
5 614,40 Kč s DPH
Porovnání
+-
Košík

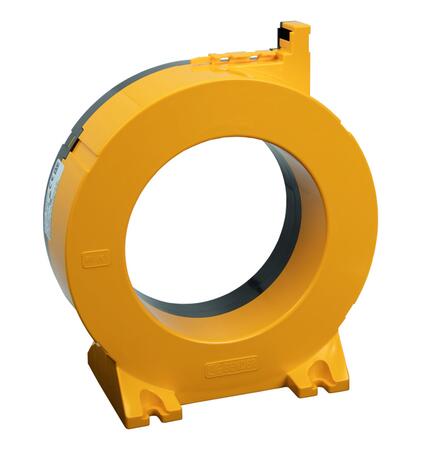

Měřicí transformátory CTBC120
Transformátor proudu
CTBC120
Měřicí transformátor, průměr 120 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120007
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
11 040 Kč/ks
13 358,40 Kč s DPH
Porovnání
+-
Košík

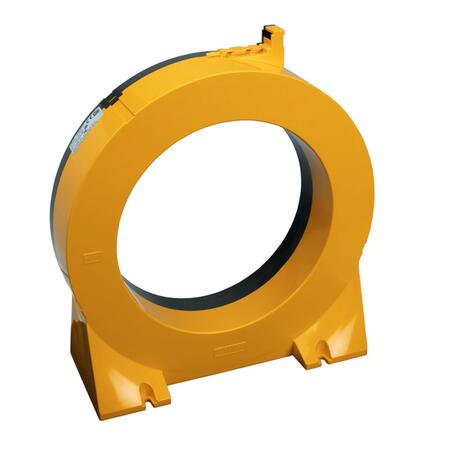

Měřicí transformátory CTBC210
Transformátor proudu
CTBC210
Měřicí transformátor, průměr 210 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120008
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
21 740 Kč/ks
26 305,40 Kč s DPH
Porovnání
+-
Košík

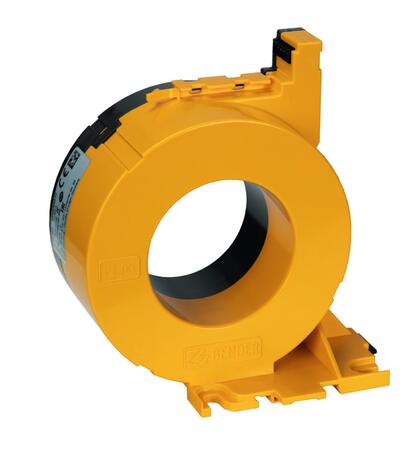

Měřicí transformátory CTBC20
Transformátor proudu se stíněním
CTBC20P
Měřicí transformátor, magneticky stíněný, průměr 20 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120002
Záruka: 60 m.
Není skladem
Prověříme pro Vás
3 090 Kč/ks
3 738,90 Kč s DPH
Porovnání
+-
Košík

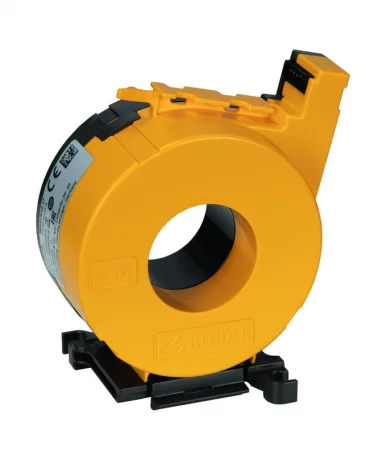

Měřicí transformátory CTBC35
Transformátor proudu se stíněním
CTBC35P
Měřicí transformátor, magneticky stíněný, průměr 35 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
OBJ: B98120004
Záruka: 60 m.
Není skladem
Prověříme pro Vás
4 890 Kč/ks
5 916,90 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory CTBC60
Transformátor proudu se stíněním
CTBC60P
Měřicí transformátor, magneticky stíněný, průměr 60 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120006
Záruka: 60 m.
Není skladem
Prověříme pro Vás
7 140 Kč/ks
8 639,40 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory CTBC120
Transformátor proudu se stíněním
CTBC120P
Měřicí transformátor, magneticky stíněný, průměr 120 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120020
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
16 540 Kč/ks
20 013,40 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory CTBC210
Transformátor proudu se stíněním
CTBC210P
Měřicí transformátor, magneticky stíněný, průměr 210 mm.
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
OBJ: B98120021
Záruka: 60 m.
Není skladem
Prověříme pro Vás
32 320 Kč/ks
39 107,20 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřicí proudové transformátory řady CTBCxxx(P) jsou určeny pro citlivá měření reziduálních proudů typu B (střídavé, pulsující i stejnosměrné vyhlazené proudy). Měřicí transformátory CTBC jsou součástí modulární řady přístrojů pro monitorování reziduálních proudů a jsou určeny pro použití s následujícími měřicími a vyhodnocovacími moduly:

  • řada MRCDB300 - monitory reziduálních proudů s ochrannou funkcí,
  • řada CTUB100 - měřicí modul pro vyhodnocovací jednotky řady RCMA420/423 a pro systémy monitorování reziduálních proudů RCMS460/490,
  • řada RCMB300 - citlivé monitory reziduálních proudů.

Měřicí proudové transformátory převádí reziduální a poruchové proudy na signál, který je dále zpracováván měřicími a vyhodnocovacími moduly. Transformátory mohou být použity jak v sítích AC a 3(N)AC, tak v sítích DC. Přístroje jsou vhodné pro detekci reziduálních proudů s vyhlazenou DC složkou. K dispozici jsou i transformátory s magnetickým stíněním (CTBC…P), které jsou vhodné pro sítě s krátkodobými zátěžovými proudy o vysokých hodnotách.
Přístroje se dodávají v pěti provedeních dle vnitřního průměru jádra: 20, 35, 60, 120 a 210 mm.


Rozšířené informace

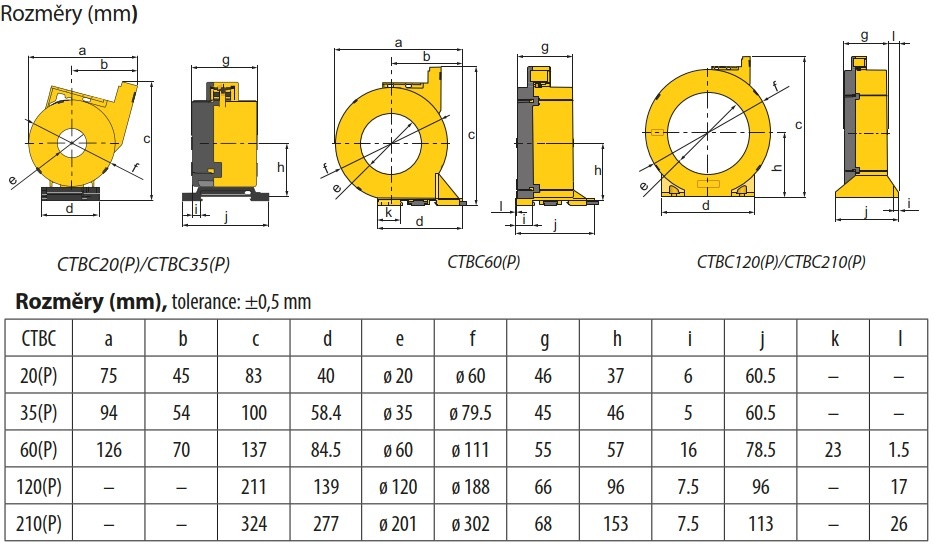

Rozměry měřicích proudových transformátorů řady CTCB



Rozměry



Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC120
(ZIP, 4.3 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC20
(ZIP, 4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC210
(ZIP, 4.7 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC35
(ZIP, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CTBC60
(ZIP, 3.7 MB)
Zobrazit ikonaDownload ikona
