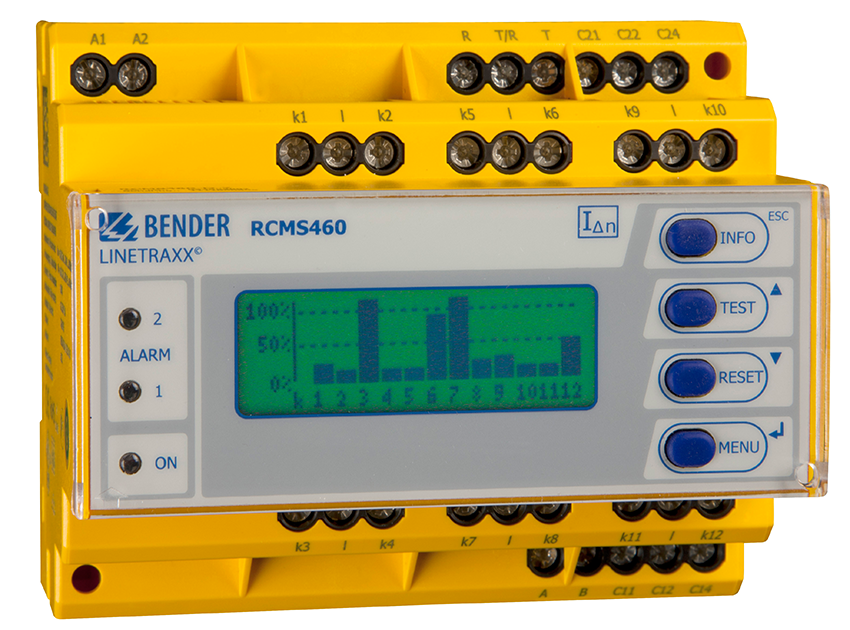

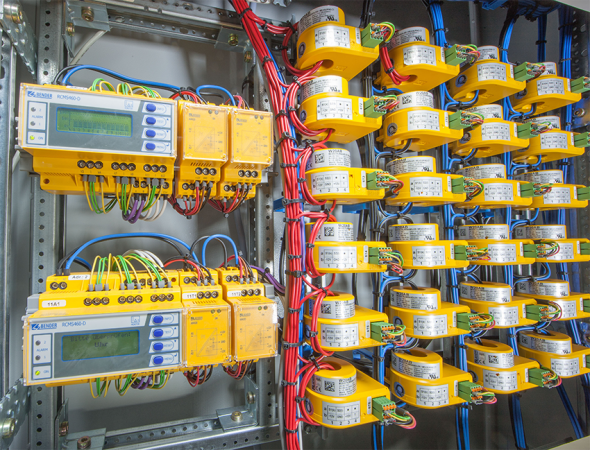

RCMS460 D - Monitor reziduálních proudů AC, A, B
Výběrem vhodného měřicího transformátoru proudu lze na kterémkoli kanálu provádět citlivá měření AC, pulsačních DC, DC proudu
V kombinaci s měřicími transformátory proudu slouží k detekci a vyhodnocení reziduálních i provozních proudů v uzemněných napájecích soustavách. Využívá až 12 měřicích kanálů.
Dotaz na produktPorovnat
Varianty k produktu RCMS460 D - Monitor reziduálních proudů AC, A, B (5)
Us: AC 16...72V, 50/60 Hz / DC 16...94V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů, 2 x relé
Us: AC 70...276V, 50/60 Hz / DC 70...276V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů, 2 x relé
Us: AC 16...72V, 50/60 Hz / DC 16...94V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů z toho 4 s rozsahem 100mA...125A, 2 x relé
Us: AC 70...276V, 50/60 Hz / DC 70...276V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů z toho 4 s rozsahem 100mA...125A, 2 x relé
Us: AC 70...276V, 50/60 Hz / DC 70...276V
Idn: 10mA - 10A (Typ B); 6mA - 20A (Typ A)
až 12 měřicích transformátorů, 2 x relé
provedení "W"

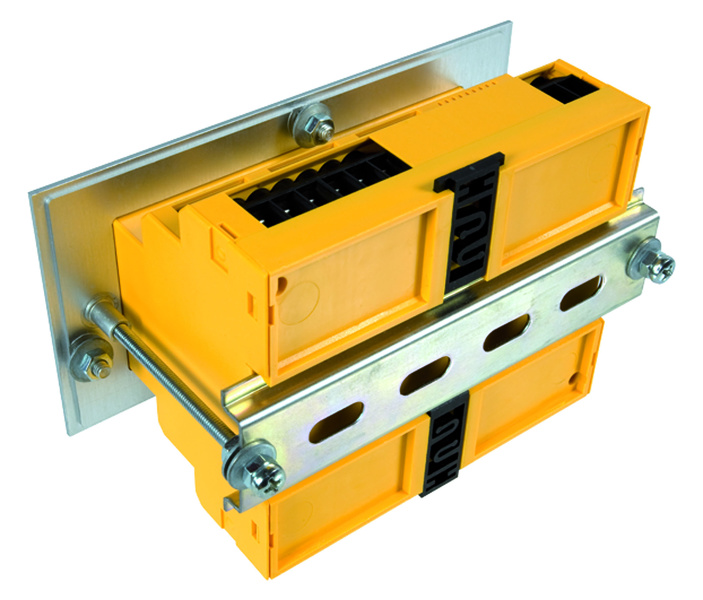

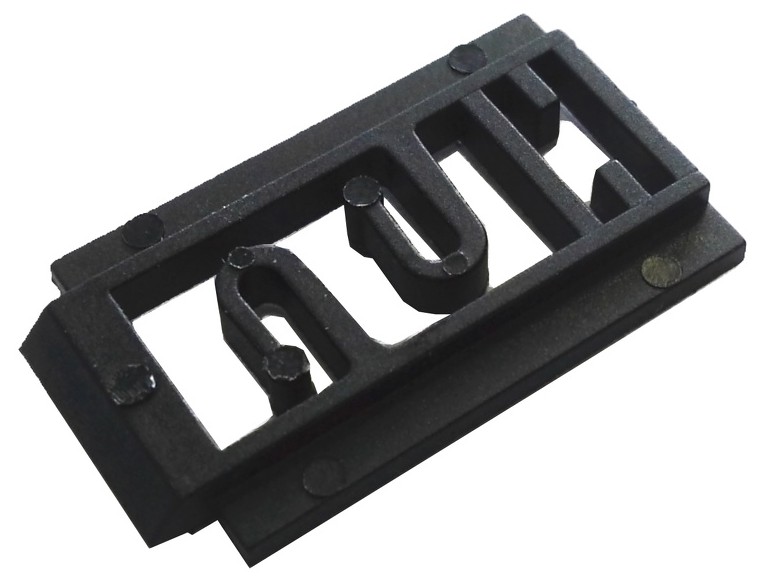

Volitelné příslušenství k RCMS460 D - Monitor reziduálních proudů AC, A, B
Délka 1 m
Délka 2,5 m
Délka 5 m
Délka 10 m

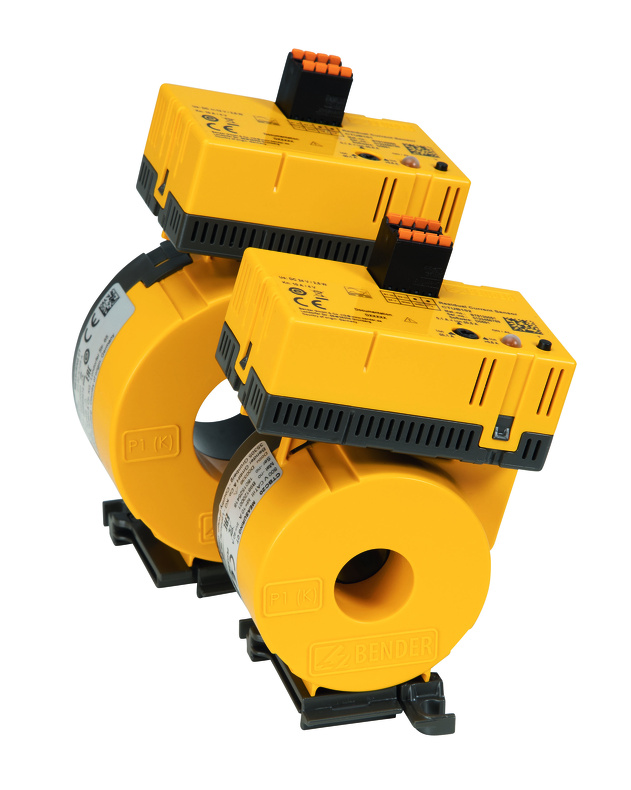

pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
Popis výrobku
- Měření skutečné efektivní hodnoty proudu TRMS (AC+DC)
- 12 měřicích kanálů v jednom přístroji
- Do jednoho systému lze sdružit až 90 přístrojů RCMS (1080 měřicích kanálů)
- Rychlé paralelní skenování ve všech kanálech
- Hodnoty reakce lze nastavit v rozsazích 10 mA...10 A (DC...2000 Hz) a 6 mA...20 A (42...2000 Hz)
- Funkce Preset (Přednastavení)
- Nastavitelné hodnoty zpoždění
- Možnost volby hodnoty reakce v závislosti na kmitočtu podle charakteru ochrany (ochrana osob, ochrana zařízení, protipožární ochrana)
- Historie až 300 ALARM hlášení s uvedením data a času události
- Funkce Data logger až pro 300 datových údajů na kanál
- Analýza harmonických, DC, THD
- Dvě oddělená ALARM relé, každé s jedním přepínatelným kontaktem
- Nastavitelný režim N/O nebo N/C a paměť poruch
- Interní a externí tlačítko TEST/RESET
- Podsvětlený multifunkční grafický displej
- Přenos dat pomocí sběrnice RS485 s BMS protokolem
- Monitorování stavu připojení měřicích transformátorů proudu
- Možnost ochrany nastavení přístroje pomocí hesla
Rozšířené informace
Verze RCMS460-D je provedení přístroje s podsvětleným LC displejem, na kterém je možno zobrazovat informace několika způsoby. Toto provedení se používá tehdy, když detailní informace ze všech přístrojů systému, připojených k rozvaděči pomocí sběrnice, mají být zobrazovány lokálně. Toto provedení je schopno přiřadit parametry všem jednotkám RCMS460/490 připojených po BMS sběrnici a zobrazit všechny naměřené informace. V systému může být použito několik přístrojů RCMS...-D.

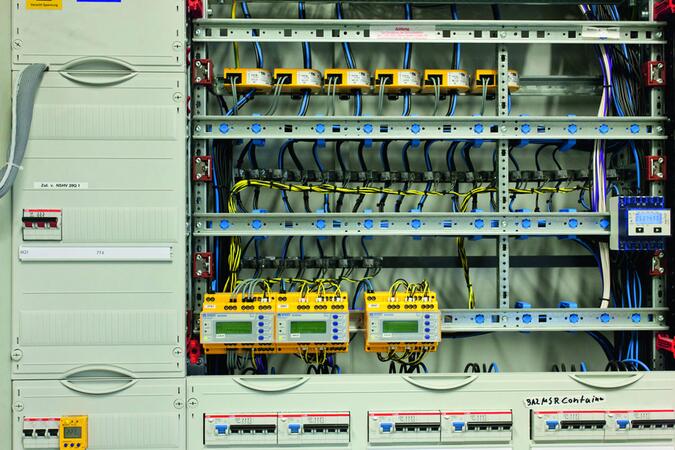

Popis systému RCMS

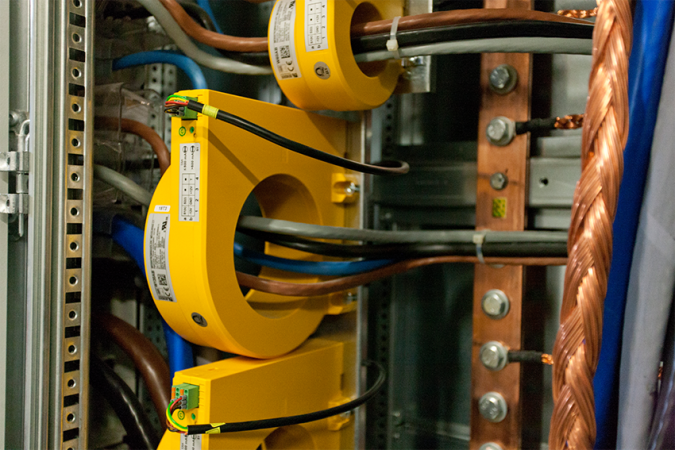

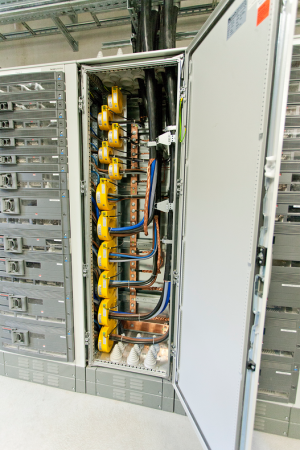

Systém RCMS se skládá z jednoho nebo několika přístrojů RCMS460-D/-L nebo RCMS490-D/-L. Ve spolupráci s připojenými měřicími transformátory proudu (dále jen MTP) jsou tyto přístroje schopny detekovat a vyhodnocovat poruchy reziduálních i provozních proudů v uzemněných napájecích soustavách. Maximální napětí soustavy, které lze monitorovat, závisí na jmenovitém izolačním napětí použitého MTP v případě, že jsou proudy měřeny na sběrnicích. Pokud jsou proudy měřeny na kabelech nebo vodičích, závisí velikost monitorovaného napětí na jmenovitém izolačním napětí těchto kabelů nebo vodičů. Pro velmi citlivá měření AC/DC reziduálních proudů je nutno použít MTP série CTUB102-CTBC... Střídavé nebo pulsační stejnosměrné proudy (42...2000 Hz) lze MTP série CTAC... (s kruhovým jádrem), série WR... (s obdélníkovým jádrem) nebo série WS... (s rozebíratelným jádrem). MTP lze použít v jakékoli kombinaci na jednotlivých kanálech jednoho přístroje. Každý přístroj využívá až 12 měřicích kanálů. V systému lze přes sběrnici RS 485 (BMC protokol) propojit až 90 přístrojů a monitorovat tak až 1080 obvodů soustavy pomocí měřicích kanálů. Kmitočtová spouštěcí charakteristika může být nastavena tak, aby co nejpřesněji splňovala požadavky speciálních aplikací (ochrana osob, ochrany zařízení v systémů nebo protipožární ochrana). U měřených veličin lze provést i harmonickou analýzu.
Aplikace
- Monitorování a vyhodnocování reziduálních, poruchových a pracovních proudů zátěže nebo systému v kmitočtovém rozsahu DC...2000 Hz (MTP CTUB102-CTBC..., CTBS25), nebo 42...2000 Hz (MTP CTAC..., WR..., WS..., WF...)
- Monitorování proudu v lokalitách se zvýšeným požárním nebezpečím
- Monitorování rozptylových proudů v TN-S soustavách a navíc připojení N-PE vodičů
- Monitorování přetížení N-vodičů v důsledku přítomnosti vyšších harmonických
- Monitorování proudu v PE vodičích
- Monitorování stacionárních elektrických systémů a zařízení
- Protipožární ochrana a ochrana osob díky rychlému vyhodnocení kritické situace s následným odpojením soustavy s nejkratším možným časovým zpožděním.
Funkce
Proudy jsou měřeny jako TRMS hodnoty v kmitočtovém pásmu 0(42)...2000 Hz. Všechny kanály jsou skenovány současně, takže maximální doba skenování ≤ 180 ms (je-li IΔn překročen 1×) a ≤ 30 ms (je-li IΔn překročen 5×). Aktuální naměřené hodnoty ze všech kanálů jsou zobrazovány na LC displeji jako bargraf. Pokud je jedna z nastavených hodnot reakce překročena, je aktivováno zpoždění reakce. Jakmile toto zpoždění uběhne ALARM relé K1/K2 sepne a ALARM LED AL1/AL2 se rozsvítí. Dvě nezávisle nastavitelné hodnoty reakce ALARM relé dovolují odlišit mezi hodnotou Před-ALARM a ALARM. Kanál se zjištěným poruchovým stavem a odpovídající naměřená hodnota je zobrazena na displeji. Jakmile hodnota proudu klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění. Po skončení tohoto zpoždění přepnou ALARM relé zpět do výchozího stavu. V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM a LED zůstanou svítit, dokud není tento stav změněn tlačítkem RESET nebo po sběrnici BMS vyslán signál RESET. Ověření funkce zařízení je možno pomocí tlačítka TEST. Výše uvedené parametry zařízení mohou být nastaveny buď pomocí ovládacích tlačítek na čelním panelu jednoho z připojených přístrojů (verze - D), nebo pomocí připojených převodníků či dotykových displejových panelů (více informací najdete v sekci "Přístroje pro komunikaci"). Funkce přednastavení může být využito pro nastavení všech kanálů současně jako specifický reziduální proud plus vybraný faktor konkrétního zařízení.
Historie ALARMŮ
Přístroje RCMS460-D využívají vnitřní paměť pro ukládání informací o stavech ALARM. Do paměti lze uložit až 300 záznamů obsahujících informace o konkrétní poruše (datum, čas, kanál, kód události, naměřená hodnota). Tato data lze kdykoli z paměti vyvolat.
Harmonická analýza
Přístroje RCMS460-D umožňují rovněž provádět harmonickou analýzu naměřených proudů. Pomocí menu těchto přístrojů lze vyhodnotit stejnosměrnou složku a THD (celkové harmonické zkreslení) naměřených hodnot stejně jako hodnoty jednotlivých harmonických (1...40 harmonické při kmitočtu 50/60 Hz a 1...5 harmonické při kmitočtu 400 Hz). Všechny tyto hodnoty lze numericky nebo graficky zobrazit na displeji.

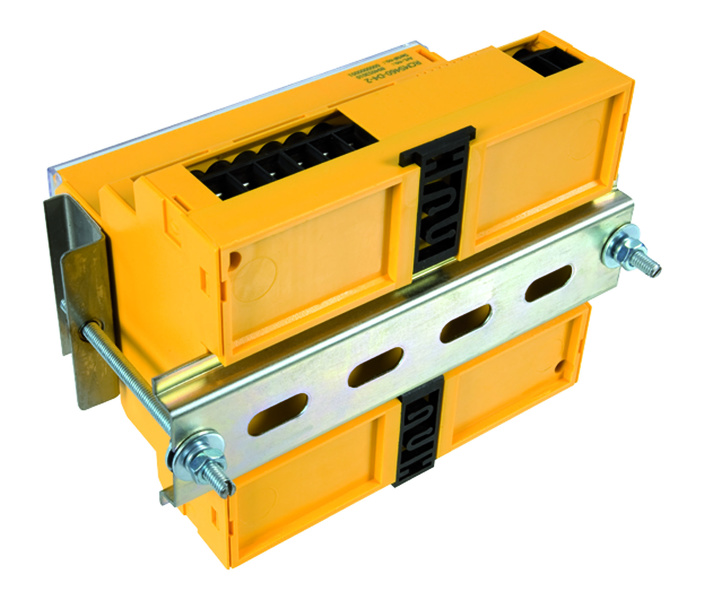

Rozměry pouzdra XM460
Technické údaje
Parametry
| Signalizace | LCD |
|---|---|
| Výstupní relé | 2 |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 2 kHz |
| Počet měřících kanálů | 12 (na zařízení), 1080 (v síti) |
| Prahové hodnoty lΔn1 | 10 % … 100 % |
| Zpoždění reakce ton | 0 … 99 s |
| Zpoždění při spuštění t | 0 … 99 s |
| Zpoždění uvolnění toff | 0 … 999 s |
| Pracovní režim výstupních relé | N/C nebo N/O |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ano |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Poznámka | Prahové hodnoty lΔn1: 10...100 % lΔn2, min. 5mA Prahové hodnoty lΔn2: 10mA...10A (Typ B), 6mA...20A (Typ A) |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 6 kV |
| Ochranné oddělení (zvýšená izolace) | (A1,A2) - (k1,l...k12,R,TR,T,A,B), (C11,C12,C14), (C21,C22,C24) |
| Ochranné oddělení (zvýšená izolace) | (C11,C12,C14) - (C21,C22,C24) |
| Test dielektrika podle IEC 61010-1 | 3 530 V |
| Jmenovité izolační napětí | AC 250 V |
| Jmenovité pulzní zkušební napětí | 4 kV |
| Základní izolace | (k1,l...k12,R,TR,T,A,B) - (C11,C12,C14), (C21,C22,C24) |
| Test dielektrika podle IEC 61010-1 | 2 210 V |
| Parametry napájení | |
| Jmenovité pracovní napětí Us | viz údaje pro objednávku |
|---|---|
| Kmitočtový rozsah | viz údaje pro objednávku |
| Vlastní spotřeba | max. ≤ 10 VA |
| Měřicí obvod | |
| Typ externího MTP | CTAC..., WR..., WS..., WF..., CTUB102-CTBC..., CTBS25 |
|---|---|
| Monitorování připojení MTP | On / Off (od výrobce nastaveno On) |
| Zátěž RCMS...-D/-L | 68 Ω |
| Zátěž RCMS...-D4/-L4 (pouze kanály 9...12) |
1 Ω |
| Jmenovité pracovní napětí MTP | 800 V |
| Pracovní charakteristiky de IEC 60755 | Typ A a B |
| Jmenovitý kmitočet | 0...2000 Hz (Typ B), 42...2000 Hz (Typ A) |
| Omezení kmitočtového rozsahu | Žádné, IEC, 50/60 Hz (od výrobce nastaveno Žádné) |
| Měřicí rozsah RCMS...-D/-L | 0...20 A (Typ B), 0...30 A (Typ A) |
| Činitel zkreslení | 4 (do 10 A), 2 (od 10 do 20 A) |
| Měřicí rozsah RCMS...-D4/-L4 (pouze kanály 9...12) |
100 mA...125 A |
| Prahové hodnoty | |
| IΔn2 ALARM | 10 mA...10 A (typ B), 6 mA...20 A (typ A) (od výrobce nastaveno překročení 100 mA) |
|---|---|
| IΔn2 ALARM pro RCMS...-D4/-L4 (pouze kanály 9...12) |
100 mA...125 A (od výrobce nastaveno překročení 16 A) |
| IΔn1 PředALARM | 10...100 % IΔn2 min 5 mA (od výrobce nastaveno 50 %) |
| Digitální vstup | 1 pro < 100 Ω, 0 pro > 250 Ω (od výrobce nastaveno 1) |
| Nejistota měření | 0...-20 % |
| Nejistota měření RCMS...-D4/-L4 (pouze kanály 9...12) |
+10...-20 % |
| Hystereze | 2...40 % (od výrobce nastaveno 20 %) |
| Koeficient pro jiné MTP | 1...10; × 1...250 (od výrobce nastaveno × 1) |
| Max. počet měřicích kanálů | 12 / 1080 (v přístroji / v systému) |
| Specifické časy | |
| Zpoždění spouštění t / přístroj | 0...99 s (od výrobce nastaveno 0 ms) |
|---|---|
| Zpoždění reakce ton / kanál | 0...999 s (od výrobce nastaveno 200 ms) |
| Zpoždění uvolnění toff / kanál | 0...999 s (od výrobce nastaveno 200 ms) |
| Doba reakce tae při IΔn = 1× IΔn1/2 | ≤ 180 ms |
| Doba reakce tae při IΔn = 5× IΔn1/2 | ≤ 30 ms |
| Doba vybavení | tan = tae + ton1/2 |
| Doba reakce I/O vstupu | < 3,5s |
| Doba skenování všech kanálů | ≤ 180 ms |
| Doba obnovení tb | 500...600 ms |
| Zobrazení, paměť | |
| Rozsah zobrazení | 0...20 A (Typ B) 0...30 A (Typ A) 0...125 A (Typ A, RCMS...-D4/-L4, kanály 9...12) |
|---|---|
| Nejsitota | ±10 % |
| LED indikace | ON / ALARM |
| LC displej | podsvětlený grafický displej |
| Paměť hlášení ALARM | 300 údajů |
| Data logger | 300 údajů / kanál |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Jazyk | D, GB, F (od výrobce nastaveno GB) |
| Paměť chyb, ALARM relé | On / Off (od výrobce nastaveno Off) |
| Vstupy / výstupy | |
| Délka kabelů pro externí tlačítko | 0...10 m |
|---|---|
| TEST / RESET | interní / externí |
| Komunikační rozhraní | |
| Rozhraní / Protokol | RS 485 / BMS |
|---|---|
| Přenosová rychlost | 9,6 kBit/s |
| Délka kabelu | 0...1200 m |
| Doporučený kabel | J-Y(St)Y min. 2×2×0,8 (stíněný, stínění na jedné straně připojeno k PE) |
| Zakončovaní odpor (připojitelný přes DIP přepínač) |
120 Ω (0,25 W) |
| Adresa zařízení (BMS sběrnice) | 1...90, (od výrobce nastaveno 2) |
| Délky kabelů pro MTP série CTAC..., WS..., WR..., WF... | |
| Jednotlivé vodiče ≥ 0,75 mm2 | 0...1 m |
|---|---|
| Jednotlivé splétané vodiče ≥ 0,75 mm2 | 0...10 m |
| Stíněné vodiče ≥ 0,5 mm2 | 0...40 m |
| Doporučený kabel | J-Y(St)Y min. 2×2×0,8 (stíněný, stínění na jedné straně připojeno ke svorce "l") |
| Délky kabelů pro MTP série CTUB102-CTBC..., CTBS25 | |
| Jednotlivé vodiče ≥ 0,75 mm2 | 0...10 m |
|---|---|
| Připojení | konektory, doporučené WXS |
| Spínací obvody | |
| Spínací prvky | 2 relé s 1 přepínacím kontaktem) |
|---|---|
| Princip | N/C nebo N/O (od výrobce nastaveno N/O) |
| Dovolený počet sepnutí | 10000 cyklů |
| Minimální zátěž kontaktu | 1 mA při AC / DC ≥10 V |
| Všeobecná data | |
| EMC | dle IEC 62020 |
|---|---|
| Pracovní teplota okolí | -25...55 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti | IP 30 |
| Stupeň krytí, svorky | IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 |
| Hmotnost | cca. 360 g |
| Pouzdro | XM460 |
Související produkty

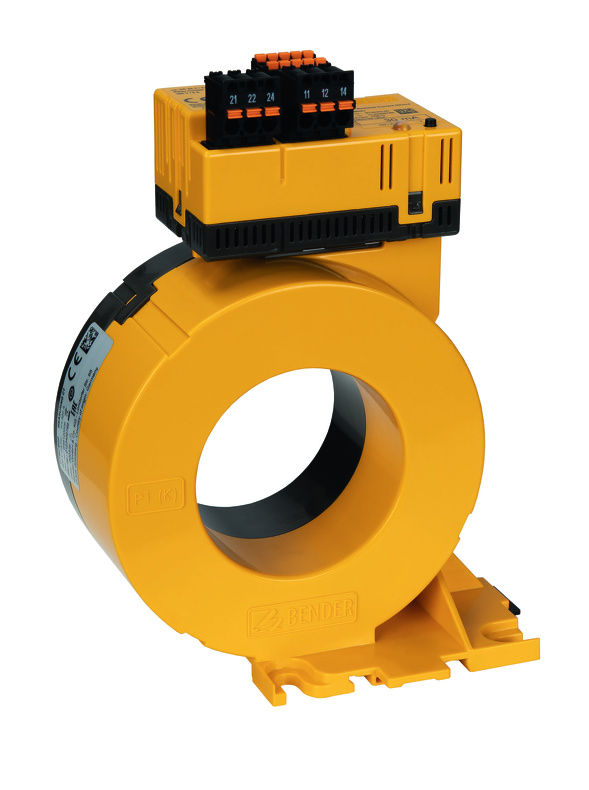

Měřicí proudové transformátory řady CTAC... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.

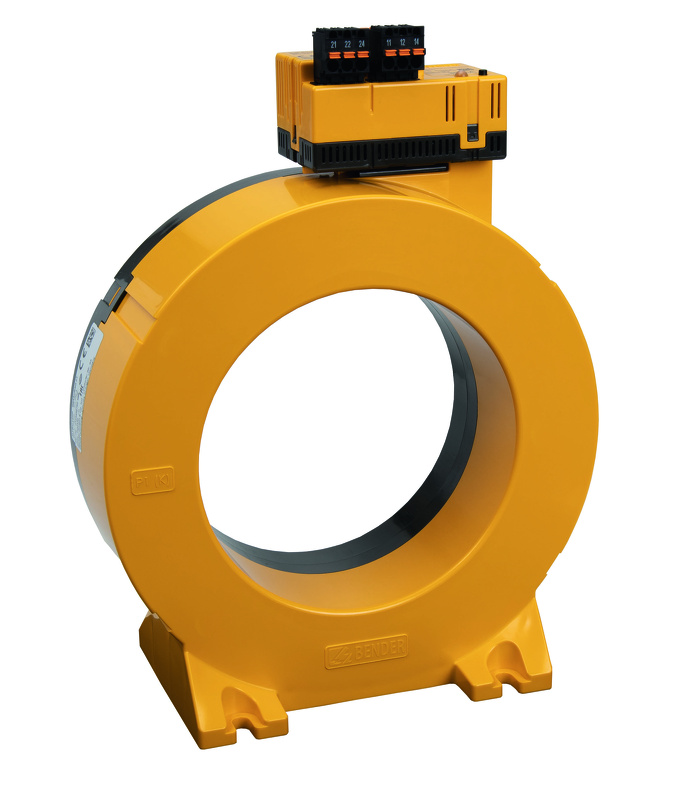

Měřicí proudové transformátory řady CTBC... s kruhovým otvorem a vysokou citlivostí na střídavé, pulsující i stejnosměrné proudy typu B určené pro měřicí a vyhodnocovací jednotky CTUB100, RCMB300 a MRCDB300.

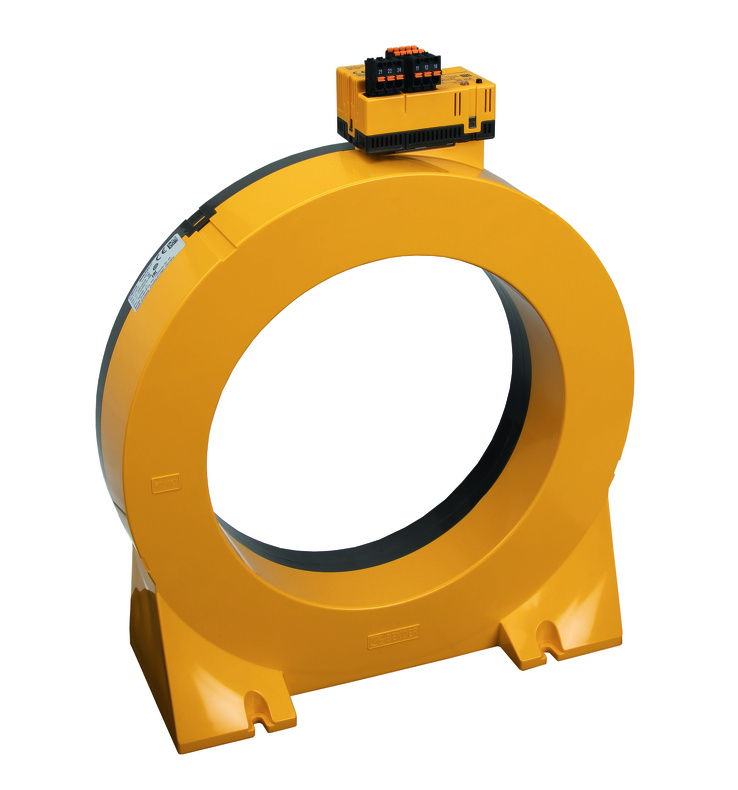

Měřicí transformátory řady W1-5... a W10... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
