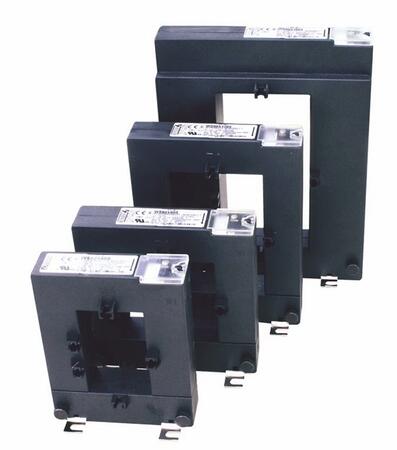

WS...S transformátory pro RCM, RCMS a EDS s děleným jádrem
Měřicí proudové transformátory pro systém RCM, RCMS a EDS s děleným jádrem
Měřicí transformátory s děleným (rozebíratelným) otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
Cena od 13 990 Kč
od 16 927,90 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (4)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu WS...S transformátory pro RCM, RCMS a EDS s děleným jádrem (4)
Transformátor proudu

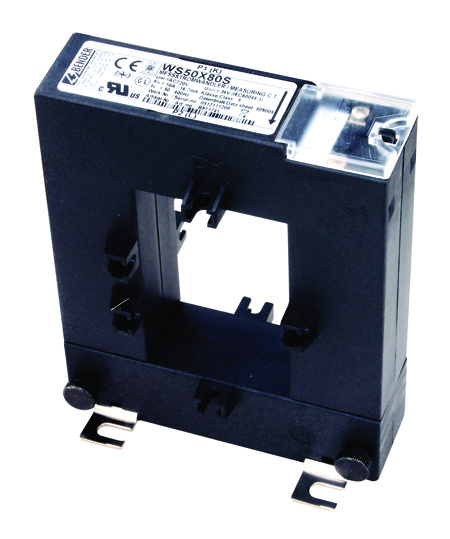

WS50x80SUn AC 720V
Měřicí proudový transformátor
Měřicí proudový transformátor
OBJ: B911741
Záruka: 24 m.
Není skladem
Prověříme pro Vás
13 990 Kč/ks
16 927,90 Kč s DPH
+-
Transformátor proudu
WS80x80SMěřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911742
Záruka: 24 m.
Není skladem
Prověříme pro Vás
15 840 Kč/ks
19 166,40 Kč s DPH
+-
Transformátor proudu
WS80x120SMěřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911743
Záruka: 24 m.
Není skladem
Prověříme pro Vás
17 590 Kč/ks
21 283,90 Kč s DPH
+-
Transformátor proudu

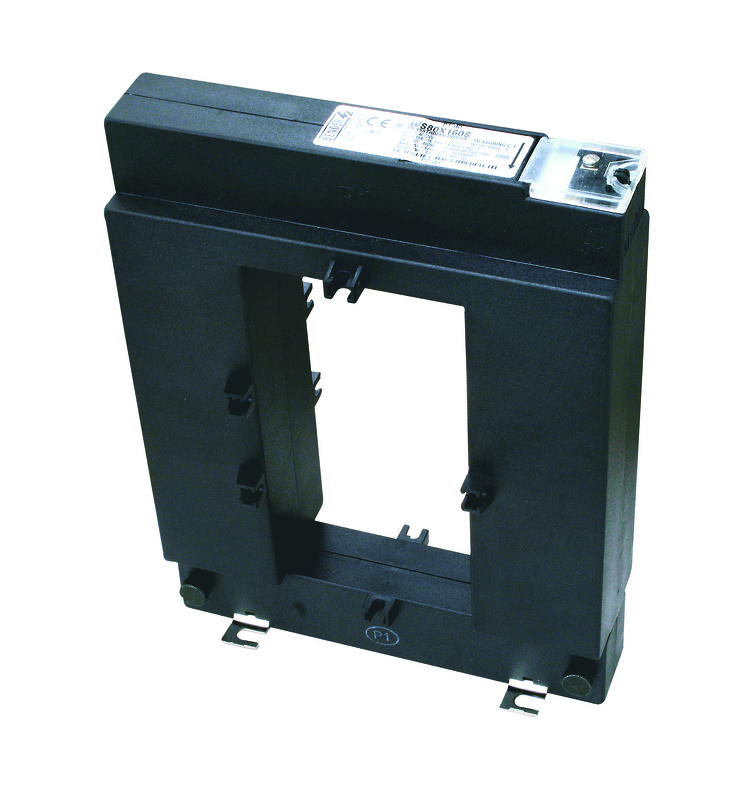

WS80x160SMěřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911755
Záruka: 24 m.
Není skladem
Prověříme pro Vás
32 750 Kč/ks
39 627,50 Kč s DPH
+-
Popis výrobku
- Široká nabídka konstrukčně odlišných měřicích transformátorů proudu umožňuje akceptovat individuální požadavky monitorované soustavy
- Všechny transformátory jsou velice citlivé a dokážou měřit i velice malé rozdílové proudy
- Dvouvodičové propojení s vyhodnocovacím zařízením
- Při montáži je nutno dodržet pravidla, aby všechny příslušné vodiče (ne PE vodič!) procházely transformátorem.
Rozšířené informace
Rozměry
| Typ | A | B | C | D | E | F | Hmotnost |
| WS 20×30/8000 | 20 | 30 | 51 | 89 | 111 | 40 | 1,00 kg |
|---|---|---|---|---|---|---|---|
| WS 50×80S | 50 | 80 | 78 | 114 | 145 | 32 | 0,90 kg |
| WS 50×80/8000 | 50 | 80 | 78 | 114 | 145 | 32 | 1,10 kg |
| WS 80×80S | 80 | 80 | 108 | 144 | 145 | 32 | 1,20 kg |
| WS 80×120S | 80 | 120 | 108 | 144 | 185 | 32 | 1,25 kg |
| WS 80×160S | 80 | 160 | 120 | 184 | 225 | 52 | 2,90 kg |
Přehled vhodných vyhodnocovacích zařízení
| Typ | RCM 420 |
RCM 470LY |
RCMS 460 |
RCMS 490 |
EDS 441 |
EDS 441 |
EDS 460 |
EDS 461 |
EDS 490 |
EDS 491 |
| WS 20×30/8000 | • | • | • | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| WS 50×80/8000 | • | • | • | |||||||
| WS 50×80S | • | • | • | • | • | • | • | |||
| WS 80×80S | • | • | • | • | • | • | • | |||
| WS 80×120S | • | • | • | • | • | • | • | |||
| WS 80×160S | • | • | • | • | • | • | • |
Technické údaje
| Provedení | Standardní | Řada .../8000 |
| Jmenovité izolační napětí | AC 720 V | AC 720 V |
|---|---|---|
| Jmenovité rázové napětí/stupeň znečištění | 3 kV/3 | 3 kV/3 |
| Jmenovité zkušební napětí dle IEC 60044-1 | AC 3 kV | AC 3 kV |
| Jmenovitý poměr (primár: sekundár) | 600:1 | 8000:1 |
| Jmenovitá zátěž | 180 Ω | 24 kΩ |
| Jmenovitý primární proud | 10 A | 1 A |
| Maximální trvalý pracovní proud | 100 A | 6 A |
| Minimální primární proud | 10 mA | 1 mA |
| Maximální krátkodobý proud | 14 kA / 1 s | 0,75 kA / 1 s |
| Maximální rázový proud | 35 kA / 30 ms | 4,2 kA / 30 ms |
| Jmenovitý kmitočet | 15...400 Hz | 50...40 Hz |
| Vnitřní odpor | 5...8 Ω | 500...800 Ω |
| Jmenovitý výkon | 50 mVA | 0,375 mVA |
| Třída přesnosti | 3 | 5 |
| Pracovní teplota | -10...55 °C | -10...50 °C |
| Samozhášitelnost | UL94V-0 | UL94V-0 |
| Jednodrátový vodič 0,75 mm2 | < 1 m | < 1 m |
| Jednodrátový vodič, kroucený 0,75 mm2 | < 10 m | < 10 m |
| Stíněný vodič > 0,75 mm2 | 40 m | 40 m |
