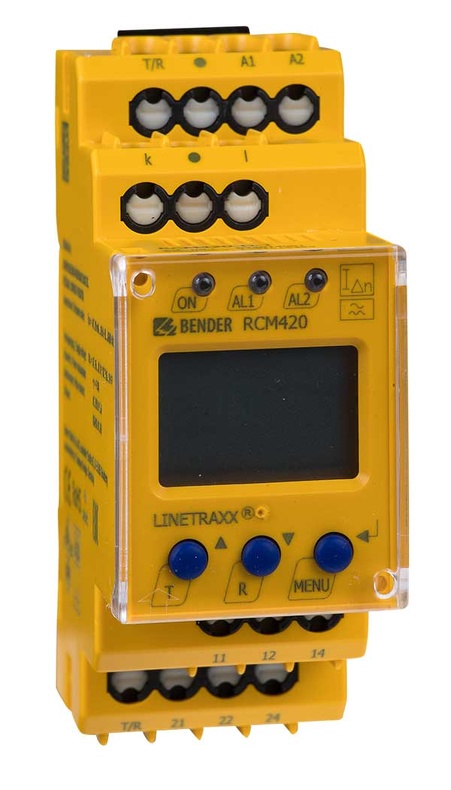

RCM420 - Monitor reziduálních proudů
Monitor střídavých, pulsačních stejnosměrných reziduálních proudů typu A podle IEC62020
Monitor střídavých a stejnosměrných pulsačních reziduálních proudů v uzemněných TN nebo TT sítích.
Cena od 8 990 Kč
od 10 877,90 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (11)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu RCM420 - Monitor reziduálních proudů (11)
Monitor reziduálního proudu
RCM420-D-1Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
OBJ: B94014001
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 990 Kč/ks
10 877,90 Kč s DPH
+-
Monitor reziduálního proudu
RCM420-D-2Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
OBJ: B94014002
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
8 990 Kč/ks
10 877,90 Kč s DPH
+-
Monitor reziduálního proudu
RCM420-D-1Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
verze B7... s pružinovými svorkami
OBJ: B74014001
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
8 990 Kč/ks
10 877,90 Kč s DPH
+-
Monitor reziduálního proudu
RCM420-D-2Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
verze B7... s pružinovými svorkami
OBJ: B74014002
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 990 Kč/ks
10 877,90 Kč s DPH
+-
Monitor reziduálního proudu
RCM420-DM-1Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
Monitor reziduálního proudu
RCM420-DM-2Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
Monitor reziduálních proudů
RCM420-DM-1Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
Monitor reziduálních proudů
RCM420-DM-2Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
Monitor reziduálního proudu
RCM420-D9-1Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
OBJ: B74014016
Záruka: 24 m.
Není skladem
Prověříme pro Vás
14 280 Kč/ks
17 278,80 Kč s DPH
+-
Monitor reziduálního proudu
RCM420-D9-2Charakteristika AC,A
In1: 50...100% z In2
In2: 100mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 100mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
OBJ: B74014018
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 990 Kč/ks
10 877,90 Kč s DPH
+-
Monitor reziduálního proudu
RCM420-D9-2Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
OBJ: B74014015
Záruka: 24 m.
Není skladem
Prověříme pro Vás
10 730 Kč/ks
12 983,30 Kč s DPH
+-
Volitelné příslušenství k RCM420 - Monitor reziduálních proudů
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
159 Kč/ks
192,39 Kč s DPH
+-
Montážní rám pro instalaci do panelu
XM420OBJ: B990994
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
1 640 Kč/ks
1 984,40 Kč s DPH
+-
Transformátor proudu
CTAC20Transformátor proudu
CTAC20/01OBJ: B98110006
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 010 Kč/ks
4 852,10 Kč s DPH
+-
Transformátor proudu
CTAC35Transformátor proudu
CTAC35/01OBJ: B98110008
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 180 Kč/ks
6 267,80 Kč s DPH
+-
Popis výrobku
- Měření skutečné efektivní hodnoty proudu TRMS
- Dvě samostatně nastavitelné hodnoty reakce
- Kmitočtový rozsah 42...2000 Hz
- Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
- Funkce RESTART
- Digitální indikace měřené hodnoty na LC displeji
- Monitorování stavu připojení měřicích transformátorů proudu
- LED indikace POWER ON a ALARM (AL1/AL2)
- Interní a externí tlačítko TEST/RESET
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný režim N/O nebo N/C a paměť poruch
- Trvalé automonitorování funkce
- Multifunkční LC displej
- Možnost ochrany nastavení přístroje pomocí hesla
- Možnost zaplombování krytu
- Pouzdro 2 modulární (šíře 36 mm)
Rozšířené informace
Monitor reziduálních proudů RCM420 plní v uzemněných TN nebo TT sítích tři základní funkce:
- monitoruje, pomocí měřicích transformátorů proudu (dále MTP), AC a pulsační DC reziduální proudy
- monitorované proudy trvale vyhodnocuje (porovnává s nastavenou referenční hodnotou)
- v případě, že naměřená hodnota dosáhne nebo překročí referenční hodnotu, přístroj spustí ALARM, aniž by došlo k odpojení monitorované sítě.
Přístroj může být použit i pro monitorování jednotlivých vodičů, jako např. PE vodičů, N-PE vodičů, PE ekvipotenciálních pospojování. Stav "předalarmu" (50...100% hodnoty reakce IΔn2) umožňuje rozlišit stav předběžného varování a alarmu. Hodnoty reziduálních proudů jsou měřeny pomocí měřicích transformátorů proudu, takže monitorovací zařízení je téměř nezávislé na jmenovitém proudu a napětí systému.
Aplikace
- Monitorování reziduálních proudů v uzemněných dvou-, tří- a čtyř-vodičových sítích (TN a TT systémy)
- Citlivé monitorování proudu jednotlivých vodičů za normálních podmínek bez přítomnosti proudu (např. N nebo PE vodiče)
- Monitorování zabezpečovacích systémů, systémů klimatizace, mrazících a chladících zařízení, EDP systémů, atp.
- Monitorování bludných proudů v uzemněných napájecích systémech
Funkce
Po připojení napájecího napětí Us je aktivováno zpoždění spuštění "t". Případné změny naměřené hodnoty reziduálního proudu v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Vlastní měření reziduálních proudů zajišťují externí MTP. Naměřená hodnota se zobrazuje na LC displeji monitoru RCM420. Tímto způsobem lze snadno rozpoznat změny, např. připojení elektrického obvodu. Jestliže naměřená hodnota překročí nastavenou hodnotu reakce, je aktivováno zpoždění reakce ton1/2. Pokud neklesne monitorovaná hodnota zpět pod nastavenou hodnotu reakce do konce doby zpoždění ton1/2 vybrané ALARM relé K1/K2 sepne a ALARM LED AL1/AL2 se rozsvítí. Jakmile reziduální proud klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po skončení tohoto zpoždění přepnou ALARM relé zpět do výchozího stavu a ALARM LED AL1/AL2 zhasnou. V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM a LED zůstanou svítit, dokud není tento stav změněn tlačítkem RESET nebo dokud není odpojeno napájecí napětí. Ověření funkce zařízení je možno pomocí tlačítka TEST. Výše uvedené parametry zařízení mohou být nastaveny pomocí ovládacích tlačítek na čelním panelu přístroje a mohou být chráněny heslem.
Monitorování připojení
Funkce monitoru RCM stejně jako funkce MTP je trvale monitorována. V případě poruchy relé K1/K2 bez zpoždění sepne a ALARM LED AL1/AL2 se rozsvítí. Po odstranění poruchy se ALARM relé vrátí do původní polohy buď automaticky nebo pomocí tlačítka RESET.
Normy
Monitory reziduálních proudů RCM420 odpovídají požadavkům:
- DIN EN 62020 (VDE 0663)
- IEC 62020
Rozměry pouzdra XM420
Technické údaje
Parametry
| Signalizace | LCD |
|---|---|
| Výstupní relé | 2 |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ne |
| Kmitočtový rozsah | 42 Hz … 2 kHz |
| Počet měřících kanálů | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 10 mA … 10 A |
| Zpoždění reakce ton | 0 … 10 s |
| Zpoždění při spuštění t | 0 … 10 s |
| Zpoždění uvolnění toff | 0 … 300 s |
| Pracovní režim výstupních relé | N/C nebo N/O |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ne |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulsní zkušební napětí | 2,5 kV |
| Ochranné oddělení (zvýšená izolace) mezi | (A1, A2) - (k, l, T/R) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podle IEC61010-1 | 2,21 kV |
| Parametry napájení | |
| Napájecí napětí US | viz. údaje pro objednávku |
|---|---|
| Vlastní spotřeba max. | ≤ 3 VA |
| Měřicí obvod, monitorovaná síť | |
| Typ MTP | W..., WR..., WS... |
|---|---|
| Zátěž | 68 Ω |
| Jmenovité pracovní napětí | 800 V |
| Pracovní charakteritiky dle IEC 62020 | Typ A |
| Jmenovitý kmitočet | 42...2000 Hz |
| Měřicí rozsah | 3 mA...16 A |
| Přesnost | 0...-20 % |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce IΔn1(před-ALARM) | 50...100 % z IΔn2 (od výrobce nastaveno 50 %) |
|---|---|
| Jmenovitá hodnota reakce IΔn2 (ALARM) | 10 mA...10 A (od výrobce nastaveno 30 mA) |
| Hystereze | 10...25 % (od výrobce nastaveno 15 %) |
| Specifické časy | |
| Zpožděni při spuštění t | 0...10 s (od výrobce nastaveno 0,5 s) |
|---|---|
| Zpoždění reakce ton2 (ALARM) | 0...10 s (od výrobce nastaveno 0 s) |
| Zpoždění reakce ton1 (před-ALARM) | 0...10 s (od výrobce nastaveno 1 s) |
| Zpoždění uvolnění toff | 0...99 s (od výrobce nastaveno 1 s) |
| Doba reakce kontaktu tae při IΔn = 1 × IΔn1/2 | ≤ 180 ms |
| Doba reakce kontaktu tae při IΔn = 5 × IΔn1/2 | ≤ 30 ms |
| Doba vybavení tan | tan = tae + ton1/2 |
| Doba zotavení tb | ≤ 300 ms |
| Zobrazení, paměť | |
| Zobrazení | multifunkční LC displej, nepodsvětlený |
|---|---|
| Rozsah zobrazení | 3 mA...16 A |
| Přesnost zobrazení | 0...-30 % / ±2 digity |
| Paměť naměřených hodnot | 1 naměřená hodnota |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Paměť chyb, ALARM relé | On / Off (od výrobce nastaveno On) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
|---|---|
| Spínací obvody | ||
| Spínací prvky | dvě relé (K1,K2) s 1 přepínacím kontaktem | |
|---|---|---|
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/C) | |
| Minimální zátěž kontaktu | 1 mA při AC/DC > 10 V | |
| Všeobecná data | |||||
| Typ připojeni | viz. údaje pro objednávku | ||||
|---|---|---|---|---|---|
| Pracovní teplota okolí | -25...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň ochrany vnitřní součásti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
| Hmotnost | ≤ 150 g | ||||
| Pouzdro | XM420 | ||||
Související produkty
Varianty: 8
řada CTACCTAC transformátory pro RCM, RCMS a EDSMěřicí proudové transformátory řady CTAC... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
Varianty: 12
řada WF...WF... pružné převodníky pro RCMS460/490, RCM420-D9Pružné měřicí transformátory řady WF... s délkou až 1,2 m a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCMS460, RCMA490 a RCM420-D9.
Varianty: 6
řada W1-5..., W10... W1-5..., W10 transformátory pro RCM, RCMS a EDSMěřicí transformátory řady W1-5... a W10... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
Varianty: 8
řada WR...SWR...S transf. pro RCM, RCMS a EDS s obdélníkovým otvoremMěřicí transformátory s obdélníkovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
Varianty: 5
řada WS...WS... transformátory pro RCM, RCMS a EDS s děleným jádremMěřicí transformátory s děleným (otevíratelným) otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
Varianty: 4
řada WS...SWS...S transformátory pro RCM, RCMS a EDS s děleným jádremMěřicí transformátory s děleným (rozebíratelným) otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
Mohlo by vás zajímat
Mimořádné akce
01.06.2025 - 30.06.2025
Získejte slevu na vybrané modely termokamer HIKMICRO
Pro čtenáře časopisu ElektroPrůmysl.cz jsme připravili speciální podmínky na nákup kamer ze seznamu níže. Neváhejte a vyžádejte si nabídku se...
17.02.2025 - 31.07.2025
Více bezpečí, více výhod, více Fluke.
Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Novinky
11.06.2025
Představujeme vám novinku v oblasti ochrany rozvaděčů: topný systém CS 032 od společnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje přesně tolik tepla, kolik je v daný moment potřeba...
11.06.2025
Vlhkost v elektrických rozváděčích představuje neviditelnou, avšak vážnou hrozbu pro elektrické systémy. Může způsobit korozi, zkraty a poruchy funkčnosti – někdy s vážnými důsledky pro provozní procesy...
Odborné články
16.06.2025
Firma Micsig, přední specialista na tabletové osciloskopy, opět inovovala! Tentokrát doplnila svou řadu osciloskopů s dotykovou obrazovkou o dva tabletové čtyřkanálové osciloskopy s typovým označením...
09.06.2025
S vývojem technologie termálního zobrazování se na trh dostávají zcela nová řešení doplňující kamery klasických konstrukcí. Některá chytrá zařízení jako mobilní telefony a tablety již před delším...
