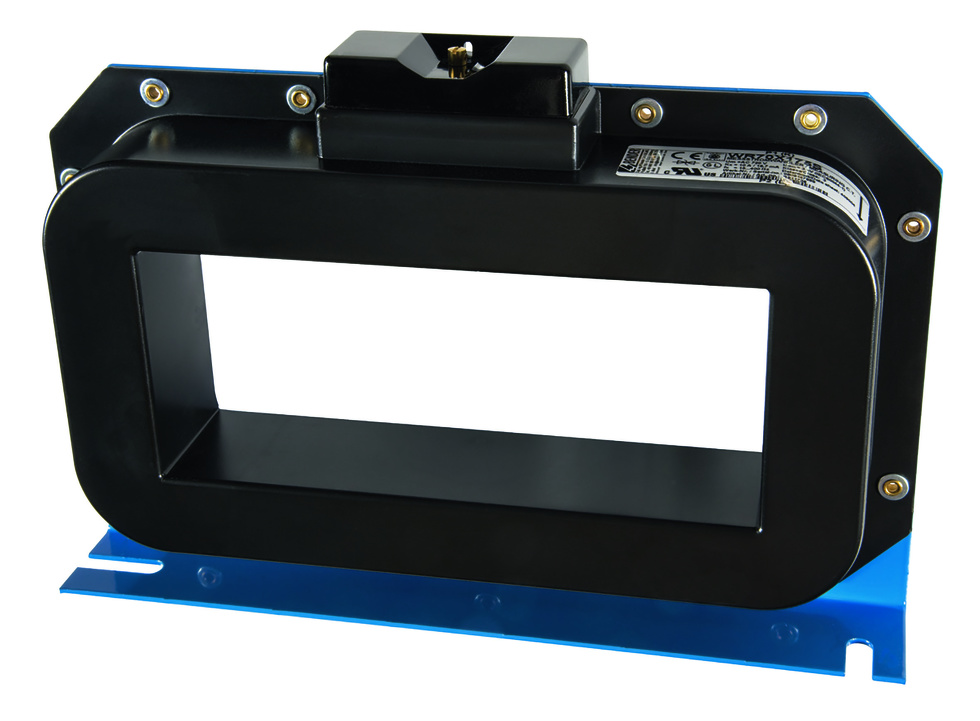

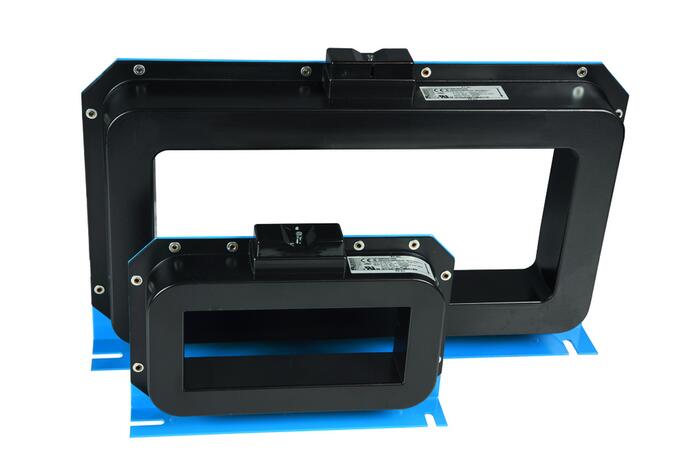

WR...S transf. pro RCM, RCMS a EDS s obdélníkovým otvorem
Měřicí proudové transformátory pro systém RCM, RCMS a EDS s obdélníkovým otvorem
Dotaz na produktPorovnat
Varianty k produktu WR...S transf. pro RCM, RCMS a EDS s obdélníkovým otvorem (8)
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Popis výrobku
- Široká nabídka konstrukčně odlišných měřicích transformátorů proudu umožňuje akceptovat individuální požadavky monitorované soustavy
- Všechny transformátory jsou velice citlivé a dokážou měřit i velice malé rozdílové proudy
- Dvouvodičové propojení s vyhodnocovacím zařízením
- Při montáži je nutno dodržet pravidla, aby všechny příslušné vodiče (ne PE vodič!) procházely transformátorem.
Rozšířené informace

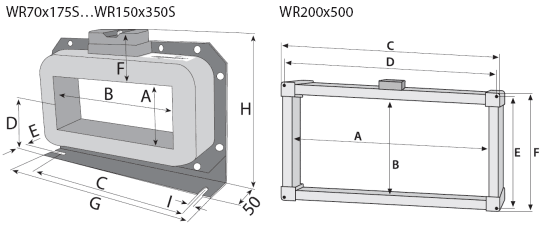

Rozměry
| Typ | A | B | C | D | E | F | G | H | I | Hmotnost |
| WR 70×175S | 70 | 175 | 225 | 85 | 22 | 46 | 261 | 176 | 7,5 | 2,90 kg |
|---|---|---|---|---|---|---|---|---|---|---|
| WR 115×305S | 115 | 305 | 360 | 116 | 25 | 55 | 402 | 240 | 8 | 6,30 kg |
| WR 150×350S | 150 | 350 | 415 | 140 | 28 | 55 | 460 | 285 | 8 | 8,25 kg |

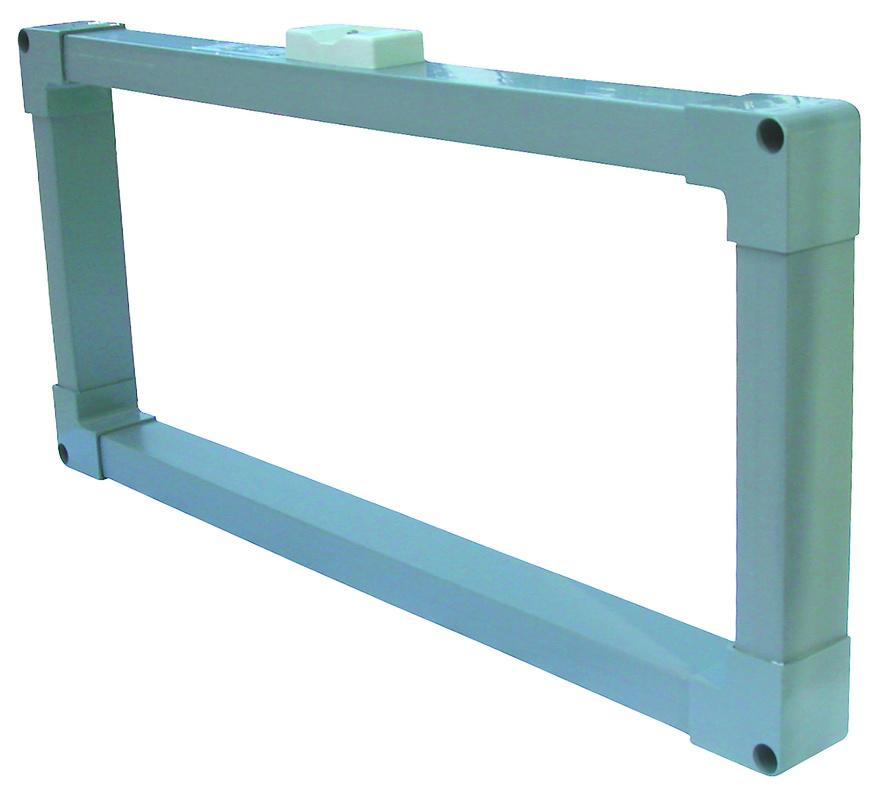

| WR 200×500S | 500 | 200 | 585 | 568,5 | 268,5 | 285 | -- | -- | -- | 9,00 kg |
Přehled vhodných vyhodnocovacích zařízení
| Typ | RCM 420 |
RCM 470LY |
RCMS 470 |
RCMS 460 |
RCMS 490 |
EDS 440 |
EDS 460 |
EDS 490 |
| WR 70×175S | • | • | • | • | • | • | • | • |
|---|---|---|---|---|---|---|---|---|
| WR 115×305S | • | • | • | • | • | • | • | • |
| WR 150×350S | • | • | • | • | • | • | • | • |
| WR 200×500S | • | • | • | • | • | • | • | • |
Technické údaje
| Provedení | Standardní | Řada .../8000 |
| Jmenovité izolační napětí | AC 720 V | AC 720 V |
|---|---|---|
| Jmenovité rázové napětí/stupeň znečištění | 3 kV/3 | 3 kV/3 |
| Jmenovité zkušební napětí dle IEC 60044-1 | AC 3 kV | AC 3 kV |
| Jmenovitý poměr (primár: sekundár) | 600:1 | 8000:1 |
| Jmenovitá zátěž | 180 Ω | 24 kΩ |
| Jmenovitý primární proud | 10 A | 1 A |
| Maximální trvalý pracovní proud | 100 A | 6 A |
| Minimální primární proud | 10 mA | 1 mA |
| Maximální krátkodobý proud | 14 kA / 1 s | 0,75 kA / 1 s |
| Maximální rázový proud | 35 kA / 30 ms | 4,2 kA / 30 ms |
| Jmenovitý kmitočet | 15...400 Hz | 50...40 Hz |
| Vnitřní odpor | 5...8 Ω | 500...800 Ω |
| Jmenovitý výkon | 50 mVA | 0,375 mVA |
| Třída přesnosti | 3 | 5 |
| Pracovní teplota | -10...55 °C | -10...50 °C |
| Samozhášitelnost | UL94V-0 | UL94V-0 |
| Jednodrátový vodič 0,75 mm2 | < 1 m | < 1 m |
| Jednodrátový vodič, kroucený 0,75 mm2 | < 10 m | < 10 m |
| Stíněný vodič > 0,75 mm2 | 40 m | 40 m |
