RCMS410 - Monitor reziduálních proudů
Citlivý čtyřkanálový monitor střídavých i stejnosměrných reziduálních proudů typu A, B i B+ podle IEC 62020-1.
Čtyřkanálový monitor střídavých, stejnosměrných pulsačních i stejnosměrných vyhlazených reziduálních proudů v uzemněných TN nebo TT sítích. Přístroj disponuje digitálním výstupem, multifukčním výstupem, digitálním vstupem a komunikačními rozhraními NFC a RS485/Modbus RTU. Pro funkci jsou nezbytné externí měřicí proudové transformátory. Navržen v souladu s normou ČSN EN IEC 62020-1.
Dotaz na produktPorovnat
Varianty k produktu RCMS410 - Monitor reziduálních proudů (3)
Použití s externími měřicími transformátory, 4 měřicí kanály
Hodnota reakce nastavitelná Idn = 6 mA...30 A
Měřicí rozsah 2 mA...70 A (špičkový)
Us = 24 V DC (-30...+25 %)
Rozhraní Modbus/RTU, NFC, 1 x DI, 1 x DI/DO, 1 x AO
Použití s externími měřicími transformátory, 4 měřicí kanály
Hodnota reakce nastavitelná Idn = 6 mA...30 A (typ A)
Hodnota reakce nastavitelná Idn = 10 mA...10 A (typ B)
Měřicí rozsah 2 mA...70 A (špičkový)
Us = 24 V DC (-30...+25 %)
Rozhraní Modbus/RTU, NFC, 1 x DI, 1 x DI/DO, 1 x AO
Použití s externími měřicími transformátory různých výrobců, 4 měřicí kanály
Hodnota reakce nastavitelná Idn = 6 mA...30 A (typ A)
Hodnota reakce nastavitelná Idn = 10 mA...10 A (typ B)
Měřicí rozsah 2 mA...70 A (špičkový)
Us = 24 V DC (-30...+25 %)
Rozhraní Modbus/RTU, NFC, 1 x DI, 1 x DI/DO, 1 x AO
Volitelné příslušenství k RCMS410 - Monitor reziduálních proudů
pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
pro připojení k zařízením řady RCMS410/460/490
průměr 20 mm
Us = 24 V DC
Zjistit více
pro připojení k zařízením řady RCMS410/460/490
průměr 35 mm
Us = 24 V DC
Zjistit více
pro připojení k zařízením řady RCMS410/460/490
průměr 35 mm
Us = 24 V DC
Zjistit více
Popis výrobku
- Monitor reziduálních proudů AC, DC pulzačních a DC vyhlazených, tj. typu A, typu F, typu B a typu B+ podle normy IEC 62020-1 (v závislosti na připojených měřicích proudových transformátorech a na aktivovaných funkčních modulech)
- Čtyři měřicí kanály
- Nastavitelné měřicí režimy samostatně pro každý kanál: nadproud (standardní nastavení), podproud nebo funkce proudového okna. Každý z kanálů může být variantně nakonfigurován jako digitální vstup
- Jeden digitální vstup, jeden digitální vstup/výstup a jeden multifunkční výstup (digitální/analogový)
- Měření RMS hodnot proudu
- Rozsah měření reziduálního proudu:
– Typ A: 6 mA…30 A
– Typ F: 6 mA…30 A (15 Hz…20 kHz)
– Typ B/Typ B+: 10 mA…10 A (pouze s aktivovaným funkčním modulem B “měření AC/DC proudů včetně
vyhodnocení měřených hodnot“) - Samostatné vyhodnocení AC/DC (RMS), AC a DC složky
- Nastavení výstrahy v rozsahu 10…100 % z hodnoty reziduálního proudu
- Napájecí napětí 24 V DC
- Alarmová LED pro každý kanál
- Stavová LED a alarmové LED
- Možnost aktivace paměti poruchy
- Rozhraní RS-485/Modbus RTU
- Rozhraní NFC pro nastavování parametrů prostřednictvím aplikace Bender Connect App
- Trvalý monitoring připojení měřicích transformátorů
- Volitelné funkční moduly:
– A: Harmonická analýza (FFT)
– B: Měření AC/DC proudů včetně vyhodnocení měřených hodnot
– C: Možnost připojení měřicích transformátorů typu A různých výrobců

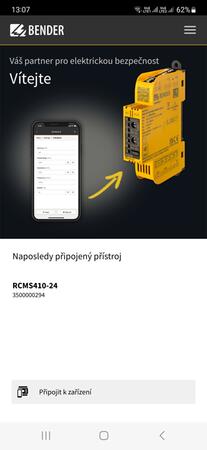

Aplikace Bender Connect App
Více informací a odkazy ke stažení zde: Bender Connect App
Rozšířené informace
Přístroj LINETRAXX® SmartDetect RCMS410 je určen k detekci AC, DC pulzačních i DC vyhlazených reziduálních proudů v uzemněných napájecích soustavách. Měří reziduální proudy v rozsahu 2 mA až 70 A RMS jak ve stejnosměrných, tak i ve střídavých sítích ve frekvenčním rozsahu od 15 Hz do 20 kHz. Přístroj je navržen pro použití v celé řadě různých aplikací.
RCMS410 je navzdory malým rozměrům a kompaknímu provedení výkonný přístroj. Umožňuje monitorovat reziduální proudy ve čtyřech nezávislých měřicích kanálech současně. Hodnoty reakce lze nastavit samostatně pro každý měřicí kanál. Monitor RCMS410 tak může rozlišovat mezi výstrahou a alarmem, stejně jako mezi RMS hodnotou
v kombinované AC/DC síti nebo RMS hodnotou samostatné AC složky a hodnotou samostatné DC složky. Funkční modul “Harmonická analýza” slouží k vyhodnocení harmonických složek proudu až do řádu 400. harmonické.
Kromě 4 proudových vstupů je RCMS410 dále vybaven digitálním vstupem, digitálním výstupem a multifunkčním digitálním/analogovým výstupem. Pro vlastní měření reziduálních prudů jsou nezbytné externí měřicí proudové transformátory (např. řady CTAC nebo CTUB102-CTBC).
Aplikace
- Monitorování reziduálních proudů v uzemněných dvou-, tří- a čtyř-vodičových sítích (TN a TT systémy)
- Citlivé monitorování proudu ve vodičích, které jsou za normálních podmínek bez přítomnosti proudu (např. N nebo PE vodiče)
- Monitorování zabezpečovacích systémů, systémů klimatizace, mrazících a chladících zařízení, EDP systémů, atp.
- Monitorování bludných proudů v uzemněných napájecích systémech
Funkce
Po připojení napájecího napětí Us k přístroji a uplynutí času na zotavení tb je aktivováno zpoždění po spuštění t. Během zpoždění po spuštění t nejsou signalizovány žádné alarmy. Vlastní měření reziduálního proudu se provádí pomocí externích měřicích transformátorů.
Pokud měřená hodnota reziduálního proudu překročí nebo podkročí hodnotu pro výstrahu a/nebo pro alarm, je aktivováno zpoždění reakce ton. Po uplynutí zpoždění reakce sepne příslušný výstup a příslušná alarmová LED se rozsvítí. Pokud by došlo k návratu měřené hodnoty reziduálního proudu zpět pod nastavenou hodnotu reakce před uplynutím reakce zpoždění ton, k sigalizaci alarmu nedojde: výstražné LED diody AL1, AL2 se nerozsvítí a příslušný výstup nesepne. Pokud se měřená hodnota reziduálního proudu vrátí zpět pod nastavenou hodnotu reakce, počně běžet zpoždění při uvolnění toff. Po uplynutí intervalu toff se digitální výstup přepne zpět do výchozí pozice. Pokud je aktivována paměť poruchy, zůstane alarmové relé sepnuté až do doby stlačení tlačítka T/R na dobu delší než 1 s a kratší než 3 s.
Tlačítko T/R dále slouží ke spuštění testu přístroje, k zapnutí/vynutí NFC rozhraní a k nastavení Modbus adresy přístroje.
Každý měřicí kanál může být využit i jako digitální vstup, jehož aktuální stav lze vyčíst pomocí rozhraní NFC nebo RS-485/Modbus RTU. Pro každý z digitálních vstupů lze rovněž vyžít funkcionality ton, toff a paměť poruchy.
Normy
Monitory reziduálních proudů RCMS410 odpovídají následujícím normám:
- ČSN EN IEC 62020-1 (IEC 62020-1)
- IEC 60755 (VDE 0664-400)
Rozměry
Rozměry monitoru reziduálních proudů RCMS410 v mm
Technické údaje
Parametry
| Signalizace | LED |
|---|---|
| Výstupní relé |  Ne |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT | Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 15 Hz … 20 kHz |
| Počet měřících kanálů | 4 |
| Prahové hodnoty lΔn1 | 10 % … 100 % |
| Prahové hodnoty lΔn2 | 6 mA … 30 A 10 mA … 10 A |
| Zpoždění reakce ton | 0 … 10 s |
| Zpoždění při spuštění t | 0 … 999 s |
| Zpoždění uvolnění toff | 0 … 999 s |
| Pracovní režim výstupních relé | DO |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ano |
| Rozhraní NFC | Ano |
| Rozsah pracovních teplot | -40 °C … 70 °C |
