Elektrická bezpečnost ve výrobních linkách, jednoúčelových strojích a robotických pracovištích

Aktualizace normy EN IEC 62020

V souvislosti s aplikacemi spojenými s monitoringem reziduálního proudu je rovněž vhodné si připomenout, že od loňského dubna platí nová aktualizovaná norma EN IEC 62020-1 (v národních variantách STN EN IEC 62020-1 a ČSN EN IEC 62020-1). Přístroje vyvinuté ještě podle původní normy EN IEC 62020 se v nových instalacích nesmí nadále používat.

Monitory reziduálního proudu RCMS425

Monitory reziduálních proudů Bender nové řady SmartDetect RCMS425 se díky svojí univerzálnosti přizpůsobí téměř jakékoliv aplikaci. Přístroje řady RCMS425 mají čtyři měřicí kanály a umožňují vyhodnocovat reziduální proudy typu A (tj. proudy střídavé a stejnosměrné pulzačního charakteru), tak i B a B+ (tj. stejnosměrné vyhlazené) v souladu s normou ČSN EN IEC 62020-1. Mohou být použity ve dvou, tří i čtyřvodičových soustavách. Monitory mají úctyhodný měřicí rozsah reziduálního proudu 2 mA...70 A, přičemž hodnotu reakce na unikající proud je možné nastavit v rozsahu 6 mA...30 A u proudů typu A a 10 mA...10 A u proudů typu B.

Přístroje disponují výstupními alarmovými relé, digitálními vstupy a výstupy, rozhraními RS-485/Modbus RTU a NFC. Díky rozhraní RS-485/Modbus RTU je možné kontinuální vyčítání měřených hodnot a jejich následné zpracování pro účely preventivní údržby. Pokud není k dispozici nadřazený dohledový systém, může být monitor reziduálních proudů doplněn o převodník s digitálními záznamníky COM465IP. Měřené hodnoty tak lze snadno ukládat a díky vestavěnému webserveru i snadno vyhodnocovat.

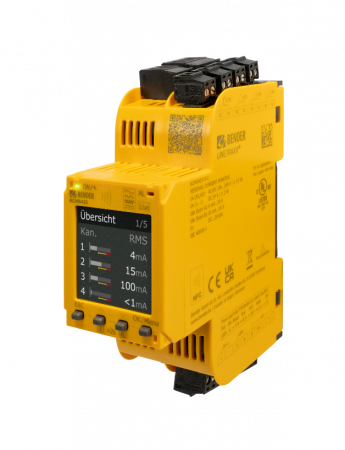

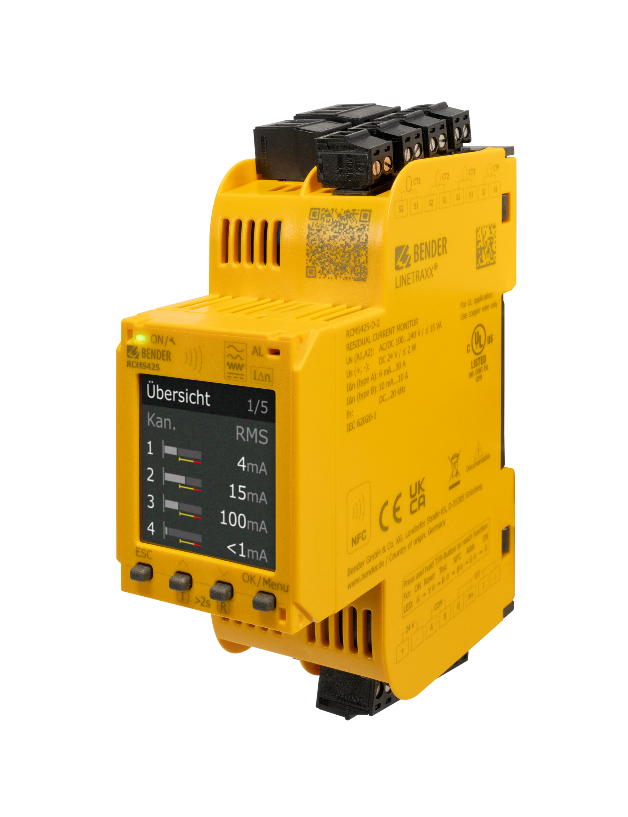

Monitory reziduálních proudů řady RCMS425 jsou k dispozici ve dvou hardwarových provedení: RCMS425-L-2 se signalizací alarmů pomocí LED a RCMS425-D-2 s barevným displejem a funkčními tlačítky. Přístroje je možné napájet napětím v rozsahu 24 V DC a 100...240 V AC/DC.

Komunikace NFC

Užitečnou funkcionalitou přístrojů řady RCMS425 je vestavěná NFC komunikace. Pomocí chytrého telefonu s nainstalovanou aplikací Bender Connect App lze snadno vyčíst jak aktuální měřenou hodnotu reziduálního proudu, tak zobrazit nastavené hodnoty reakce a další parametry přístroje.

Hlavním přínosem technologie NFC je ale možnost snadného nastavování parametrů. Prostřednictvím přehledného menu lze v aplikaci přednastavit všechny potřebné hodnoty a následně je jedním příkazem odeslat do přístroje. To je zvláště výhodné při sériové výrobě, kdy je potřeba nastavit větší množství přístrojů se stejnými parametry. Nastavování přístrojů je v takovém případě velmi rychlé, současně je významně eliminována možnost vzniku chyb. Nastavované přístroje navíc nemusí být pod napětím, lze si tak celou sérii připravit najednou bez zdlouhavého připojování k napájecímu napětí.

Externí měřicí proudové transformátory

Jako proudové senzory - měřicí transformátory lze ve spojení s přístroji RCMS425 použít modulární řadu Bender CTAC pro proudy typu A a řadu CTUB102-CTBC pro proudy typu B. Tyto transformátory jsou dostupné s vnitřním průměrem toroidu 20, 35, 60, 120 a 210 mm.

V případě potřeby jsou pro měření proudů typu A k dispozici rovněž měřicí proudové transformátory s obdélníkovým průřezem (vhodné pro instalaci na šíny), případně transformátory s rozebíratelným jádrem.

Volitelné funkční moduly

Základní funkcionality monitorů reziduálního proudu RCMS425 lze rozšiřovat pomocí volitelných funkčních modulů. K dispozici jsou celkem tři funkční SW moduly, a to:

• modul A „Harmonická analýza“ s vyhodnocením složek až do 400 harmonické,
• modul B měření proudů typu B a B+,
• modul C pro možnost připojení měřicích transformátorů typu A různých výrobců.

Požadovaný funkční modul je nezbytné specifikovat při objednávce přístroje, nicméně je rovněž možné jej dokoupit dodatečně a provést aktualizaci firmware již provozovaného přístroje.

Přínos monitoringu reziduálních proudů

Cílem detekce a monitorování reziduálních proudů je vyšší ochrana před úrazem elektrickým proudem, snížení rizika požáru v důsledku poruchy izolace v elektrických rozvodech a samozřejmě také vyšší spolehlivost obvodů. Kromě monitorování unikajících proudů lze přístroje dále použít k detekci proudu ve vodičích, kterými za normálních podmínek nemá žádný proud protékat (N, PE) nebo např. pro kontrolu proudu v rozdělovací přípojnici N - PE v soustavách TN-S.
