RCMS425 - Monitor reziduálních proudů

Přístroje LINETRAXX^® SmartDetect RCMS425 jsou určeny k detekci AC, DC pulzačních i DC vyhlazených reziduálních proudů v uzemněných napájecích soustavách. Měří reziduální proudy v rozsahu 2 mA až 70 A RMS jak ve stejnosměrných, tak i ve střídavých sítích ve frekvenčním rozsahu od 15 Hz do 20 kHz. Přístroje jsou navrženy pro použití v celé řadě různých aplikací.

Monitory reziduálních proudů RCMS425 umožňují sledovat reziduální proudy ve čtyřech nezávislých měřicích kanálech současně. Hodnoty reakce lze nastavit samostatně pro každý měřicí kanál. Monitor RCMS425 tak může rozlišovat mezi výstrahou a alarmem, stejně jako mezi RMS hodnotou v kombinované AC/DC síti nebo RMS hodnotou samostatné AC složky a hodnotou samostatné DC složky. Funkční modul “Harmonická analýza” slouží k vyhodnocení harmonických složek proudu až do řádu 400. harmonické.

Kromě 4 proudových vstupů je RCMS425 dále vybaven digitálním vstupem (I), digitálním výstupem (Q) a multifunkčním digitálním/analogovým výstupem (M+). Standardem jsou dvě alarmová relé s přepínacími kontakty a volitelným režimem N/O nebo N/C.

Pro vlastní měření reziduálních proudů jsou nezbytné externí měřicí proudové transformátory (např. řady CTAC nebo CTUB102-CTBC).

Alarm je indikován alarmovými LED diodami. Signalizace alarmu je dále možná prostřednictvím alarmových relé K1 (výstraha) a K2 (hlavní alarm). Kromě toho lze alarm signalizovat pomocí digitálních výstupů Q a M+ a současně po rozhraní Modbus RTU. Alternativně lze hodnotu reziduálního proudu vynášet ve formě analogového signálu prostřednictvím výstupu M+.

Funkce TEST a RESET lze spustit jak pomocí externích tlačítek připojených přes digitální vstupy I a Q, tak pomocí tlačítka T/R na čelním panelu přístroje.

Přístroje RCMS425 lze napájet napětím DC 24 V a AC/DC 100…240 V.

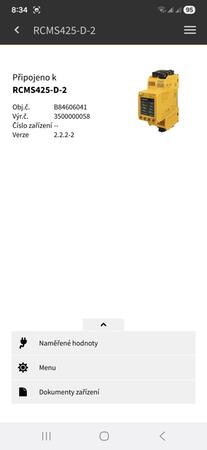

Nastavování parametrů monitorů reziduálních proudů RCMS425 je možné prostřednictvím rozhraní NFC a aplikace Bender Connect App pro chytré telefony. Nastavování je možné i v případě, kdy je přístroj bez napájení. Parametry je dále možné nastavovat po rozhraní RS-485/Modbus RTU a u přístroje ve variantě RCMS425-D i pomocí displeje a funkčních tlačítek.

Funkcionality přístrojů RCMS425 lze rozšiřovat pomocí volitelných funkčních modulů:

– A: Harmonická analýza (FFT) až do 400 harmonické
– B: Měření AC/DC proudů včetně vyhodnocení měřených hodnot
– C: Možnost připojení měřicích transformátorů typu A různých výrobců

Požadovaný funkční modul je nezbytné specifikovat při objednávce přístroje. Funkční modul je rovněž možné dokoupit dodatečně a provést aktualizaci firmware již provozovaného přístroje.

Aplikace

• Monitorování reziduálních proudů v uzemněných dvou-, tří- a čtyř-vodičových sítích (TN a TT systémy)
• Citlivé monitorování proudu ve vodičích, které jsou za normálních podmínek bez přítomnosti proudu (např. N nebo PE vodiče)
• Monitorování zabezpečovacích systémů, systémů klimatizace, mrazících a chladících zařízení, EDP systémů, atp.
• Monitorování bludných proudů v uzemněných napájecích systémech

Funkce

Po připojení napájecího napětí U_s k přístroji a uplynutí času na zotavení t_b je aktivováno zpoždění po spuštění t. Během zpoždění po spuštění t nejsou signalizovány žádné alarmy. Vlastní měření reziduálního proudu se provádí pomocí externích měřicích transformátorů.

Pokud měřená hodnota reziduálního proudu překročí nebo podkročí hodnotu pro výstrahu a/nebo pro alarm, je aktivováno zpoždění reakce t_on. Po uplynutí zpoždění reakce sepne příslušné alarmové relé a/nebo digitální výstup a příslušná alarmová LED se rozsvítí. Pokud by došlo k návratu měřené hodnoty reziduálního proudu zpět pod nastavenou hodnotu reakce před uplynutím reakce zpoždění t_on, k sigalizaci alarmu nedojde: výstražné LED diody AL1, AL2 se nerozsvítí a příslušné relé nebo digitální výstup nesepne.

Pokud se měřená hodnota reziduálního proudu vrátí zpět pod nastavenou hodnotu reakce, počně běžet zpoždění při uvolnění  t_off. Po uplynutí intervalu t_off se alarmové relé a/nebo digitální výstup přepne zpět do výchozí pozice. Pokud je aktivována paměť poruchy, zůstane alarmové relé (a/nebo digitání výstup) sepnuté až do doby stlačení tlačítka R (Reset) na dobu delší než 2 s (v případě RCMS425-D), respektive až do doby stlačení tlačítka T/R (Test/Reset) na dobu delší než 1 s a kratší než 3 s (v případě RCMS425-L).

Tlačítko T/R u varianty RCMS425-L dále slouží ke spuštění testu přístroje, k zapnutí/vynutí NFC rozhraní a k nastavení Modbus adresy přístroje.
Každý měřicí kanál může být využit i jako digitální vstup, jehož aktuální stav lze vyčíst pomocí rozhraní NFC nebo RS-485/Modbus RTU. Pro každý z digitálních vstupů lze rovněž vyžít funkcionality t_on, t_off a paměť poruchy.

Normy

Monitory reziduálních proudů RCMS425 odpovídají následujícím normám:

• ČSN EN IEC 62020-1 (IEC 62020-1)
• IEC 60755 (VDE 0664-400)

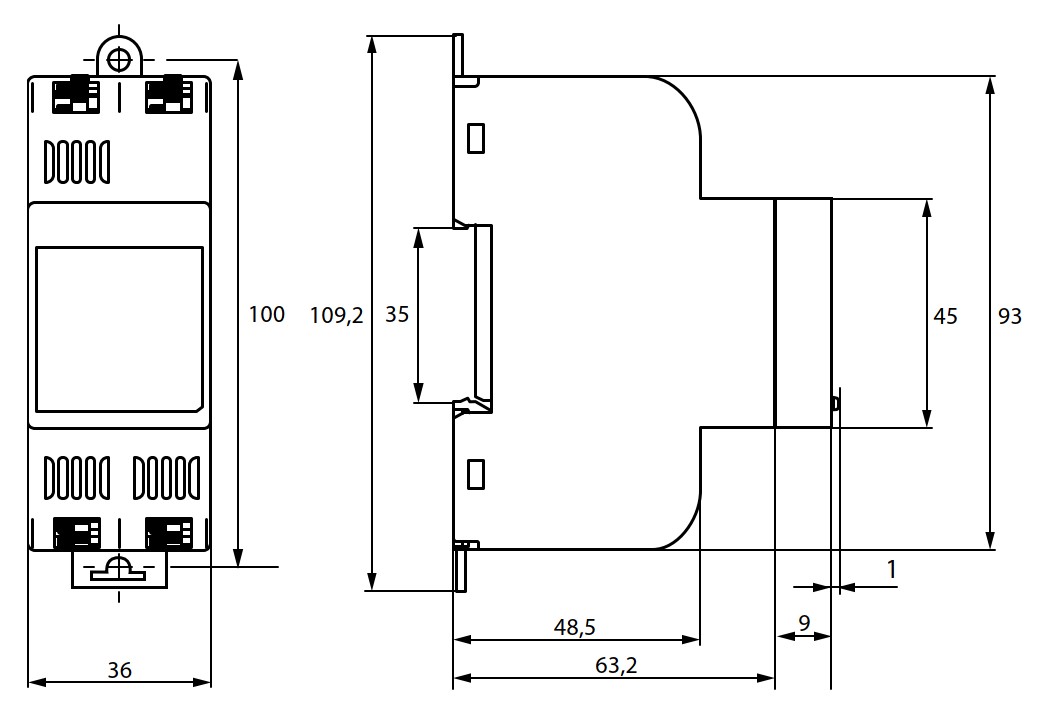

Rozměry

Rozměry monitoru reziduálních proudů RCMS425 v mm
