CTUB modulární transformátory pro RCMA a RCMS
Modulární měřicí proudové transformátory řady CTUB... pro systémy RCMA a RCMS
Dotaz na produktPorovnat
Varianty k produktu CTUB modulární transformátory pro RCMA a RCMS (22)
pro připojení k zařízením řady RCMA420/423
Us = +/-12 V DC.
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 35 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 35 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 210 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMA420/423
průměr 210 mm
Us = +/-12 V DC
pro připojení k zařízením řady RCMS410/425/460/490
Us = 24 V DC.
pro připojení k zařízením řady RCMS410/425/460/490
průměr 20 mm
Us = 24 V DC
pro připojení k zařízením řady RCMS410/425/460/490
průměr 20 mm
Us = 24 V DC
Volitelné příslušenství k CTUB modulární transformátory pro RCMA a RCMS
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Us = 85...264 V AC, 45...65 Hz.
Us = 95...250 V DC.
Popis výrobku
- Elektronický modul CTUB101 s měřicími proudovými transformátory CTBC20...60 pro monitory reziduálních proudů řady RCMA420
- Elektronický modul CTUB10x s měřicími proudovými transformátory CTBC20...210 pro systémy monitorování reziduálních proudů RCMS460/490 a pro monitory reziduálních proudů řady RCMA423
- Elektronický modul CTUB10x s měřicími proudovými transformátory s magnetickým stíněním CTBC20P...210P pro pro systémy monitorování reziduálních proudů RCMS460/490 a pro monitory reziduálních proudů řady RCMA420/423
- Vyměnitelný elektronický modul CTUB101/CTUB102 - modul lze vyměnit bez nutnosti demontáže měřicího proudového transformátoru, není nutné odpojovat monitorované vodiče
- Kombinované tlačítko TEST/RESET
- Dvoubarevná LED pro indikaci provozního stavu (v provozu, porucha přístroje, napájení)
- Odolnost vůči velkým zátěžovým proudům díky magnetickému stínění (pouze verze CTUB10x-CTBC20P…210P)
- Trvalá kontrola připojení měřicího proudového transformátoru
- Napájecí napětí DC ±12 V nebo DC 24 V
- Při montáži měřicích transformátorů je nutno dodržet pravidlo, aby všechny příslušné vodiče (ne PE vodič !) procházely transformátorem
Rozšířené informace
Aplikace
- Měřicí proudové transformátory pro vyhodnocovací jednotky reziduálních proudů RCMA420/423
- Měřicí proudové transformátory systémy monitorování reziduálních proudů RCMS460/490
- Citlivé měřicí transformátory pro proudy typu B
Funkce

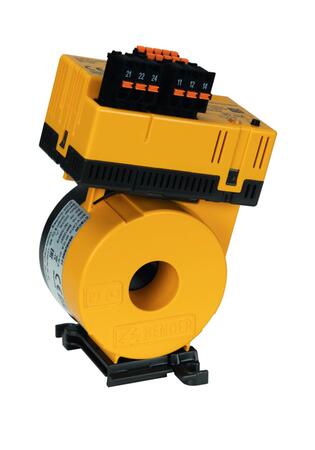

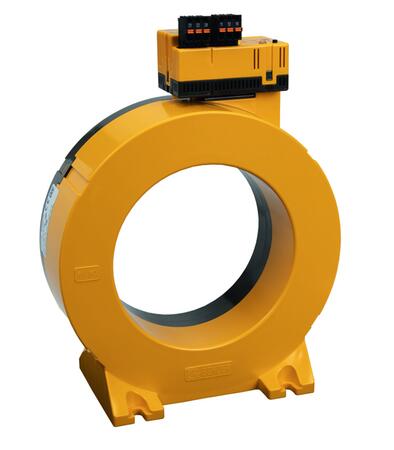

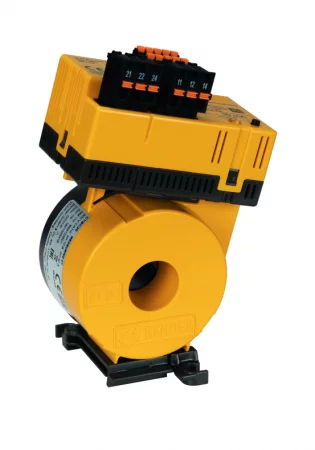

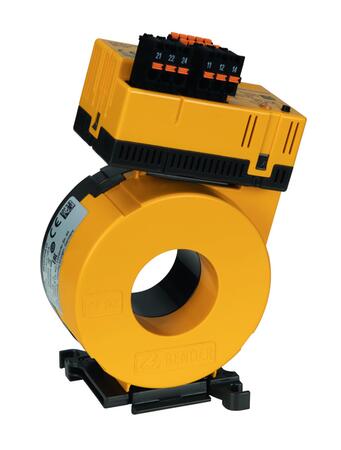

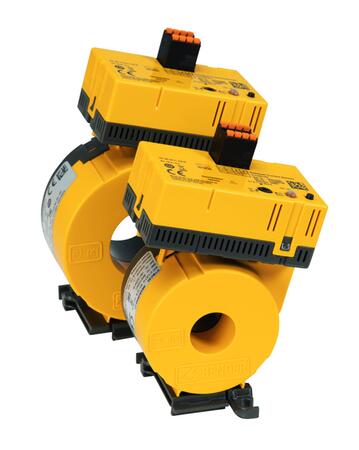

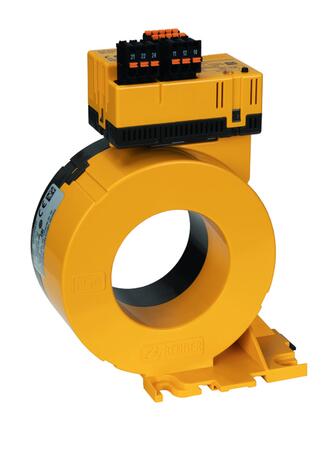

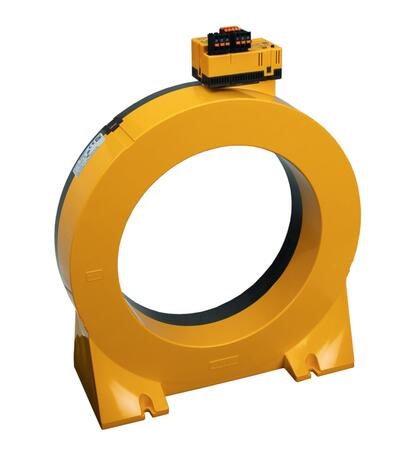

Modulární měřicí proudové transformátory řady CTUB10x - CTBC... slouží k citlivému měření reziduálních proudů ve spojení s vyhodnocovacími jednotkami RCMA420/423 nebo vyhodnocovacími systémy RCMS460/490. Přístroje tvoří jednotka elektroniky CTUB101/CTUB102 a měřicí proudové transformátory CTBC s kruhovým jádrem o vnitřním průměru 20 až 210 mm. Jednotka elektroniky je snadno vyměnitelná, v případě potřeby lze modul vyměnit bez nutnosti demontáže monitorovaných vodičů z měřicího transformátoru.
Měřicí proudové transformátory jsou k dipozici i v provedení s magnetickým stíněním (varianta CTBC...P) pro aplikace s velkými hodnotami zátěžových proudů.

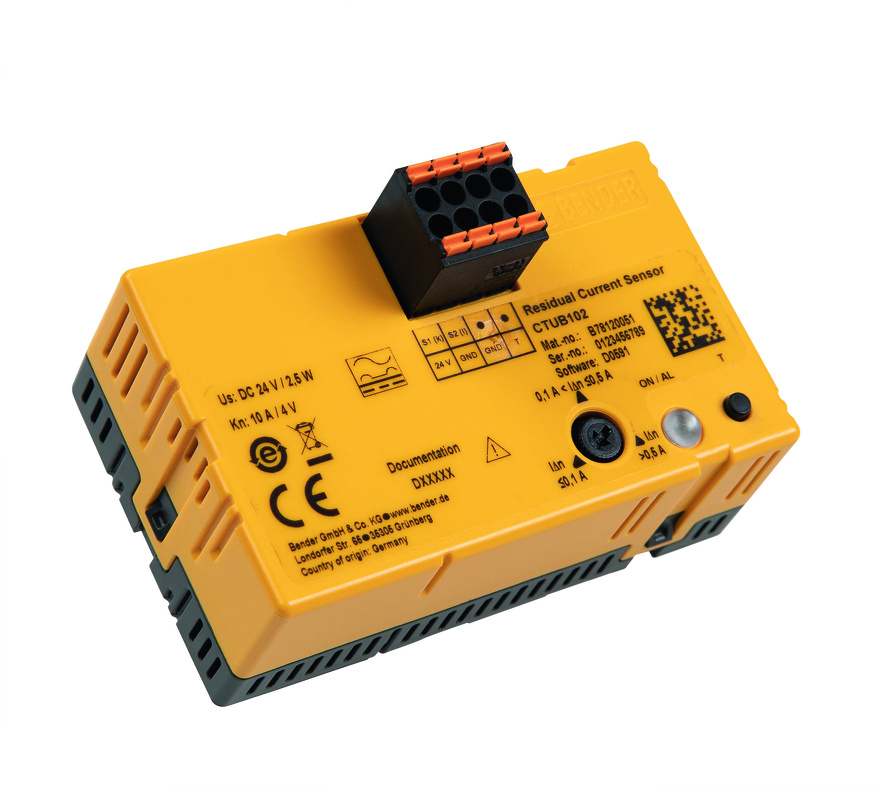

Modul elektroniky se dodává ve dvou provedeních, které si liší napájecím napětím. Modul CTUB101 má napájecí napětí ± 12 V DC a lze jej napájet přímo z vyhodnocovací jednotky monitoru reziduálního proudu RCMA420/423. Modul CTUB102 je napájen napětím 24 V DC z externího zdroje (viz. příslušenství v záložce "Cena/Objednávka").
Modul elektroniky je osazen kombinovaným tlačítkem TEST/RESET a dvoubarevnou LED pro indikaci provozního stavu. Modul trvale kontroluje stav připojení měřicího transformátoru, případě přerušení spojení s transformátorem je tato skutečnost signalizována červeně blikající LED.
Normy
Měřicí proudové transformátory řady CTUB10x - CTBC... odpovídají požadavkům normy IEC 62020.
Rozměry
Viz. katalogový list.
Technické údaje
| Izolace podle IEC 60664-1 | |
| Jmenovité napětí izolace/Kategorie přepětí | 800 V/III |
|---|---|
| Jmenovité impulzní výdržné napětí/Stupeň znečištění | 8 kV/2 |
| Ochranné oddělení (zesílená izolace): | 800 V |
| Napájecí napětí CTUB101 | |
| Označení svorek | + 12 V, GND, - 12 V |
|---|---|
| Jmenovité napětí Us |
DC ± 12 V |
| Pracovní rozah US | ± 2 % |
| Vlastní spotřeba | ≤ 2,5 W |
| Napájecí napětí CTUB102 | |
| Označení svorek | 24 V, GND |
|---|---|
| Jmenovité napětí Us | DC 24 V |
| Pracovní rozah US | ± 20 % |
| Vlastní spotřeba | ≤ 2,5 W |
| Měřicí obvod | |
|
Jmenovitý proud In
CTBC20 při IΔn = 30 mA
CTBC20 při IΔn = 300 mA
CTBC20P
CTBC35 při IΔn = 30 mA
CTBC35 při IΔn = 300 mA
CTBC35P
CTBC60 při IΔn = 30 mA
CTBC60 při IΔn = 300 mA
CTBC60P
CTBC120 při IΔn = 100 mA
CTBC120 při IΔn = 100 mA
CTBC210 při IΔn = 300 mA
CTBC210 při IΔn = 100 mA
CTBC210P při IΔn = 300 mA
|
40 A
63 A
80 A
80 A
125 A
160 A
160 A
250 A
320 A
330 A
630 A
630 A
630 A
1000 A
|
|---|---|
| Přesnost měření | ± 1 % |
| Jmenovitý trvalý tepelný proud Icth | 30 A |
| Jmenovitý krátkodobý tepelný proud Ith | 2,4 kA/1 s |
| Hodnoty reakce (nastavitelné ve vyhodnocovací jednotce) | |
| CTBC20, CTBC20P | 10 mA...500 mA |
|---|---|
| CTBC35, CTBC35P, CTUBC60, CTBC60P | 30 mA...10 A |
| CTBC120P, CTBC210P | 100 mA...10 A |
| CTBC120, CTBC210 | 300 mA...10A |
| Měřicí rozsahy | |
| Měřicí rozsah 1 (IΔn ≤ 0,1 A) | 0...900 mA (špička) |
|---|---|
| Měřicí rozsah 2 (0,1 A < IΔn ≤ 0,5 A) | 0...3,5 A (špička) |
| Měřicí rozsah 3 (IΔn > 0,5 A) | 0...20 A (špička) |
| Výstup | |
| Označení na svorkách | S1 (k), S2 (l) |
|---|---|
| Převodní poměr | 400 mV/1 A |
| Maximální napětí | ± 10 V |
| Maximální délka propojovacího kabelu |
10 m |
| Výstupní odpor |
172 Ω |
| Vstup (TEST), pouze CTUB101 | |
| Označení na svorkách |
T |
|---|---|
| Proudové zatížení |
< 300 mA |
| Prostředí, EMC | |
| EMC | podle IEC 62020 |
|---|---|
| Rozsah pracovních teplot | -25...70°C |
| Připojení | |
| Typ svorkovice |
Phoenix Contact,
DFMC 1,5/4-ST-3,5 BK
|
|---|---|
| Pevný vodič | 0,2...1,5 mm2 |
| Splétané lanko | 0,2...1,5 mm2 |
| Splétané lanko s dutinkou | 0,25...0,75 mm2 |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž pomocí šroubů |
CTBC20...60 (P): M5
CTBC120...210 (P): M6
|
| Stupeň krytí vnitřních komponent | IP40 |
| Stupeň krytí svorek | IP20 |
| Třida hořlavosti | UL94 V-0 |
| Hmotnost | |
| CTUB10x- CTBC20 CTUB10x- CTBC20P CTUB10x- CTBC35 CTUB10x- CTBC35P CTUB10x- CTBC60 CTUB10x- CTBC60P CTUB10x- CTBC120 CTUB10x- CTBC120P CTUB10x- CTBC210 CTUB10x- CTBC210P |
≤ 230 g
≤ 290 g
≤ 310 g
≤ 390 g
≤ 530 g
≤ 690 g
≤ 1460 g
≤ 1820 g
≤ 4290 g
≤ 4940 g
|
