Monitory reziduálních proudů SensorPRO
Společnost BENDER představuje zcela nový koncept modulárních a kompaktních řad přístrojů pro monitorování reziduálních proudů RCMB3xx a MRCDB3xx a nové generace měřicích transformátorů proudu CTAC a CTBC.
Řada LINETRAXX® RCMB300
Monitorovací moduly reziduálního proudu řady RCMB300 jsou určeny k měření střídavých a stejnosměrných poruchových proudů podle normy IEC 60755 typ B a B+ v uzemněných systémech napájení TN a TT.
- Moduly jsou schopny měřit proudy až do hodnoty 20 A
- Frekvenční rozsahu DC… 100 kHz.
- Umožňují vyhodnocovat samostatně AC, DC a RMS složku proudu.
- Lze je kombinovat s řadou transformátorů CTBC.

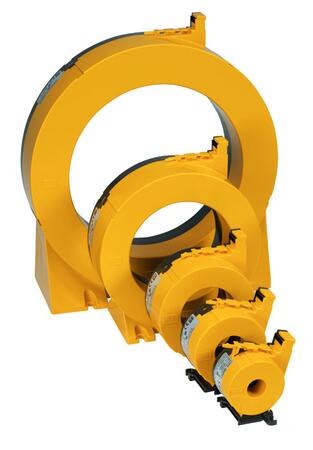

- Měřicí transformátory řady CTBC jsou k dispozici v průměrech 20,35,60,120 a 210mm.
- Dvě samostatně nastavitelné hodnoty reakce umožňují rozlišovat mezi výstrahou a alarmem.
- Při dosažení hodnoty reakce se přepnou výstupní alarmová relé K1 a K2.
- Moduly mají rozhraní RS-485 s Modbus RTU, které lze použít k trvalému přenosu naměřených hodnot a dosažených alarmových hodnot.
- Rozhraní lze využít i pro nastavování parametrů zařízení.

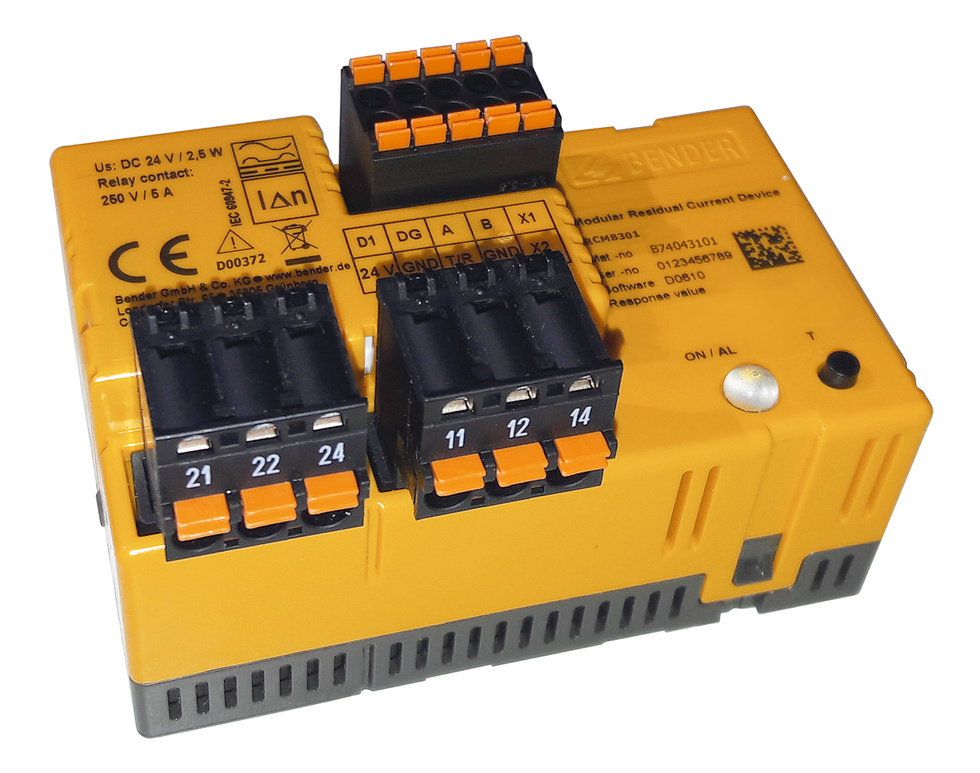

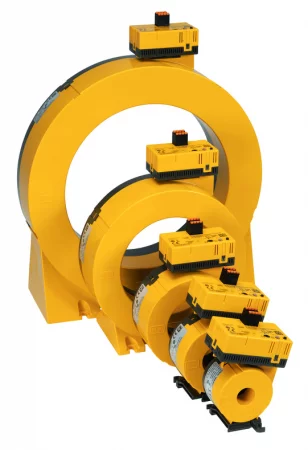

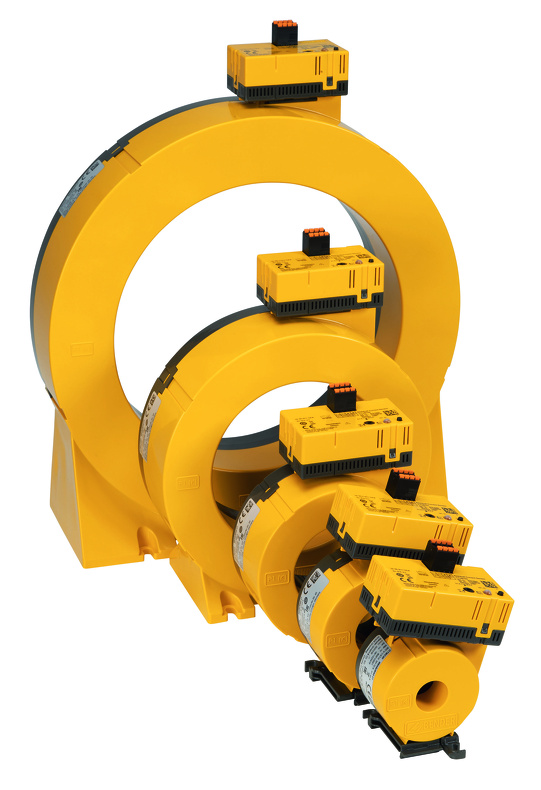

- Přístroje se skládají z elektronické jednotky RCMB301 a měřícího transformátoru proudu CTBC20(P)…210(P).
- Pro sestavení kompletního modulu je zapotřebí jak elektronika, tak transformátorový modul.
- Pokud jsou objednány samostatně, musí se obě komponenty během uvedení do provozu vzájemně nakalibrovat.
- Jádra měřicího transformátoru proudu řady CTBC20P...210P mají integrované magnetické stínění a jsou vhodná pro aplikace s velkými zatěžovacími proudy nebo spínacími proudy.
Více informací naleznete v katalogovém listě RCMB300.
Řada LINETRAXX® MRCDB300

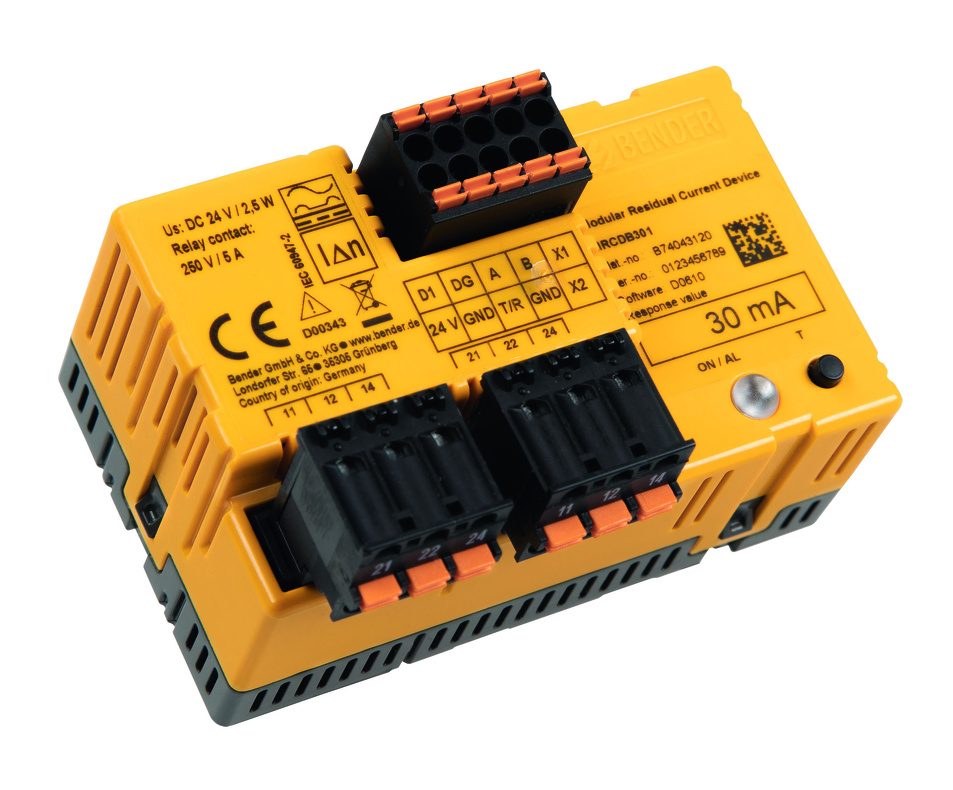

Oproti řadě RCMB300 tyto přístroje navíc splňují přísné požadavky normy IEC 60947-2 přílohy M na ochranná zařízení MRCD.
Kombinace zařízení modulu MRCDB300 a odpojovacího prvku, jehož čas vypnutí nesmí překročit 20 ms, tak zajisťuje ochranu osob, zvířat a prevenci proti vzniku požáru.
Tato zařízení najdou uplatnění všude tam, kde jsou použity například šestipulzní třífázové usměrňovače, jednocestné usměrňovače s vyhlazováním, nabíječky baterií, zařízení s frekvenčně řízenými pohony apod.
Více informací naleznete v katalogovém listě MRCDB300.
Řada LINETRAXX® CTUB

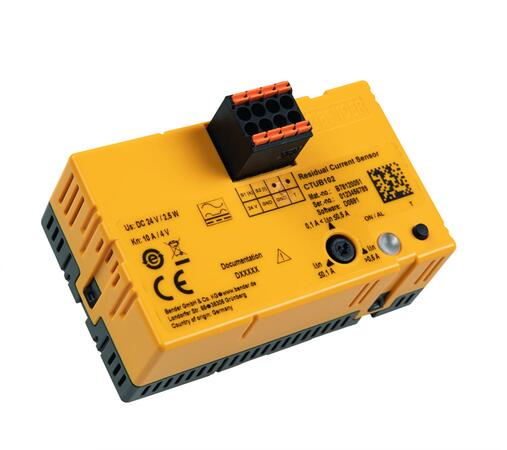

Měřící zařízení řady CTUB100 jsou kombinací vlastních měřících transformátorů proudu CTBCxx a elektronických modulů CTUB10x, které převádějí střídavé a stejnosměrné proudy na měřitelný signál.
Měřicí signály lze vyhodnocovat pomocí již dříve používaných a známých generací přístrojů firmy Bender jako jsou např. RCMA420/423 nebo RCMS460/490.
Transformátory jsou připojeny k příslušným zařízením pomocí dvoužilového nebo šestižilového kabelu. Mohou být použity v DC, AC a 3 (N) AC sítích.
Dělí se na dvě konstrukční provedení:
- Elektronické moduly CTUB101 a transformátory CTBCxx jsou určeny pro připojení k zařízením řady RCMA420/423 a jsou napájeny přímo z vyhodnocovacího zařízení napětím DC ± 12 V pomocí šestižilového kabelu.
- Elektronické moduly CTUB102 a transformátory CTBCxx jsou určeny pro připojení k RCMS460/490. V tomto případě, je nutné pro měřicí transformátory proudu zajistit stejnosměrné napájení 24 V. Příslušný napájecí zdroj je k dispozici jako volitelné příslušenství.
I zde jsou dostupná provedení transformátorů CTBC20P...210P s integrovaným magnetickým stíněním, která jsou vhodná pro aplikace s velkými zatěžovacími proudy nebo spínacími proudy.
Více informací naleznete v katalogovém listě CTUB.
Řada měřicích transformátorů CTAC
Poslední z řady měřicích transformátorů proudu jsou CTAC, které lze použít v kombinaci s monitory reziduálního proudu RCM nebo RCMS a vyhodnocovacími jednotkami pro vyhledávání poruchy izolace na IT sítích EDS.
Transformátory CTAC
- Převádí střídavé proudy na měřitelný signál vyhodnocovacích jednotek RCM a RCMS.
- Měří lokalizační proud generovaný injektorem lokalizačního proudu PGH, IRDH575 nebo iso685-x-P.
- V kombinaci s vyhodnocovacími jednotkami řady EDS je lokalizační proud převeden na měřitelný signál.
- Propojení k příslušným zařízením se provádí pomocí dvouvodičového kabelu.

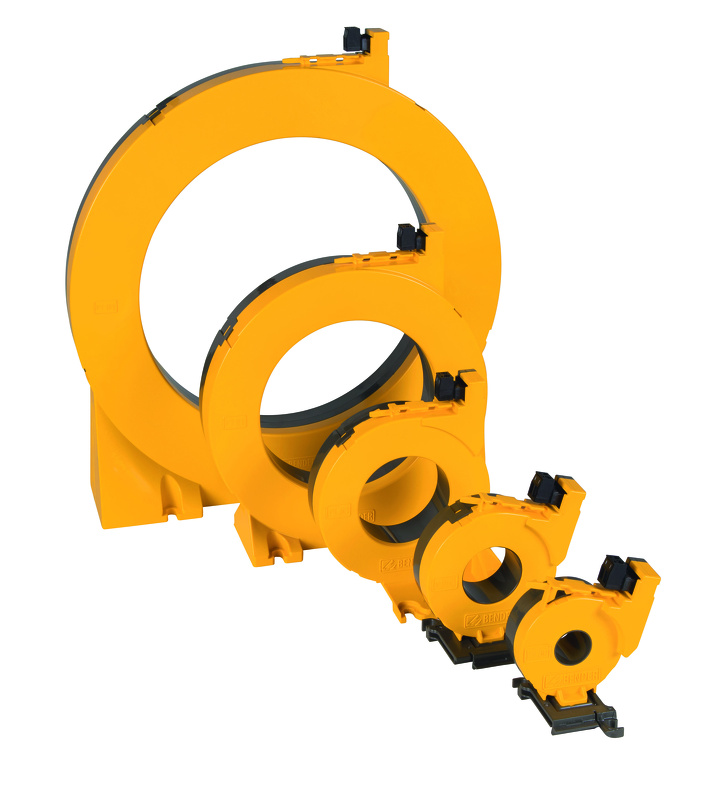

- Měřicí transformátory řady CTAC jsou také dostupné v průměrech 20,35,60,120 a 210mm.
Více informací naleznete v katalogovém listě CTAC.
Řada kompaktních přístrojů RCMB13x
Jedná se o kompaktní provedení monitorů reziduálního proudu citlivého na AC/DC proudy včetně měřicího transformátoru v jednom pouzdře.
- Jsou vhodné pro aplikace do napětí 300V a pro zátěže do 32A.
- Všechny tři konstrukční provedení měří efektivní hodnotu proudu v rozsahu DC...2kHz.
- Jsou dostupná provedení pro montáž na desku plošných spojů nebo na DIN lištu.
- Napájí se ze zdroje 12…24 V DC.
Kompaktní monitory jsou dostupné ve třech provedeních:
- RCMB131-01 je určen pro montáž na desku plošných spojů, umožňuje komunikaci po sběrnici Modbus/RTU a má dva alarmové kontakty. Jeden kontakt pro RMS hodnotu a druhý pro DC hodnotu.
- RCMB131-02 je určen pro montáž na desku plošných spojů a nabízí možnost odečtu naměřené hodnoty na PWM výstupu. Dále je vybaven kontaktem pro DC alarm.
- RCMB132-01 je určen pro montáž na DIN lištu a nabízí možnost odečtu naměřené hodnoty po sběrnici Modbus/RTU a dva alarmové kontakty. Jeden kontakt pro RMS hodnotu a druhý pro DC hodnotu. Pro účely vzájemného propojení sběrnice s dalšími přístroji je vybaven dvěma konektory pro napájení a sběrnici.
Více informací naleznete v
katalogovém listě RCMB131-01
katalogovém listě RCMB131-02
katalogovém listě RCMB132-01
