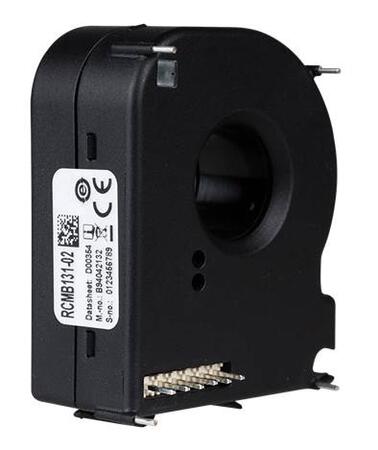

RCMB131-02 - Monitor reziduálních proudů

Kompaktní monitor AC/DC reziduálních proudů pro montáž na desku plošných spojů

Kompaktní a citlivý monitor AC/DC reziduálních proudů určený pro montáž na DPS s PWM výstupem. Rozsah hodnoty reakce IΔn 3,5...100 mA DC/RMS.

Cena 4 250 Kč
5 142,50 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu RCMB131-02 - Monitor reziduálních proudů (1)

RCMB131-02 Monitor reziduálních proudů
Monitor reziduálních proudů
RCMB131-02
Montáž na DPS
Idn = 3,5...100 mA
Us 12...24 V DC
Měřicí rozsah AC/DC = +- 300 mA
PWM výstup
OBJ: B94042132
Záruka: 60 m.
Není skladem
Prověříme pro Vás
4 250 Kč/ks
5 142,50 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Monitorování AC/DC reziduálních a poruchových proudů pro účely preventivní údržby
  • Přístroj pro instalaci na desku plošných spojů
  • Vysoké rozlišení pro implementaci monitoringu unikajícího proudu
  • PWM výstup pro vyčítání měřené hodnoty
  • Frekvenční rozsah DC…2 kHz
  • Kompaktní provedení, jmenovitá zátěž až In = 32 A
  • Citlivost i na malé proudy díky plně stíněnému měřicímu proudovému transformátoru
  • Trvalá kontrola připojení vestavěného měřicího transformátoru
  • Integrovaný interní test
  • Napájecí napětí DC 12…24 V

Rozšířené informace

Monitor AC/DC reziduálních a poruchových proudů pro uzemněné sítě do napětí 300 V a s jmenovitým proudem až 32 A. Přístroj je určen pro osazení na desku plošných spojů. Pro vyčítání měřených hodnot (RMS) reziduálního proudu slouží PWM výstup. Monitor má dva samostatné alarmové výstupy - první pro signalizaci překročení hodnoty reakce stejnosměrné složky, druhý pro detekci interní poruchy přístroje.

Aplikace

  • Rozváděče pro datová centra
  • Inteligentní zásuvky
  • Implementace na desku plošných spojů

Funkce

Přístroj monitoruje současně AC i DC proudy, které procházejí fázovými vodiči a nulovým vodičem. RMS hodnota se vypočítává z DC složky obsažené v reziduálním proudu a z AC složky s frekvencemi až do 2000 Hz. RMS hodnota reziduálního proudu je trvale k dispozici na PWM výstupu. Překročení nastavené hodnoty reakce DC složky reziduálního proudu je signalizováno na výstupu S1.

Elektronika přístroje trvale monitoruje hodnotu napájecího napětí a připojení interního měřicího transformátoru. V případě závady je aktivován výstup ERR.

Poznámka:
Při sepnutí výstupu ERR je automaticky aktivován i výstup S1 (DC).

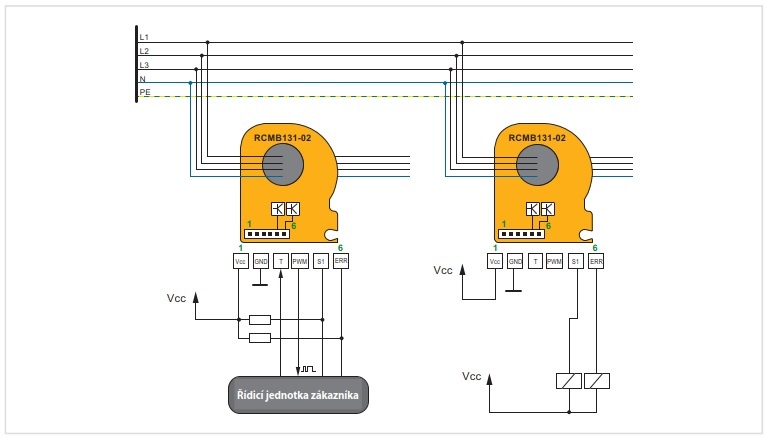

Schéma zapojení

Schéma zapojení

Technické údaje

Parametry

Výstupní reléDO
Distribuční síť TN/TTano Ano
Distribuční síť ITbe Ne
Charakteristika reziduálního proudu AC, Aano Ano
Charakteristika reziduálního proudu AC, A, Bano Ano
Kmitočtový rozsah0 Hz … 2 kHz
Počet měřících kanálů1
Montáž na DIN lištube NE
Montáž pomocí šroubůna DPS
Rozhraní BMSbe Ne
Modbus RTUbe Ne
Rozhraní NFCbe Ne
Rozsah pracovních teplot-25 °C … 70 °C
PoznámkaKmitočtový rozsah: DC...2000Hz, Prahové hodnoty lΔn1: 3,5mA...100mA (DC), Prahové hodnoty lΔn2: 3,5mA...100mA (RMS-efektivní hodnota)


Izolace podle IEC 60664-1
Primární obvod monitorované primární vodiče
Sekundární obvod
Vcc, GND, T, PWM, S1, ERR
Všechny níže uvedené hodnoty se vztahují k izolaci mezi primárním a sekundárním obvodem:
  • Jmenovité napětí
  • Kategorie přepětí
  • Jmenovité impulzní výdržné napětí
300 V
III
4 kV
Jmenovité napětí izolace 320 V
Stupeň znečištění 2
Ochranné oddělení (zesílená izolace) mezi primárním a sekundárním obvodem
Napěťový test podle IEC61010-1 AC 2,2 kV
Parametry napájení
Napájecí napětí Us DC 12...24 V
Pracovní rozsah napájecího napětí ±20 %
Zvlnění 100 mV
Vlastní spotřeba < 0,75 W
Měřicí obvod
Vnitřní průměr měřicího proudového
transformátoru
15 mm
Vyhodnocení měřené hodnoty DC, RMS
Charakteristika podle IEC 60755 AC/DC proudy, typ B
Hodnota reakce IΔn1

DC 3,5...100 mA (6 mA)*

Tolerance hodnoty reakce IΔn1

0,7...1,0 x IΔn1

Měřicí rozsah AC/DC ±300 mA
Rozlišení < 0,2 mA
Frekvenční rozsah DC...2 kHz
Perioda měření 180 ms
Jmenovitý zátěžový proud In 32 A
Pracovní nejistota
 DC...500 Hz ± (5 % + 0,5 mA)
 501...1000 Hz ± (15 % + 0,5 mA)
 1...2 kHz ± (50 % + 0,5 mA)
Doba reakce
Doba reakce tae
(včetně času přepnutí relé v délce 10 ms):
pro 1 x IΔn
pro 2 x IΔn
pro 5 x IΔn


≤ 290 ms
≤ 140 ms
≤ 30 ms

Čas zotavení tb ≤ 2 s
Výstupy
Spínané výstupy S1, ERR Otevřený kolektor,
odolnost vůči zkratu není zaručena
Přiřazení hodnot reakce
IΔn1 (DC)
Porucha přístroje

S1
ERR
Spínací parametry 40 V/50 mA
Výstupní napětí - nízká úroveň 0...0,6 V
Výstupní napětí - vysoká úroveň  3,1...3,6 V
Hystereze ≤ 30 %
PWM PWM signál, push pull
  • Vnitřní odpor PWM výstupu
  • Napětí - vysoká úroveň
  • Napětí - nízká úroveň
  • Kmitočet PWM signálu
  • Interpretace PWM signálu
  • Výstupní odpor

4,7 kΩ
3,1...3,6 V
0...0,6 V
8 kHz
(0...100) % = (0...100) mA
odolnost vůči zkratu není zaručena

Všeobecná data
EMC podle DIN EN 62020:2003
Rozsah pracovních teplot -25…+70 °C
Pracovní režim trvalý provoz
Montáž v jakékoliv pozici
Stupeň krytí IP30
Třída hořlavosti UL94 V-0
Doba životnosti pro 40 °C 10 let

()* = tovární nastavení

Soubory ke stažení

Katalogový list
Katalogový list
